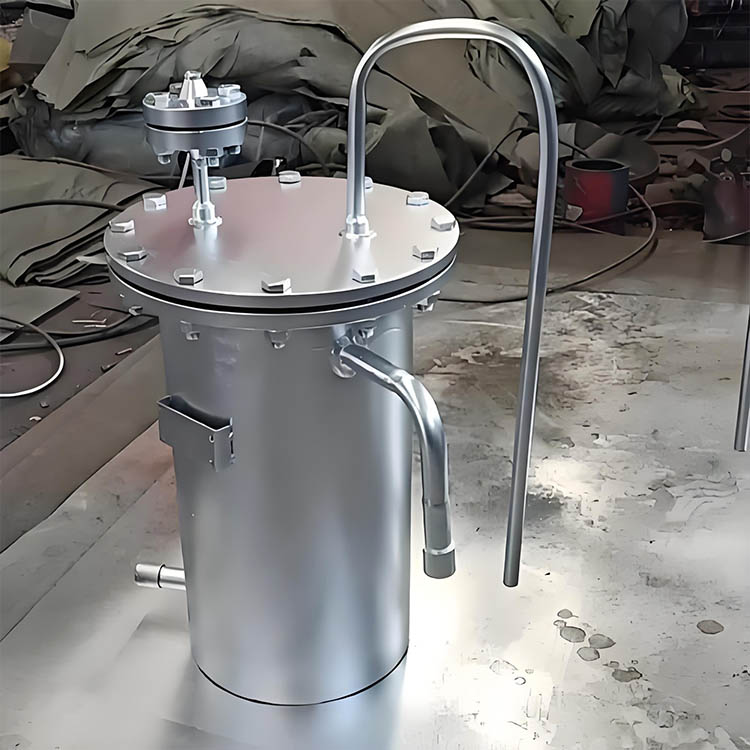

取样冷却器是应用于锅炉房及发电厂汽水化验取样的冷却装置。其结构主要由冷却水箱、法兰盖、进水管道、出水管道、汇流槽及若干冷却盘管组成，其中冷却盘管入口连接锅炉，出口位于汇流槽上方实现样品收集。该设备通过简化连接结构实现稳定运行，可将流量500-700mL/min、温度达450℃的高温样品冷却至30-40℃以下，有效提升水质分析准确性，满足电力行业DL/T 457—91标准要求。产品采用不锈钢取样管与碳钢壳体，冷却盘管直径可选10-18mm，冷却水接口为DN25外螺纹。常见型号包括QYL-159/0.32、QYL-219/0.40等。取样导管须使用不锈钢材质以防止样品污染。

结构构成

冷却水箱的顶部设有与法兰盖相连接的盘管口，法兰盖上设有孔，冷却盘管的中部设置于冷却水箱内，冷却盘管的出口端及入口端分别穿过孔延伸至冷却水箱外，其中，冷却盘管的入口与锅炉相连通，冷却盘管的出口位于汇流槽的正上方，冷却盘管中的水通过冷却盘管的出口流入汇流糟内，汇流槽的底部连通有排水管；所述冷却水箱的底部设有入水口，入水管道的出口与冷却水箱的入水口相连通；冷却水箱的顶部还设有出水口，出水管道的入口与冷却水箱的出水口相连通。

原理

取样冷却器用于锅炉房或发电厂内汽水化验取样冷却，锅炉及热力系统中的水大都温度较高，而高水温不便于取样，也不便于测定，在取样中应加以冷却，所以要把取样点的样品引进取样冷却器进行冷却，一般要求保证流量在500-700mL/min时，样品能冷取到30-40度以下，满足中华人民共和国电力行业DL/T 457—91的标准。

特点

取样冷却器适用于温度较高的液体和气体等介质取样，具有结构紧凑、传热效率高、清洗方便、使用寿命长等优点。

取样步骤

1．锅炉水的取样

锅炉水样品一般从汽包的连续排污管中取出，再引至冷却器。取样点应尽量靠近排污管引出汽包的出口处，并尽量地装在引出汽包后的第一个排污阀门之前。

2．给水的取样

给水的取样点一般设在给水泵之后，省煤器之前的高压给水管上，应该是在给水管的垂直管路上接一小管，给水样品由此引至取样冷却器。给水的取样管应设在给水加药后足以混匀的位置上。

3．凝结水的取样

凝结水的取样点一般设在凝结水泵出口处的凝结水管道上，不宜装在凝结水泵入口处，因凝结水泵入口处的压力低于大气压。

4．疏水的取样

疏水一般在疏水箱中取样。取样点通常设在距疏水箱底300mm左右处。

5 将蒸汽样品通过取样冷却器，使其凝结成水。蒸汽取样器中蒸汽流量一般为20-30kg/h。对样品引出导管及冷却器的要求，与水的取样相同。

注意事项

取样的导管均采用不锈钢管，不能用碳钢管或黄铜管，以免样品在取样过程中被导管中的金属腐蚀产物污染。
