便携式煤粉取样器是可移动、手提箱式的管道煤粉取样装置，用于正压直吹式制粉系统一次风煤粉管道的现场采样。一套主机可轮流到多根煤粉管取样，每根管道上预先焊一个取样密封座（自密封接头）即可，不用在每根管上都装固定式取样器，投资省、布置灵活。

典型应用：

电厂煤粉细度常规监督采样；

新磨煤机投运调试、煤种燃烧试验时取样；

调整各燃烧器之间煤粉分配；

测定煤粉颗粒特性（符合 DL 467《磨煤机试验规程》对等速取样枪的推荐）。

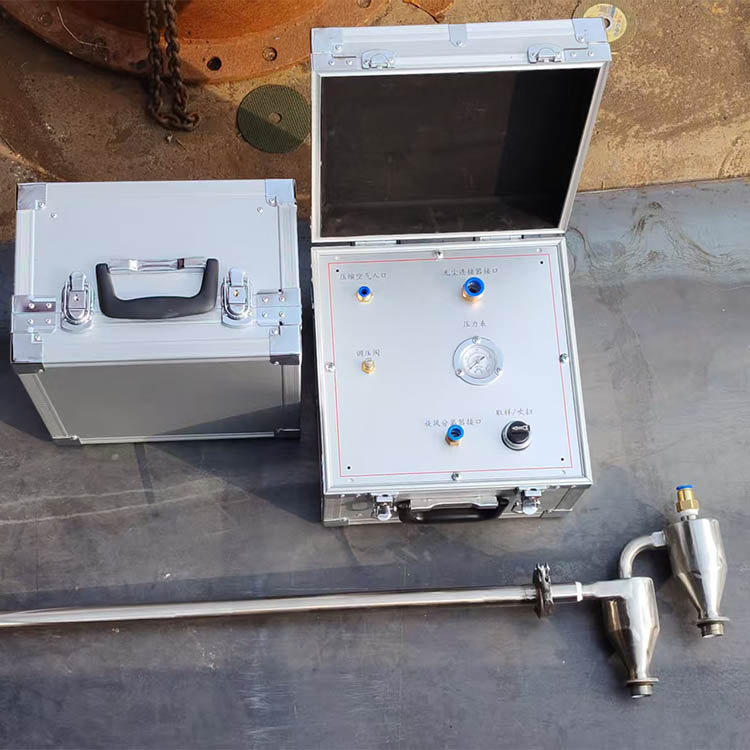

二、仪器箱标准配置（以 EMF-1 型为例）

整套设备分装在一个防护仪器箱内，基本配置：

1. 平头煤粉取样枪 1 根（标配长度约 1 m，可按管道直径加长）；

2. 旋风（旋转）分离器 1 套（单级或两级）；

3. 控制阀 / 调压阀组件 1 套（含射流抽气器、取样阀、吹扫阀、压力表）；

4. 连接活接头 + 压缩空气胶管** 1 根；

5. 取样瓶（集粉瓶）若干；

6. 自密封取样座 / 堵头（配套若干，预先焊接到各煤粉管道上）；

7. 仪器箱（铝合金 / 工程塑料防护箱，内衬成型海绵，分装各部件）；

8. 中文使用说明书。

三、结构组成

1. 取样枪（长枪）

平头等速取样枪，外径常见 φ25 mm；枪头上有取样孔和外静压孔，采用静压平衡原理实现逐点等速取样；

平头结构可把取样孔布置得离端面很近，能采到靠近管壁处的煤粉，精度优于弯头式取样枪；

枪杆长度按被取样管道直径定制。

2. 分离器（旋风分离器）

气粉混合物进入后旋转分离，煤粉甩到器壁后落入下方取样瓶；

单级分离效率约 98%～99%，两级配置可满足现场采样要求。

3. 阀组与抽气器

射流抽气器：外接压缩空气高速喷射，在分离器、取样枪内形成负压；

调压阀 + 压力表：调节压缩空气压力 / 流量，控制取样速度，实现等速取样；

取样阀、吹扫阀：分别控制取样和反吹扫清管；

与管道上的自密封座**配合，枪杆插入、抽出时不漏粉。环保在线

4. 取样瓶

旋装在分离器底部，收集煤粉样品，取样后拧下倒样、密封保存。

5. 仪器箱

整机主机约 6 kg，整箱（含枪杆、分离器、阀件、胶管、附件）约 10 kg；

示例外形：约1065 × 326 × 166 mm（长 × 宽 × 高），箱内分格固定，便于现场携带和转场。

工作原理

外接 0.3～0.4 MPa 洁净压缩空气，进入射流抽气器后形成负压；

取样枪插入管道、取样口正对气流来向，气粉混合物被吸入枪杆；

进入旋风分离器完成气固分离，煤粉落入取样瓶，气体经抽气器排出（可回送管道或排放）；

通过调压阀使取样入口处吸入速度与管道内气流速度相等（等速取样），保证样品代表性；

每次取样前后开启吹扫阀，用压缩空气反吹取样枪，防止堵粉。
