螺旋式煤粉取样器主要用于电厂正压直吹式制粉系统一次风煤粉管道上的定期煤粉取样，检测入炉煤粉细度，用于监督磨煤机研磨件磨损、分离器折向门开度等制粉工况，保障锅炉燃烧效率。

注意：行业里 "螺旋取样器" 主要指这种管道固定式螺旋输送煤粉取样器；另外还有一类螺旋钻采样机（汽车来煤 / 煤堆机械化采样，螺旋钻头钻入煤堆提料），属于另一场景，文末单独说明。

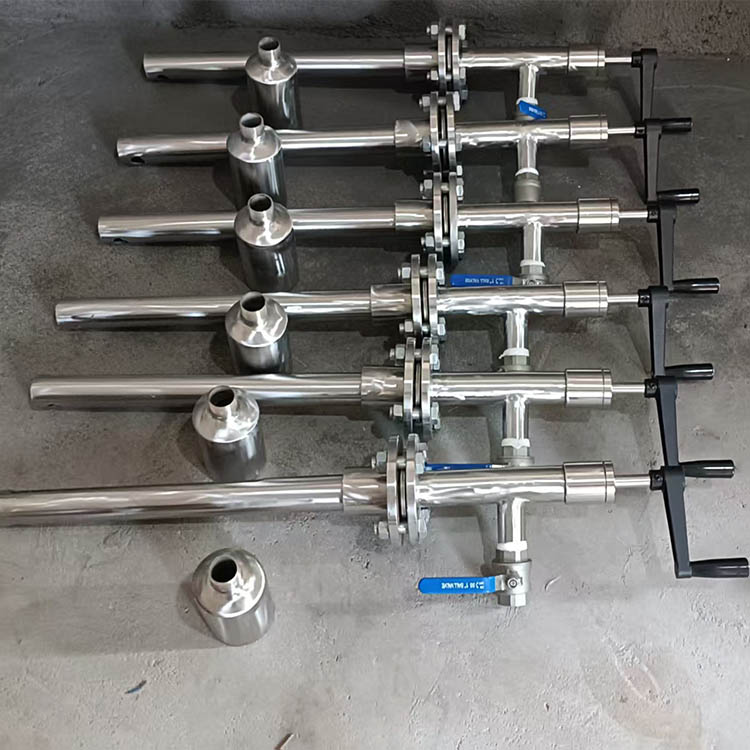

基本组成

1. 螺旋输送器（取样杆 / 取样枪）：插入煤粉管道，端部为取样嘴；内部带螺旋叶片，旋转时把煤粉沿轴向送出管道。

2. 取样嘴：一般背对（背向）煤粉气流来向安装，靠煤粉撞击、自然沉落聚集到嘴内。

3. 安装连接管 / 连接法兰：焊接在煤粉管道上，供取样杆插入并保证转动处密封。

4. 传动机构：外部手柄（手动）或电动执行机构（电动），驱动螺旋杆旋转；电动型通常带定时、点操、手动三种模式，并保留手动备用。

5. 阀门组：取样阀（密封 / 取样切换）、球阀（落粉）等。

6. 煤粉沉落管（落粉管）：螺旋送来的煤粉先暂存于此。

7. 取样瓶（集粉瓶）：最终收集煤粉样品，供化验标定。

8. 部分型号配吹扫阀、压缩空气系统，用于吹扫防堵。

工作原理

与上一条 "推入式" 靠负压抽吸 + 旋风分离不同，螺旋式采用机械螺旋输送原理：

管道内热风携带煤粉不规则运动，煤粉撞击到背向气流**的取样嘴后自行沉落、聚集在嘴内；

摇动手柄（或电机驱动）使螺旋输送器旋转，如同小型螺旋给料机，把聚集的煤粉沿取样管连续输送到煤粉沉落管；

达到取样量后停止转动，打开落粉球阀，煤粉落入取样瓶；

配合压缩空气吹扫系统，每次取样后清理管路残留，防止堵粉。

四、操作程序（手动型）

1. 取样前确认所有阀门关闭；

2. 打开取样阀；

3. 摇动手柄（电动型按启动 / 定时），旋转螺旋输送器，煤粉经取样管落入沉落管；

4. 达到所需取样量后停止转动，关闭取样阀；

5. 打开落粉球阀，将沉落管内煤粉放入取样瓶；

6. 关闭球阀，拧下取样瓶倒出煤粉供化验，再装回并保证接口密封。
