一、辐射管加热芯工作原理

辐射管加热芯属于电加热元件，其工作原理基于电流的热效应：外部电源接通后，电流通过具有一定电阻的发热体，根据焦耳-楞次定律，电流做功将电能转化为热能，使发热体温度升高。

热量通过绝缘填充材料传导到外管，外管升温后主要以热辐射的方式将热量传递到被加热工件或炉内介质，实现间接加热，由于加热过程中发热体被外管密封保护，不与炉内的气氛直接接触，因此可以避免发热体被氧化腐蚀，也可以避免加热介质污染工件，满足特殊热处理工艺的要求。

二、常见分类

根据不同的分类标准，辐射管加热芯可以分为多个类型：

（一）按发热体材料分类

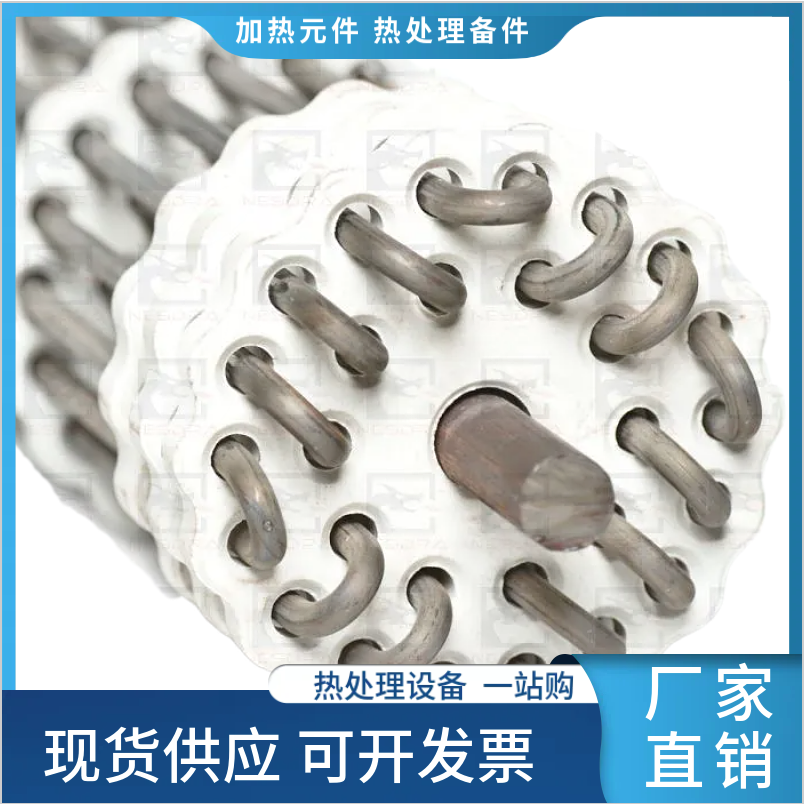

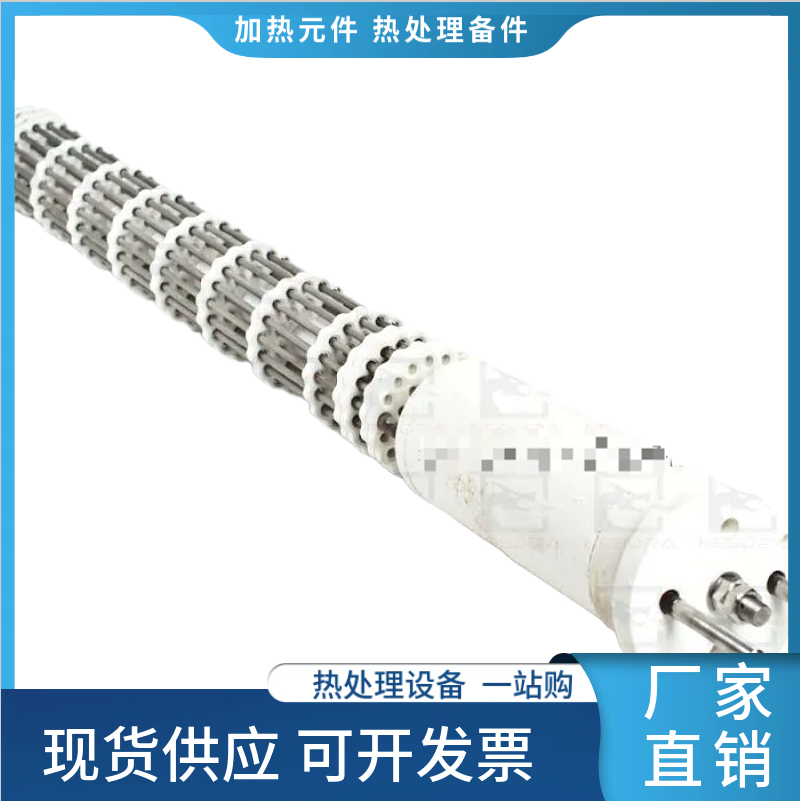

1. 合金丝辐射管加热芯：发热体采用镍铬（Cr20Ni80）或铁铬铝（0Cr25Al5）电热合金丝，这类加热芯成本较低，加工方便，可以加工成不同功率和形状，zui高使用温度一般在800℃-1000℃左右，适用于大多数中低温工业加热场景。

2. 硅碳型辐射管加热芯：发热体采用碳化硅（SiC）制成，这类加热芯耐高温性能好，zui高使用温度可以达到1400℃，化学稳定性好，抗腐蚀能力强，但质地较脆，抗热震性能一般，多用于高温热处理场景。

3. 硅钼型辐射管加热芯：发热体采用二硅化钼（MoSi2）制成，这类加热芯可以在1600℃-1800℃的高温下长期稳定工作，抗氧化性能优异，适用于超高温的热处理工艺，价格相对较高。

（二）按外形结构分类

1. 直管型辐射管加热芯：结构简单，加工方便，安装维护简单，多用于中小型加热炉，沿炉内壁布置提供均匀热量。

2. U型/W型辐射管加热芯：将加热芯弯折成U型或W型，能够在有限的炉膛空间内增加发热长度，提高功率密度，满足更大功率的加热需求，广泛应用于连续式热处理炉。

3. 同心圆型/套管型辐射管加热芯：采用双层套管结构，发热体布置在内管与外管之间，热量分布更均匀，热效率更高，多用于对温度均匀性要求较高的加热场景。

（三）按外管材质分类

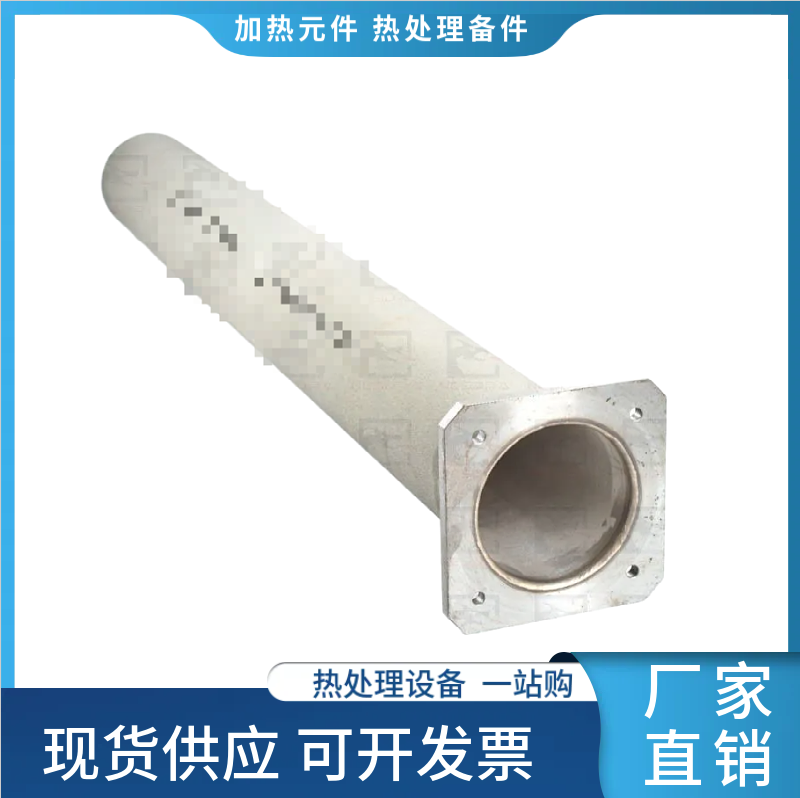

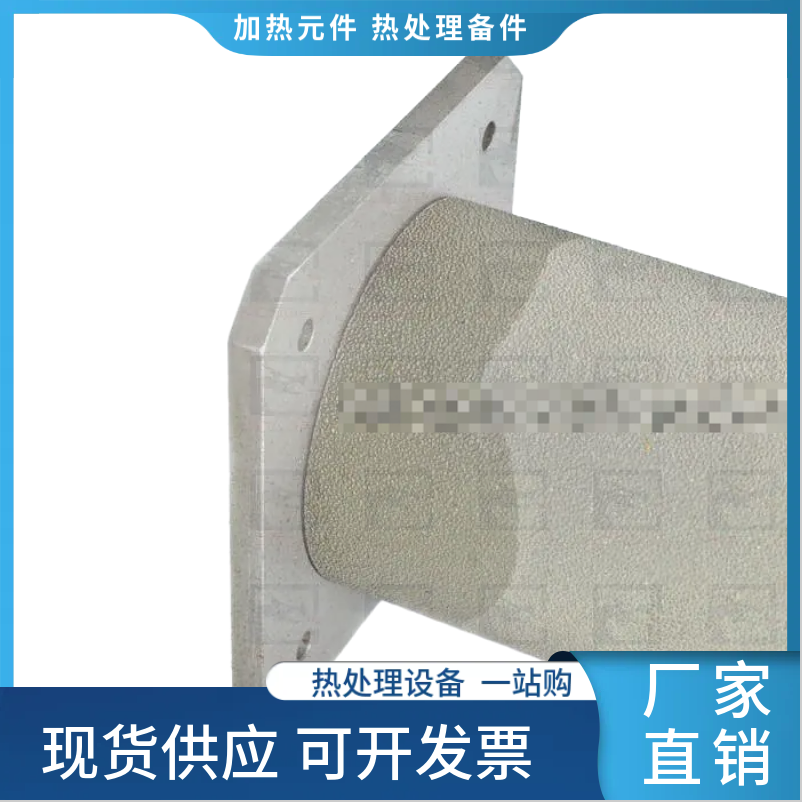

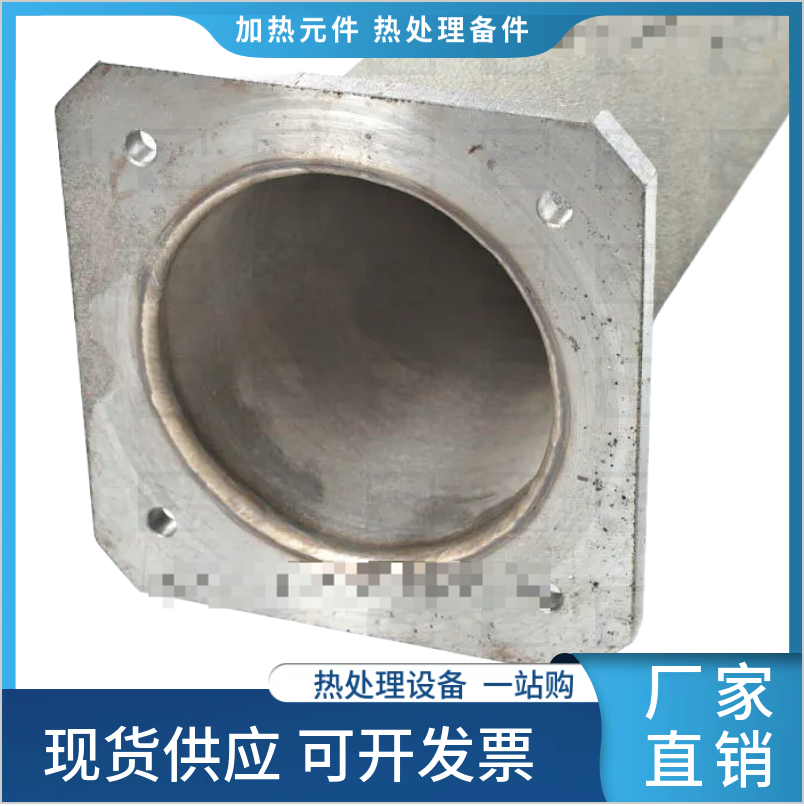

1. 金属外管辐射管加热芯：外管采用耐热铸钢、不锈钢、镍基合金等金属材料，机械强度高，抗冲击性能好，加工安装方便，可以制成较大尺寸，是目前工业领域应用zui广泛的类型，zui高使用温度根据材质不同在800℃-1200℃之间。

2. 陶瓷外管辐射管加热芯：外管采用氧化铝、碳化硅等陶瓷材料，耐高温、耐腐蚀性能远优于金属外管，可以在1400℃以上的高温和腐蚀性气氛中工作，缺点是机械强度低，抗热震性能差，容易破损。

3. 石英外管辐射管加热芯：多用于中低温的洁净加热场景，热辐射效率高，不污染加热介质，常用于光学玻璃加工、电子材料烘干等领域。
