一、产品概述

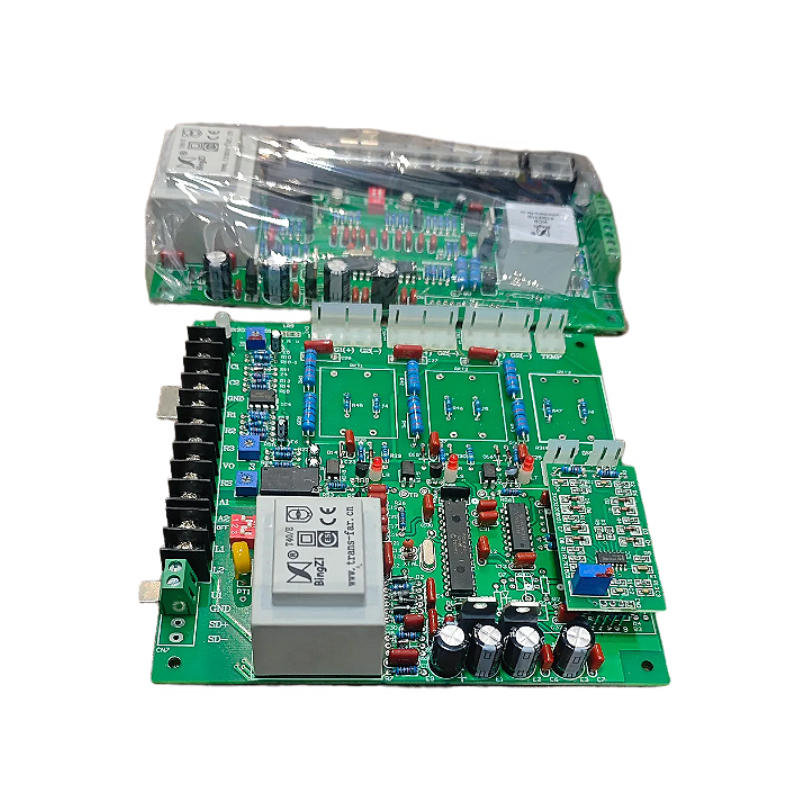

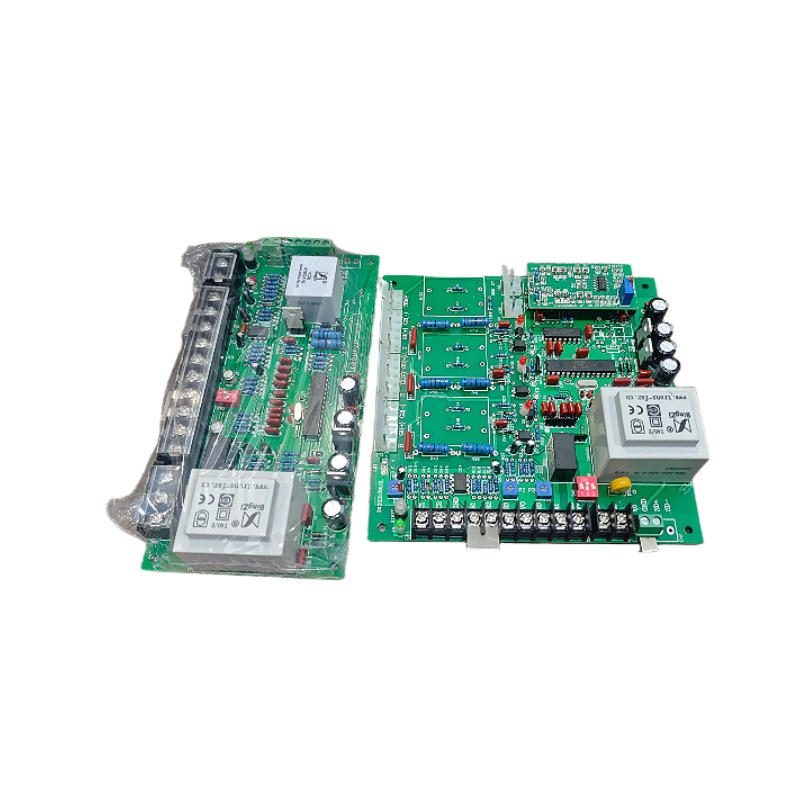

三相电力可控硅触发板是专为三相交流调压、三相整流等电力控制场景设计的专用控制板，核心功能是产生可控相位的触发脉冲，驱动三相功率回路中的可控硅（晶闸管）组件，实现对输出电压、输出电流的jing准调节。该触发板集成了同步信号检测、移相控制、脉冲放大、故障保护等多个功能模块，无需复杂的外围电路设计，即可直接配套三相可控硅模块、可控硅桥堆使用，广泛应用于工业加热控温、电机软启动、整流电源、电力调压设备等领域。

相比传统的分离元件触发电路，现代三相可控硅触发板采用集成化设计，具备稳定性好、抗干扰能力强、移相jing度高、安装调试简便等优势，可适配0~10V模拟控制信号、4~20mA工业标准信号、电位器手动调节等多种控制方式，能够满足不同工业场景的控制需求。

二、主要功能特点

· 支持多种触发模式：适配三相全控整流桥、三相半控整流桥、三相交流调压（反并联可控硅）等不同主回路拓扑，用户可通过拨码开关或者跳线选择对应工作模式。

· 多方式控制输入：支持电位器手动调节、0~10V/0~5V模拟电压控制、4~20mA工业电流信号控制，部分带通讯接口的触发板还支持Modbus协议通过上位机调节输出，适配自动化控制系统需求。

· 完善的保护功能：集成过流保护、过压保护、缺相保护、软启动功能，上电时自动逐步增大导通角，避免冲击电流损坏负载和可控硅，故障发生时立即封锁所有触发脉冲，切断输出保护设备。

· 宽电压工作范围：触发板自身工作电源可适配AC 100V~240V宽范围输入，也可根据需求定制DC供电版本，适配不同场合的电源供给条件。

· 强抗干扰设计：采用隔离型同步采样、电源输入端加装EMI滤波、脉冲输出端加光电隔离，能够在复杂工业电磁环境下稳定工作，不会出现误触发、丢脉冲问题。
