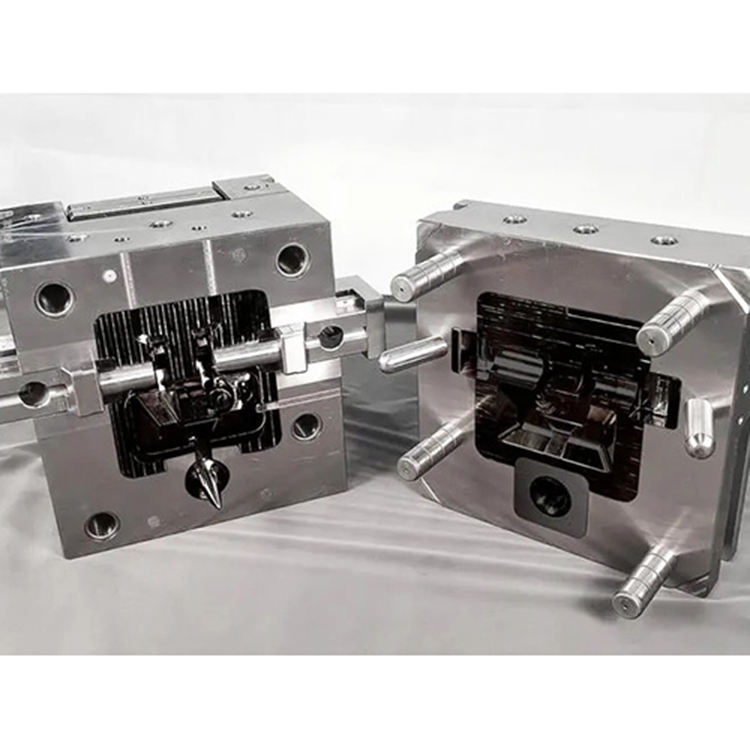

在制作铝压铸模具之前，首先要设计其结构和具体的生产要求，以让生产工作的顺利进行，同时满足铝压铸模具的良好工作。为了达到这个目的，在设计时，在设计时要考虑这些事情。首先，铝压铸模具与其他设备的配合。因为它不是独立使用的，而是与压铸机和材料的配合，这是压铸工作中优良的三个要素。因此，在设计时考虑与其他两个因素的配合，如其形状、尺寸和厚度是否与压铸机的规格相匹配，不在可夹紧的范围内。其次，要方便安装、拆卸、操作和搬运。不要把铝压铸模具设计得太重，这样使用起来非常不方便。同时，为了方便其使用、搬运等，可以在上方和两侧安装一些螺栓。后来，多考虑结构和承载力。比如它的承载力要高，在较较的压力下也能很好的工作，不会变形或损坏。同时，内部各部分的结构也要合理。

铝压铸模具使用寿命的原因?

模具材料的选择对模具的使用寿命有很大影响。根据数据研究表明，选材和热处理不当会使模具出现早期失效的情况，而铝压铸模具属于热作模具，它的生产制造条件较为恶劣，铝的熔点在580-740℃之间，所以在压铸时，生产人员应该将铝液温度控制在650-720℃之间并进行预热，如果不预热的话，模具型腔表面的温度会由室温升高到液温，这时型腔表面会承受较大的拉应力。在开模顶件过程中，型腔表面也会承受很大的压应力，并且经过几千次的压铸，模具表面会出现裂纹等缺陷。

综上所述，铝压铸模具对材料的质量要求比较高。当前阶段，铝压铸模具的材料为H13钢，是应用较为的热作模具钢，该种钢材具有良好的冷热疲劳抗力，断裂韧性和热稳定性。

在制造铝压铸模具之前，制造人员需要先对材料进行分析检查，以防出现模具早期报废和加工费用浪费的情况。

二、结构设计

在设计铝压铸模具时，应避免圆角过于尖锐以及横截面变化过大的情况，因为尖锐的圆角引起的应力集中是模具平均应力的10倍，容易导致模具早期失效。除此之外，设计人员还应注意模具的后续热处理变形和开裂现象，为防止上述缺陷形成，模具截面尺寸应均匀对称，盲孔应尽量开成通孔，需要时可开工艺孔。模具结构设计上还应避免几何缺口的出现，包括刀痕、夹角、淘槽、孔穴及截面突变等。

三、机加工

不正确的机加工容易造成应力集中和光洁度不够的情况，可能导致模具出现缺陷，影响使用寿命。所以在模具加工过程中，冷却控制系统的表面应光滑，没有 机加工的痕迹。
