MW13.3/(0-0.07)50 BOG往复式压缩机

一、产品介绍

MW13.3/(00.07)50型BOG往复式压缩机针对BOG蒸发气回收增压工况设计，采用M型四列对称平衡式结构、四级压缩形式。整机为撬装成套设计，集成压缩机主机、隔爆驱动电机、冷却系统、工艺管线、润滑系统、仪表检测系统，适用于LNG项目BOG蒸发气回收、甲 烷混合气增压输送等工业场景，可满足新疆等严寒地区室外工况运行要求。

二、核心技术特点

M型四列四级压缩结构 采用M型对称平衡四列四级压缩结构，动力平衡性能优异；气缸进气上进下出结构，规避气缸集液产生液击风险，负荷调节范围50100%，适配气量波动工况。

气缸填料无油润滑设计 气缸、填料部位采用无油润滑结构，填充聚四氟 乙烯密封件实现自润滑；曲轴、连杆、十字头运动机构采用压力油润滑，既保障输出气体不含油，又保证运动部件可靠润滑。填料配置充氮密封结构，抑制介质外泄漏。

完备水冷冷却系统 各级配置管壳式水冷冷却器，对各级压缩介质、气缸、填料进行冷却；配套闭式循环冷却水系统，控制压缩温升，终端送气温度≤50℃，适配项目连续运行需求。

撬装集成，对接用户DCS控制系统 整机撬装一体化供货，集成入口过滤器、各级缓冲器、气水分离器、安全阀、回流调节阀、充氮密封管路、润滑油系统、全部现场防爆仪表。机组所有运行、报警、联锁信号接入防爆接线箱，由用户侧DCS完成机组监测、报警、联锁停机保护。

严苛环境适配 设备可适应28℃~37℃宽温室外工况；配套缓冲器降低管路振动；排污、润滑油、仪表管线、分离器底部配置电伴热，适配北方低温现场。

三、设备结构与配套

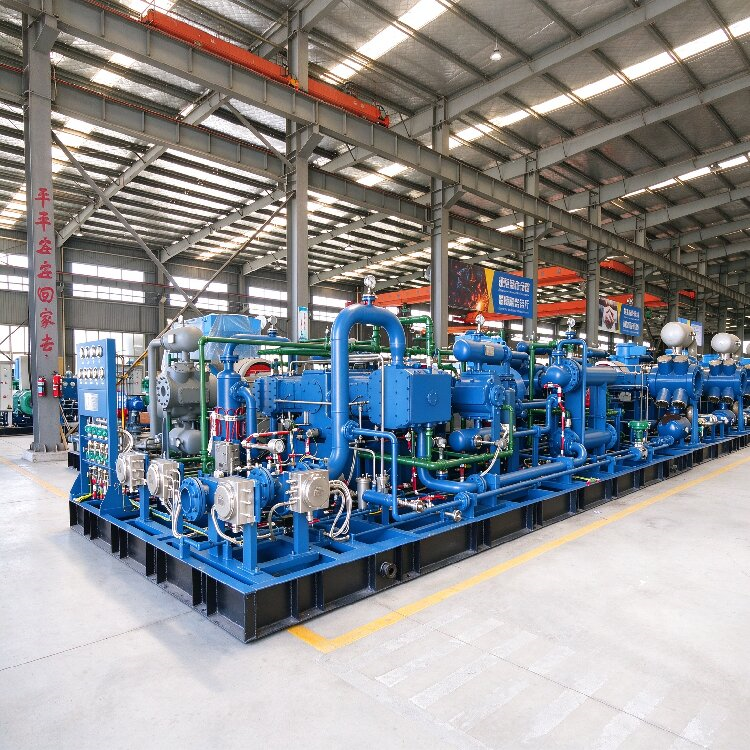

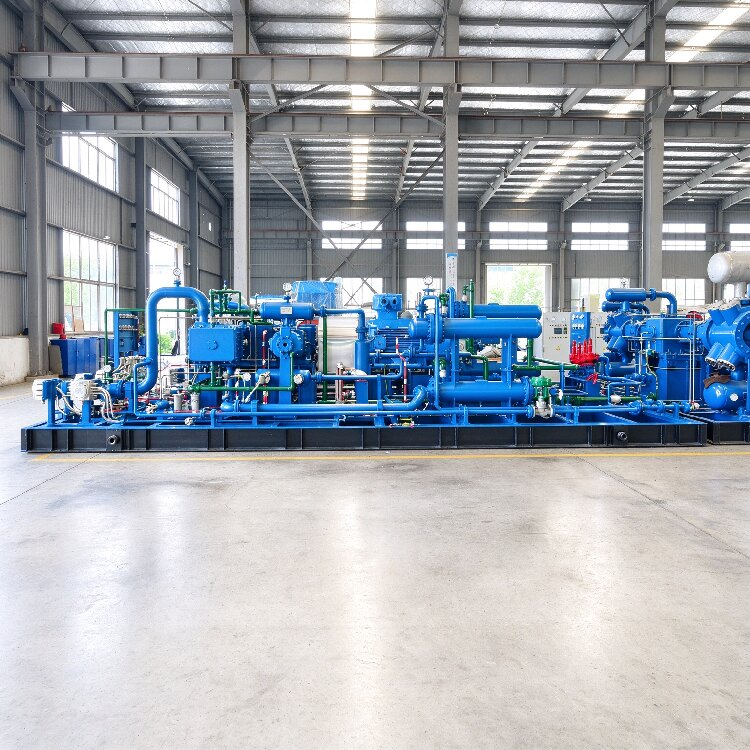

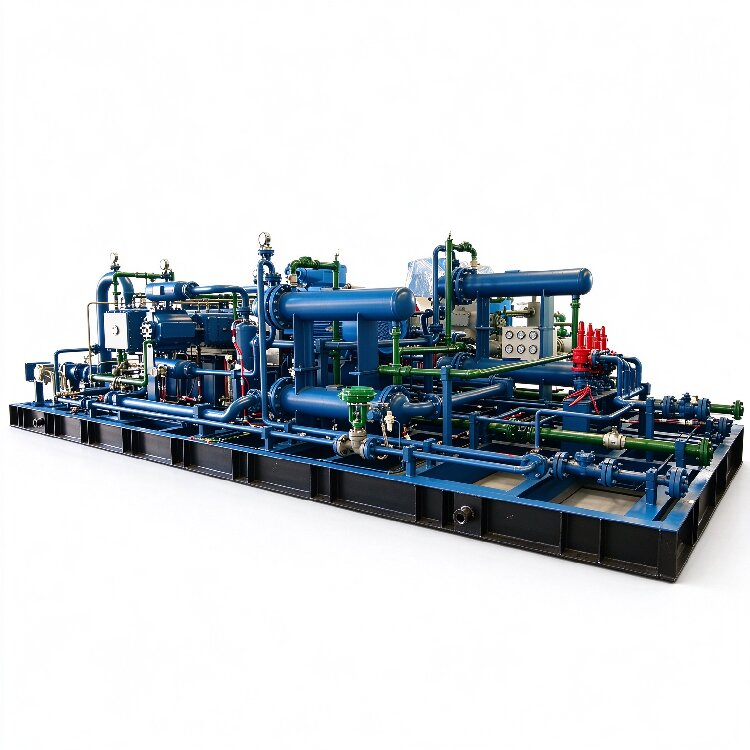

机组主要由M型往复压缩机主机、185kW隔爆防爆电机、膜片联轴器（带无火花防护罩）、入口Y型过滤器、各级缓冲器、一/二/三级气水分离器、四级水冷冷却器、各级安全阀、回流调节管路、填料充氮密封系统、主辅油泵润滑油系统、撬装底座、全套防爆仪表系统组成。 具体设备配置、接口条件、供货范围以双方签字确认的技术协议及最终设计文件为准。

四、常见问题

1. 这款压缩机主要用于什么场景？ 本机主要用于LNG项目BOG蒸发气回收增压，介质为甲 烷、氮气混合BOG气体，实际适配性需要结合项目气体组分、进气压力、排气压力、处理量以及现场公用工程条件确认。

2. 气缸采用什么润滑方式？ 气缸、填料为无油自润滑；曲轴、连杆、十字头等运动部件采用压力油润滑；填料设置氮气充氮密封，降低可燃介质外泄漏风险。

3. 设备采用什么冷却方式？ 整机采用水冷形式，配置一至四级管壳式冷却器，对压缩介质、气缸及填料进行冷却；现场需配套闭式循环冷却水系统，冷却参数以项目技术协议为准。

4. 控制系统是怎么配置的？ 机组只提供全部现场一次仪表、防爆接线箱，不提供控制柜；压力、温度、振动、液位、联锁报警等全部信号输出至用户DCS系统，由用户DCS完成显示、报警、联锁停机。

5. 如何确认设备是否适用于项目工况？ 请提供气体组分、进气压力、目标排气压力、处理流量、现场环境温度、公用工程条件，我方开展技术选型与配套方案确认。

五、技术咨询

如需了解MW13.3/(00.07)50 BOG往复式压缩机详细配置、报价，或开展新项目工况选型，请提供实际工况参数及现场条件，联合压缩机可进一步开展技术沟通与方案输出。

主要参数

1. 压缩介质：BOG

2. 机型：MW13.3/(00.07)-50

3. 流量：700Nm³/h

4. 转速：980r/min

5. 进气压力：0~7KPa(G)

6. 排气压力：5.1MPa(A)

7. 电机功率：185kW

8. 外形重量：6600×3200×2500mm，17T

9. 冷却方式：水冷
