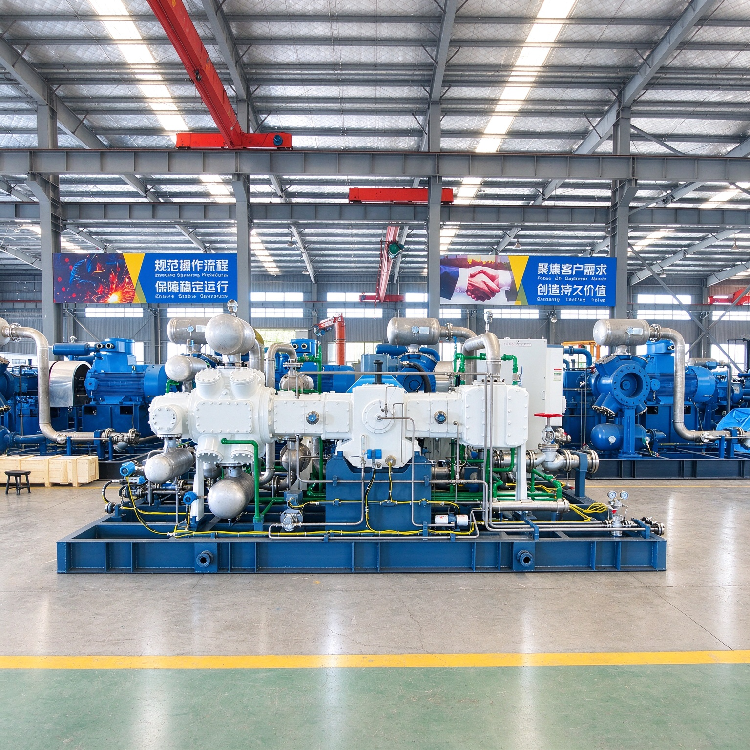

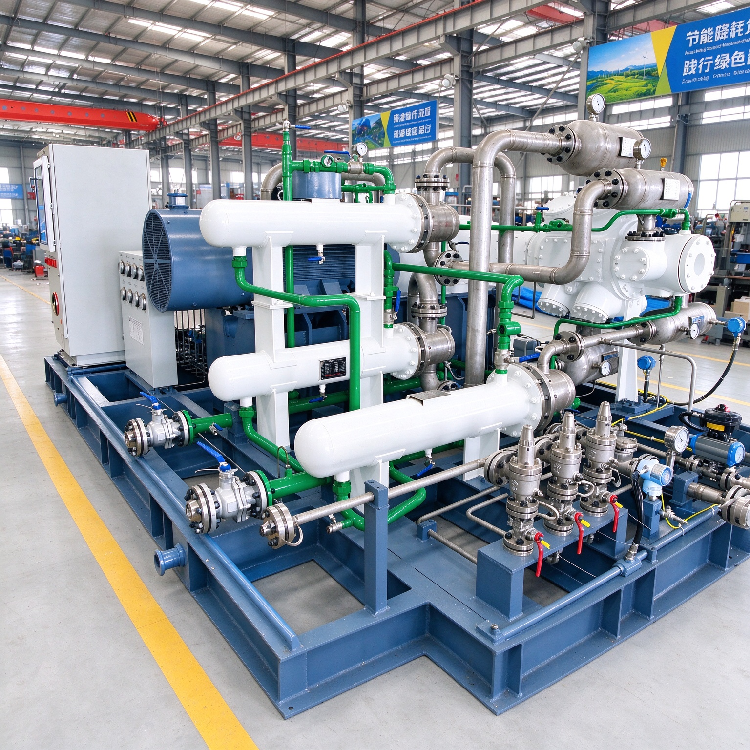

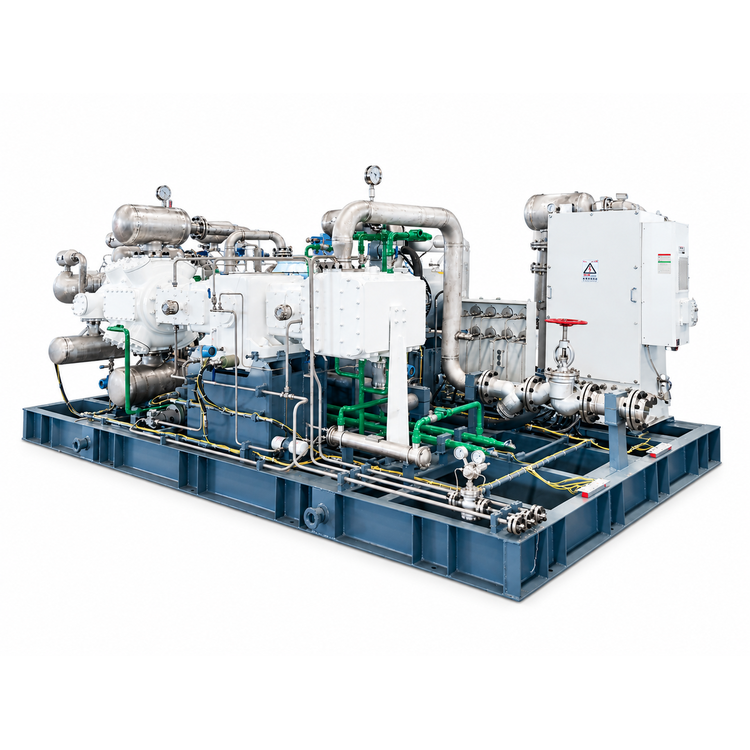

DW-8.6/(0.12~0.5)-10氢 气往复式压缩机

一、产品介绍

DW-8.6/(0.12~0.5)-10型氢 气往复式压缩机针对氢 气压缩工况设计，采用D型对称平衡式结构与三级压缩方式。整机采用撬装成套设计，集成压缩机主机、驱动电动机、冷却系统、工艺管路、仪表及电气控制系统，适用于相应工业氢 气增压与输送场景。

二、核心技术特点

三级压缩结构

采用二列三级压缩设计，一级为双作用，二级和三级为级差式结构，配合级间冷却，满足设备的多级压缩需求。

气缸无油润滑

气缸及填料采用无油润滑方式，曲轴、连杆及十字头等运动部件采用油润滑，兼顾气体介质要求与机械运动部件的润滑需求。

水冷系统

配备级间水冷冷却器及出口冷却器，控制压缩过程中的气体温升。根据技术协议，终端气体经冷却后的温度不高于50℃。

撬装集成与自动控制

机组集成压缩机、电动机、过滤器、气体缓冲器、冷却器、安全阀、工艺管路及控制系统，便于设备整体配套与现场安装。

控制系统配备PLC、触摸屏及变频启动装置，可对主要运行压力、温度及电机相关状态进行监测，并按设计要求实现报警和停机保护。

三、设备结构与配套

机组主要由往复式压缩机、电动机、膜片联轴器、入口过滤器、气体缓冲器、级间冷却器、出口冷却器、安全阀、工艺管路、仪表及电气控制系统组成。

具体设备配置、接口要求及供货范围以双方确认的技术协议和最终设计文件为准。

四、常见问题

1. 这款压缩机主要用于什么场景？

本机针对氢 气压缩工况设计，实际适用条件需结合项目气体组成、进气条件及使用要求确认。

2. 气缸采用什么润滑方式？

气缸及填料采用无油润滑，曲轴、连杆及十字头等运动部件采用油润滑。

3. 设备采用什么冷却方式？

采用水冷方式，配置级间冷却器及出口冷却器，具体冷却条件以项目设计要求为准。

4. 如何确认设备是否适用于项目工况？

建议提供气体组成、进气压力、目标排气压力、处理量及现场安装条件，以便进行技术选型与配套确认。

五、技术咨询

如需了解本型号氢 气压缩机的详细配置或进行项目选型，可提供实际工况及技术要求，由联合压缩机进一步开展技术沟通。

主要参数

1. 压缩介质：氢 气

2. 机型：DW8.6/(0.12~0.5)-10

3. 流量：500Nm³/h

4. 转速：740r/min

5. 进气压力：0.012~0.05MPa(G)

6. 排气压力：1MPa(G)

7. 电机功率：90kW

8. 外形重量：5300×3200×2800mm，8.5T

9. 冷却方式：水冷
