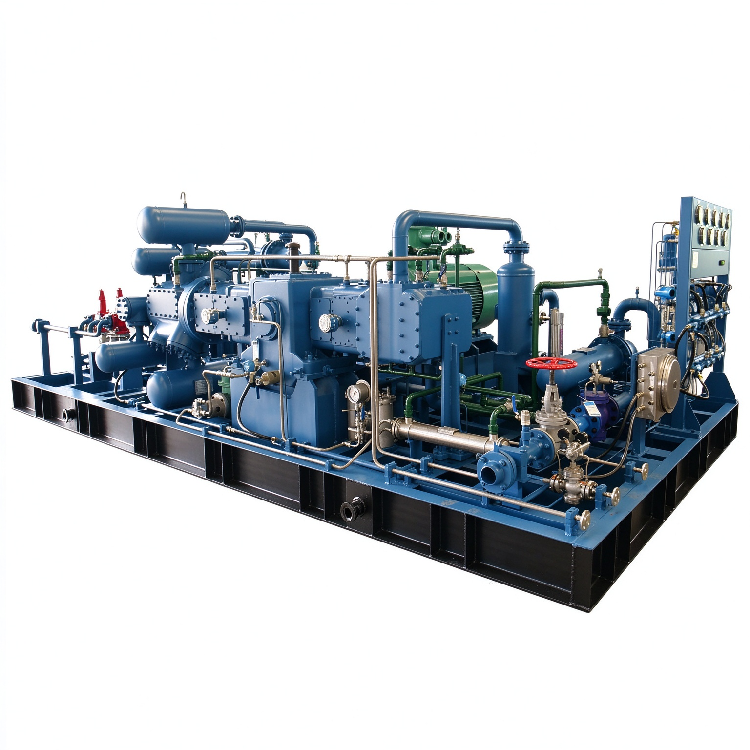

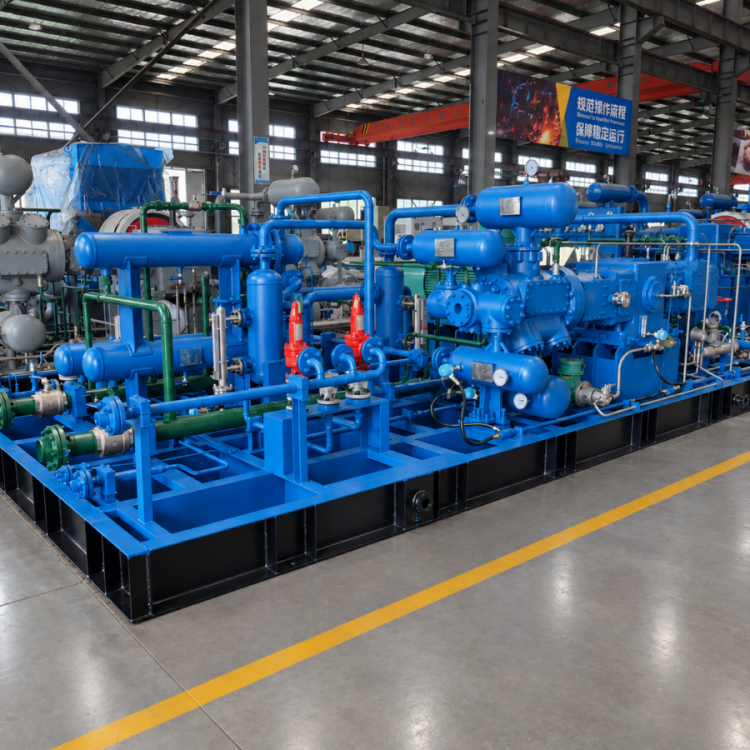

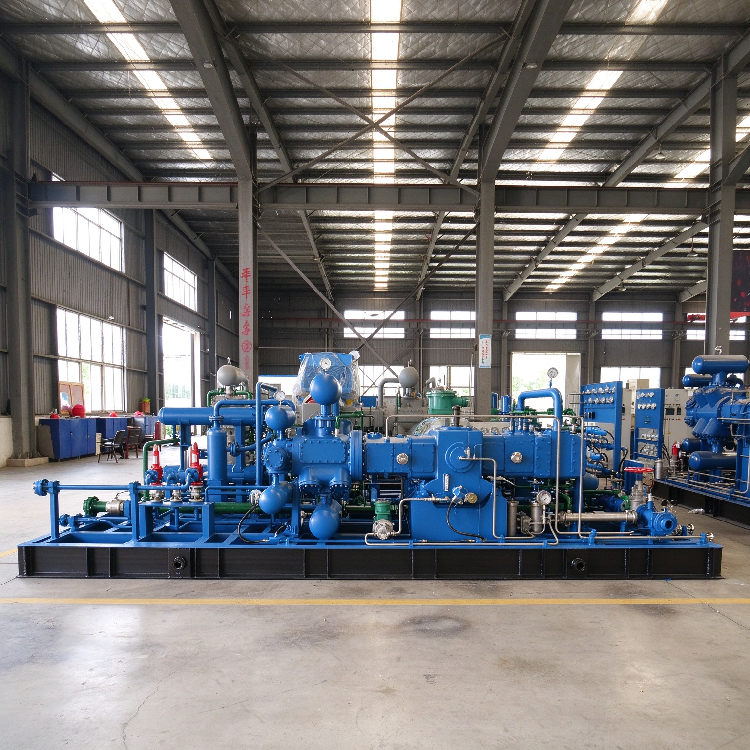

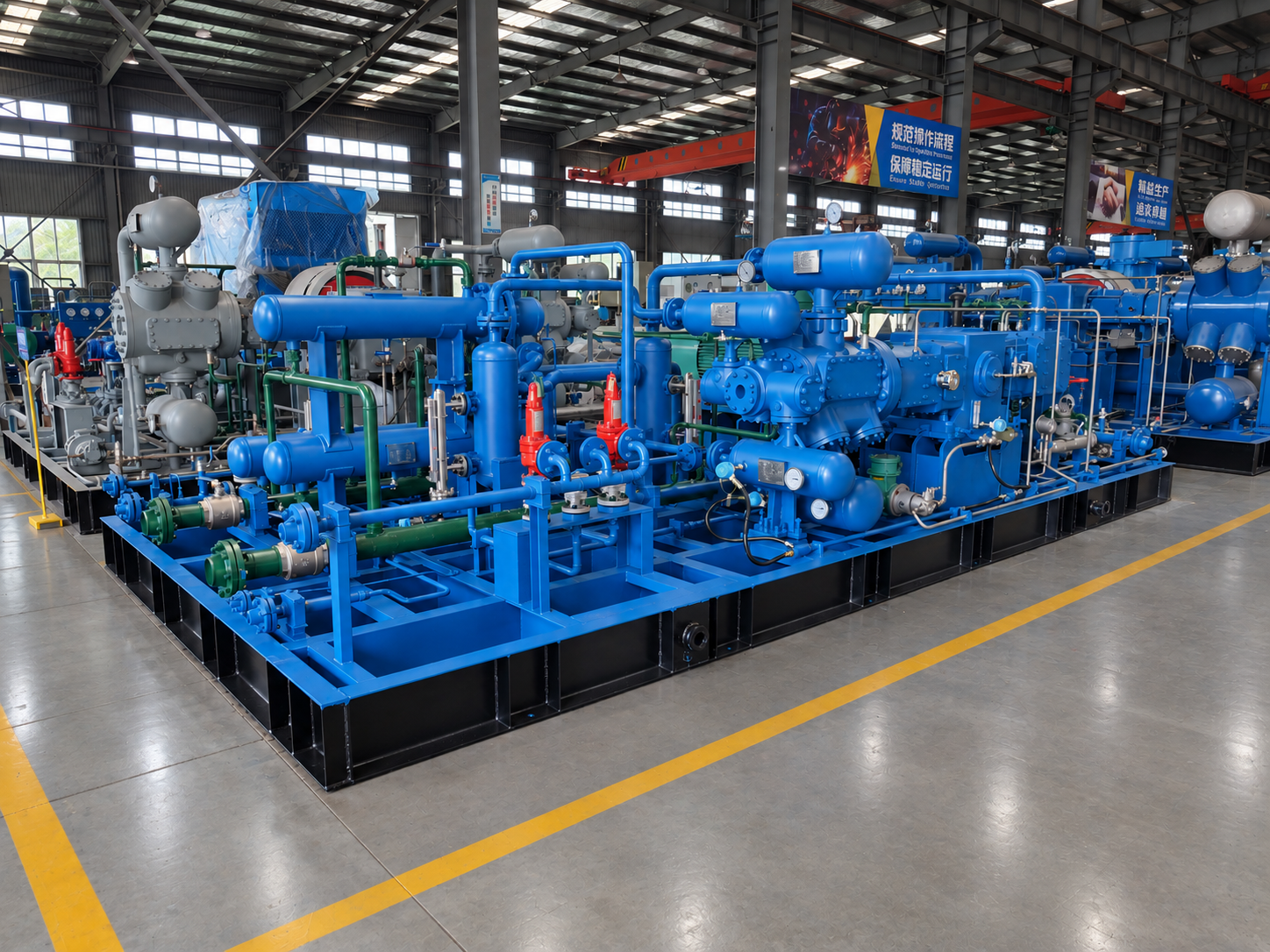

DW3.85/245混合气往复式压缩机

一、产品介绍

DW3.85/245型混合气往复式压缩机针对氢烃混合气增压工况设计，采用D型结构与三级压缩方式。整机采用撬装成套设计，集成压缩机主机、隔爆驱动电动机、冷却系统、润滑系统、工艺管路、仪表及PLC电气控制系统，适用于氢 气、甲 烷等混合气体增压输送工业场景。

二、核心技术特点

三级压缩结构 采用三级压缩设计，搭配级间冷却，气缸进排气口上进下出布置，防止气缸内部集液造成液击，满足高压比混合气增压的压缩需求。

气缸无油润滑 气缸及填料采用无油润滑方式，填充聚四氟 乙烯密封件实现自润滑；曲轴、连杆及十字头等运动部件采用压力油润滑，避免润滑油污染压缩介质，同时保障运动部件运行可靠。配备双隔舱中体结构，杜绝润滑油窜入气缸。

完备水冷系统 配备入口、级间、级后水冷冷却器，对气缸、填料以及压缩介质进行冷却，有效控制压缩温升，设备终端气体冷却后出口温度小于50℃。

撬装集成与PLC自动控制 机组整体撬装供货，集成入口过滤器、各级分离器、安全阀、回流管路、充氮密封管路以及全套现场防爆仪表。控制柜搭载西门子S7200 PLC与7寸彩色触摸屏，支持MODBUSRTU协议和用户DCS通讯，可实现无人值守运行，具备参数显示、故障记录、报警、联锁停机以及远程控制功能；主电机采用变频启动。

三、设备结构与配套

机组主要由往复式压缩机主机、110kW隔爆防爆电动机、联轴器（带无火花防护罩）、入口过滤器、各级分离器、各级水冷冷却器、安全阀、回流管路、充氮密封系统、润滑油系统、撬装底座、PLC控制柜及全套防爆仪表系统组成。 具体设备配置、接口要求及供货范围以双方确认的技术协议和最终设计文件为准。

四、常见问题

1. 这台压缩机可以处理哪些组分的气体？ 本机适用于氢 气占比80%、甲 烷乙 烷丙 烷丁 烷占比20%的混合气增压，若气体组分发生变动，需要重新做工况校核确认设备适配性。

2. 电机是什么防爆等级，控制柜是否防爆？ 主电机防爆等级ExdIICT4，防护等级IP55；配套启动控制柜为非防爆落地式，需要放置在非防爆区域使用。

3. 设备有哪些联锁保护功能？ 具备电机过载短路保护、润滑油压力高低保护、各级排气压力超压保护、各级排气温度超温保护、冷却水压力过低保护，故障触发后可实现报警及联锁停机。

4. 现场需要提供哪些公用工程条件？ 现场需配套380V50Hz电源、循环冷却水、仪表风；冷却水进水温度2832℃，仪表风压力45barg。

5. 易损件大概可以运行多长时间？ 活塞环、导向环、填料、气阀等易损件设计使用寿命≥6000小时；曲轴、连杆、活塞杆等主要运动部件设计使用寿命≥30000小时。

五、技术咨询

如需了解DW3.85/245混合气往复式压缩机的详细配置或进行项目选型，可提供实际工况及技术要求，由联合压缩机进一步开展技术沟通。

主要参数

1. 压缩介质：H₂80%、烃类20%

2. 机型：DW3.85/245

3. 流量：600Nm³/h

4. 进气压力：2barg

5. 排气压力：45barg

6. 转速：980rpm

7. 电机功率：110kW

8. 外形重量：5.5×3.2×2.7m，7t

9. 冷却方式：水冷
