DFWD5.6/(6~7)16 BOG 往复活塞式压缩机

橇装一体化｜无油润滑｜变频调速｜出口美洲工况适配

产品概述

DFWD5.6/(6~7)16 为D 型对称平衡往复活塞式 BOG 压缩机，采用一级压缩、风冷、无油润滑结构，整机成橇供货，适配室外有棚安装；2 台套配置可实现1 开 1 备，专门用于 BOG 气体增压，满足美洲项目 IECEX 防爆、ASME 管道及压力容器 U钢印出口规范。

核心技术参数

表格

结构与配置亮点

1. 主机结构：D 型两列对称平衡布置；曲轴为整机动力核心，45# 钢高频淬火；活塞杆 42CrMo 氮化处理 HRC≥60；气缸 HT250，填料 / 活塞环采用填充 PTFE 自润滑材料，介质无油污染。

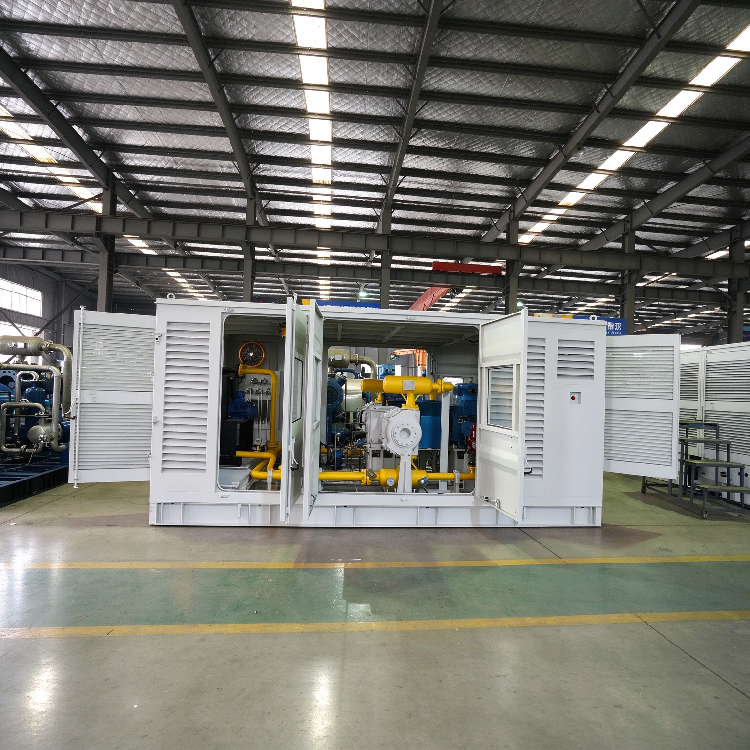

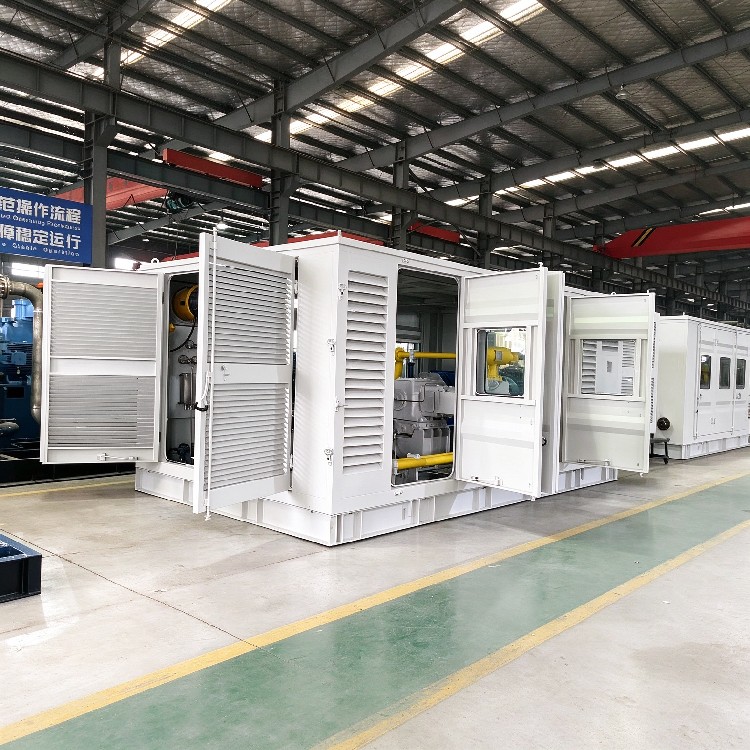

2. 橇装成套供货：橇装底架集成主机、风冷散热器总成、Y 型入口过滤器、安全阀（带根部阀）、工艺气管路、一回一回流调节系统、润滑油系统。

3. 仪表控制系统：全部现场仪表满足 IECEX 防爆；包含一次就地仪表、二次 HART 智能远传变送器；RS485 MODBUSRTU 通讯对接用户 DCS；具备压力、温度、油压、电机过载完整报警联锁停机保护。

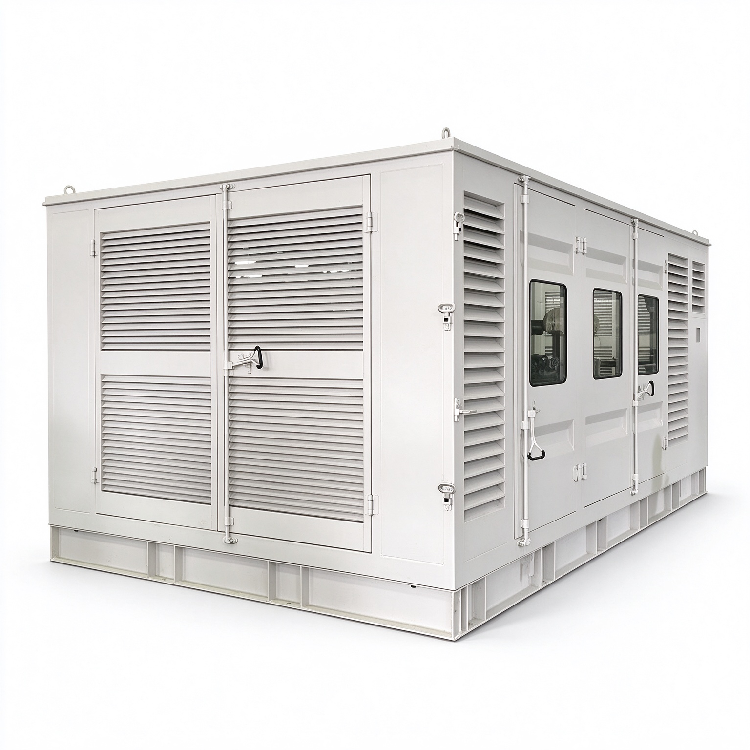

4. 防护与防腐：配置防雨金属罩壳；油漆采用佐敦体系，喷砂 Sa2½，耐海水腐蚀，满足海运出口；法兰执行 ASME B16.5，工艺管道执行 ASME B31.3。

供货范围（单台橇装机组）

· 往复活塞压缩机主机、110kW 隔爆变频电机、橇装底座、防雨金属罩壳、手动盘车机构、膜片联轴器（无火花护罩）

· 风冷散热器总成、入口 Y 型过滤器、安全阀（含根部阀）、工艺气体管线、回流调节管路系统

· 润滑油系统（齿轮油泵、油冷却器、过滤器、阀件管线）

· 全套防爆仪表、防爆接线箱、非防爆 PLC 变频控制柜

· 配对法兰、紧固件、地脚螺栓、垫片；随机易损件、专用工具；出厂中英文全套资料

性能与质保承诺

· 轴功率偏差≤+3%，排量无负偏差；主要易损件设计寿命≥8000h，运动部件≥30000h。

· 质保：设备调试验收合格后 12 个月或货到现场 18 个月，以先到为准；提供终身技术支持。

· 交货周期：合同签订 + 预付款到账后120 天。

适用场景

LNG 接收站、储罐 BOG 回收增压，可适配美洲海外工程项目，满足 IECEX 防爆、ASME 压力管道、压力容器 U 钢印等出口认证要求。
