一、概述：

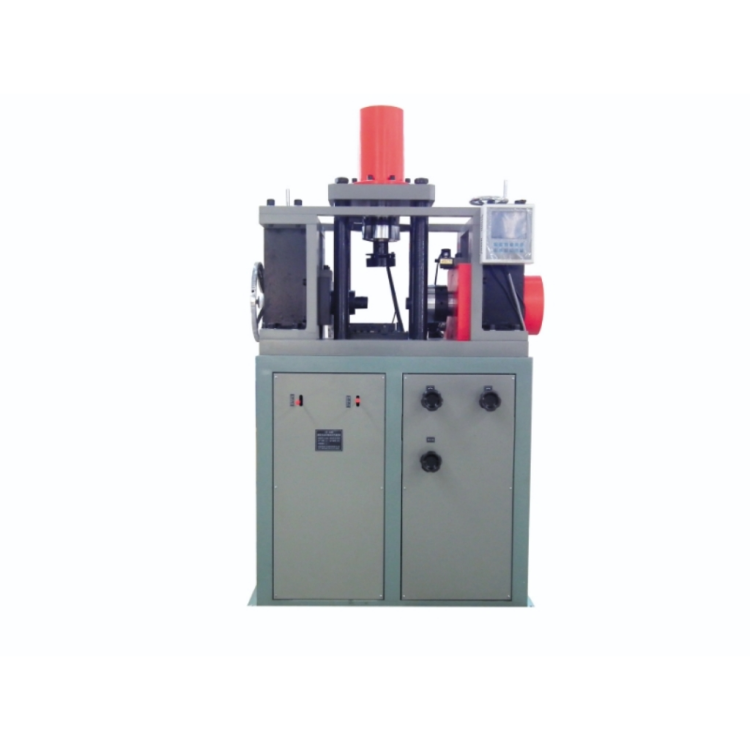

      岩石电动应力式直剪仪是按国家行业标准（SL264-2001）《水利水电工程岩石试验规程》、（JTG E41-2005）《公路工程岩石试验规程》、（GB/T50266-2013）《工程岩体试验方法标准》的规定而研制的，该仪器采用平推法，主要适用于岩块、结构面（如节理面、层里面、片里面、辟裂面等位置）和混凝土（或砂浆）与岩石接触面（胶结面）的直剪试验，以及混凝土与其他材料结合面抗剪断强度试验。其结构性能完全符合试验规范要求。

二、主要技术参数：

1、法向载荷P：0~500KN

2、法向工作行程S：0~150mm

3、横向载荷Q：0~500KN

4、横向工作行程S：0~150mm

5、法向空间：≤450mm（试样尺寸最大可放置高200mm）

6、横向空间：≤400mm （试样尺寸最大可放置宽度200mm）

7、剪切油缸和顶杆上下可调（根据试样高度不同，调整方便，试验快速）

8、法向和切向两力传感器均为：高精度轮辐传感器。（直接测力比压力传感器测力更直接，精准）

9、法向、切向均有位移传感器，一个数显表直接显示两位移、两变形、两力及两种加载速度。

10、数显表具有高集成化，配有微型打印机。

11、剪切载荷速度V：0~30KN/S（手动无级调速）

12、载荷指示方式：液晶数显

13、载荷指示精度：0.1KN

14、位移测量：光电编码器直接读数（0.01mm）

15、加载方式：电动液压。液压泵为进口超低噪音泵。

16、控载方式：手动无级调速。具有稳压功能特殊装置。

17、电机功率：0.75KW

18、工作电压：380V/220V

19、整机重量：1300Kg

20、滚珠排下至式。

21、 外形尺寸：1100x850x1980mm

三、直剪盒尺寸：

  根据用户要求任选三套

四、配置清单：

1、主机           1台

2、光电编码器      2只（主机一体）

3、直剪盒          3套

4、液晶数显表      1个（在主机上）

5、微型打印机       1台（集成在数显仪表内）
