一、概述：

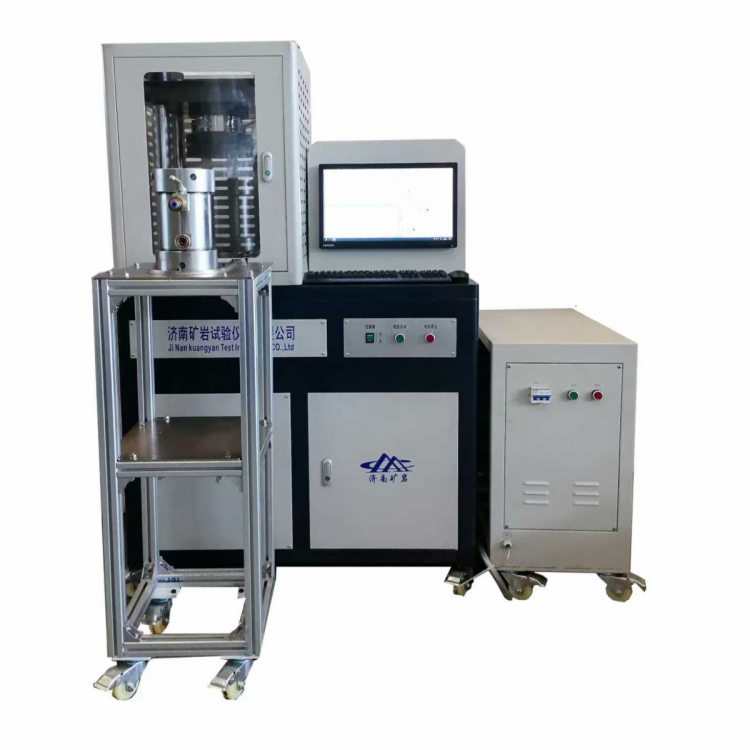

  岩石电动应力式直剪仪是按国家标准《公路工程岩石试验规程》（JTG F41-2005）、《水利水电工程岩石试验规程》（SL264-2001）、（GB/T50266-2013）《工程岩体试验方法标准》的规定而研制的，主要适用于岩石结构面（如节理面、层里面、片里面、辟裂面等位置）、岩石本身及混凝土或砂浆与岩石胶结面的直剪试验，以及混凝土与其他材料结合面抗剪断强度试验。其结构性能完全符合试验规范要求。

二、主要技术参数：

1、法向额定压力：F≤300KN

2、切向额定压力：F≤500KN

3、法向空间 ：≤450mm

4、横向空间 ：≤200mm

5、剪切载荷速度V：0.1~35KN/S（可设定）

6、载荷指示精度：0.01KN

7、位移测量：微机采集（0.001mm）。

8、加载方式：电动液压。

9、控载方式：微机控制与手动无级调速双控制系统。

10、工作电压:  380V/220V

11、配置：配联想品牌电脑，液晶显示器，HP品牌打印机

12、整机重量:1300Kg

13、外形尺寸:1100x850x1980mm

 三、主要特点：

1、电脑自动控制，即速度、力值、位移等参数均在电脑中控制显示，并在数据库中自动进行分析、计算。

2、试验过程实时记录试验曲线，显示并保存，高速采样；

3、数据、报表处理功能，为用户提供了面向图形排版的专用报表编辑工具，具有操作灵活、简单易学的特点，能方便的打印试验曲线及试验值；

4、报表可出具：剪应力-剪切位移曲线，剪应力-法向位移，剪应力-法向应力曲线（出具：C-Φ值），可同时显示应力-应变曲线，力-时间，力-位移等曲线，曲线上特征点可以随意提取。

5、实时显示当前法向、切向上的力值，峰值，试验过程信息，当前位移等。

6、软件设有位移、力值自动清零系统，消除了人为读表误差不一等因素。

7、设有过载保护，当力值或位移超出试验机额定理论值，自动卸载并停止试验。

8、每组试验的面积，高度，环境温度等参数可根据实际情况更改或填写。

9、双套系统控制，即手动控制系统和电脑自动控制系统。更换方便，保证了电脑病毒，不能正常开机等客观因素存在时，工作不受影响。

10、位移测量采用四块位移计对角测量，数据实时传送到计算机中。

11、试验过程可以由操作员根据实际情况现场编辑，写程序简单、方便。

12、保压点可以任意多点设定，每阶段速度任意设定，保压时间任意设定，达到预设条件后自动切换到下一阶段。
