一、设备功能

岩石三轴试验机，依据GB/T   50266-2013《 工程岩体试验方法标准》以及《公路工程岩石试验规程》（JTG F41-2005）、《水利水电工程岩石试验规程》（SL264-2020）等规定，可以在伺服控制状态下，用电脑安装实时显示的岩石三轴专用软件显示轴向加载力值（KN），围压值（MPa）,并且具备围压稳压调压功能。（自备高精度稳压阀，当围压压力被动增大时，手动可以调小，当围压优于外界原因减小时，手动可以调大。）能快速完成岩石的三轴压缩试验，可动态显示轴向试验力、围压压力、轴向变形三大指标。

适用于工程建筑物荷载作用下基岩或围岩工程性状，为工程地质评价和工程建筑设计提供可靠资料。

二、组成简介

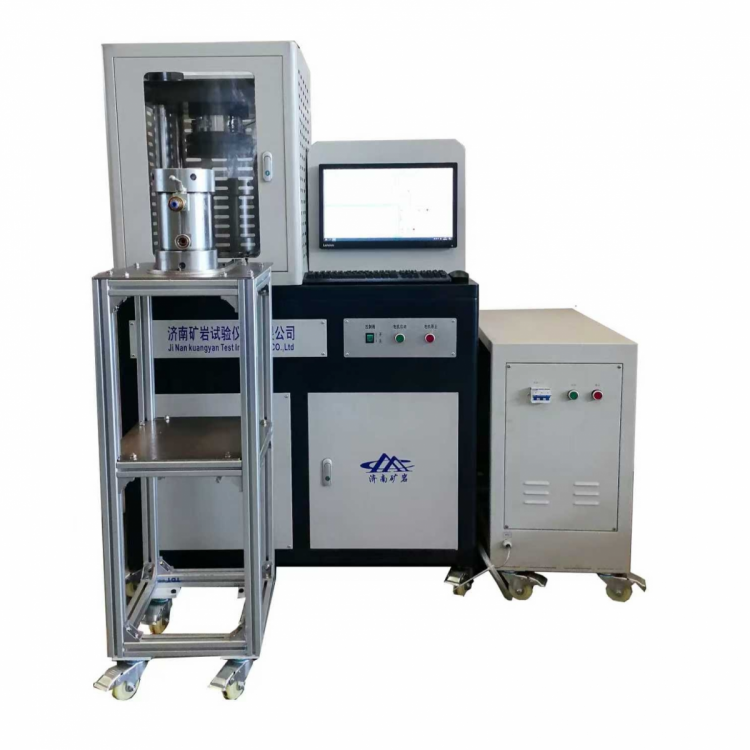

1、主机

四柱式高刚性结构，上横梁安装高精度压力传感器及自动找正球铰；

2、三轴室

三轴室实现对岩石的围压加载。三轴压力室小巧轻便，用推盘拉出后可以直接将试样推出，更换新试样进行三轴试验。（只要密封套更换无需打开压力室，摈弃了人工抬压力室盖的操作）

3、轴向加载系统

采用高级高精度软件，显示加载力值、峰值、加载速度；在伺服控制软件下调整轴向作动器进行基本调速施压并达到保载恒压，加载速度可以调整，实现恒速控制，并且具备峰值或任意力值保持功能，软件中可以实时显示并保存加载过程曲线及数据。

  4、围压加载系统

采用高压加载系统对三轴室施压伺服控制保压压力。采用高级高精度软件显示，显示加载压力、峰值、加载速度；在伺服控制阀的调整下对围压作动器进行调速施压并达到保载持压，加载速度可以调整，软件中可以实时显示并保存加载过程曲线及数据。

5、特点：可精确地绘制出岩石过程曲线；该设备为微机自动控制，各种试验参数均由计算机进行控制、存储、测量、显示处理图表；设有过载保护，当力或位移超出试验机额定值，自动卸载并停止试验。

三、主要参数

1、最大轴向量程： 600KN

2、有效测力范围：5KN～600KN

3、测力精度：±0.5%F.S

4、测力分辨率：0.1KN

5、应力控制范围：1～5KN/S

6、位移测控范围：0～50mm；精度：+/-0.25%F.S；分辨率0.001mm

7、传感器量测,精度误差0.2%F.S

8、轴向力分辨率：1/100000

9、轴向行程：依据原液压缸

10、轴向位移传感器：量程范围0-500mm，位移传感器量测，精度误差0.2%F.S

11、围压量程：0.1～15Mpa

12、围压测控精度：±0.5%F.S ；分辨：5KPa

13、试样规格尺寸： Φ50x100mm。.

14、总功耗：三相 AC 380V  3KW

15、主机外形尺寸：1100*1000*1700mm（长*宽*高）

16、三轴围压控制柜尺寸：780x420x820mm

17、三轴试验为岩石试验的综合性很强的试验平台，主机与软件采集系统为我公司生产，并且三轴软件具备自主知识产权证明，软件著作权证书编号： 软著登字第4019370号。

18、全部试验数据由微机数据采集系统进行自动采集和存储。

19、加载方式电脑全自动伺服控制加载。

20、控制方式：电脑全自动伺服控制加载。

21、油源重量（约）：600KG
