进口自力式压差调节阀
（关键词：进口自力式流量温度组合阀，自力式压力压差组合控制阀，自力式阀后调节阀）
进口自力式压差调节阀概述：
德国沃德WODE进口自力式压差调节阀主要由控制阀、执行器和一个设定压力的弹簧组成，分为差压上升阀关和压差上升阀开两种形式，无需外加能源，利用工艺管道中介质的压力变化，与信号进行比较，使被调节介质的力与执行机构的输出力平衡，以达到稳定压力、差压值。自力式压差调节阀适用于非腐蚀性的液体、气体和蒸汽等介质，可用于各种油品、化学品、液体储罐气封。

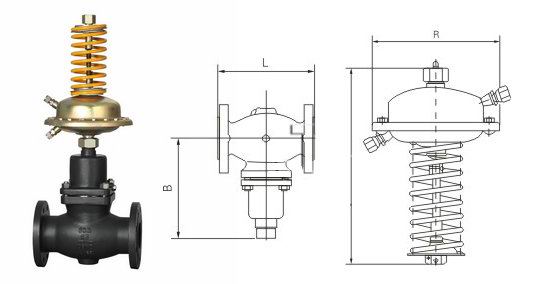

进口自力式压差调节阀结构图
注：由于网站版面的原因，具体外形尺寸请致电沃德各代理商。
进口自力式压差调节阀特点：
自力式压差调节阀无需外部能源，利用管道自身压力调节，节约能源，系统简单成本低，可用于无电、无气的场合，不存在外部能源的隐患，且操作简单，设定时只需旋转调节螺母即可，具有压力平衡功能，灵敏度高等优点，通过组合件，可以进行多项组合控制！
进口自力式压差调节阀参数：
技术参数 | |
品牌 | 德国沃德WODE |
公称通径 | DN15、20、25、32、40、50、65、80、100、125、200、250mm |
公称压力 | PN1.0、1.6MPa |
法兰标准 | ANSl、JIS、DIN、GB、JB(特殊可按用户提供) |
阀体材料 | 铸钢(ZG230-450)、铸不锈钢 |
阀芯材料 | 硬密封：不锈钢 (1Cr18ni9Ti、1Cr18Ni12MoTi) |
软密封：不锈钢镶嵌橡胶圈 | |
压力平衡 | 不锈钢波纹管( DN15-125)、平衡膜片( DN150-250) |
适用温度 | ≤150℃或≤450℃ |
应用范围 | 非腐蚀性的液体、气体和蒸汽等介质 |
产品特点 | 具有压力平衡功能，灵敏度高等优点 |
进口自力式压差调节阀工作原理：
自力式（差压上升阀关）控制阀，自控制阀门、执行器和一个设定压力的弹簧组成。适用于非腐蚀性的液体、气体和蒸汽，在系统管道中的压差控制，当压差升高时，控制阀关闭。
自力式（压差上升阀开）控制阀．由控制阀门、执行器和一个设定压力的弹簧组成。适用于非腐蚀性的液体、气体和蒸汽．在系统管道中的压差控制．当压差升高时，控制阀开启。
进口自力式压差调节阀流量系数：
额定流量系数、噪音衡量系数、允许压差 | ||||||||||||||
公称通径DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | |
额定流量系数KvS | 4 | 6.3 | 8 | 16 | 20 | 32 | 50 | 80 | 125 | 160 | 280 | 320 | 450 | |
噪音衡量系数Z值 | 0.6 | 0.6 | 0.6 | 0.55 | 0.55 | 0.5 | 0.5 | 0.45 | 0.4 | 0.35 | 0.3 | 0.2 | 0.2 | |
允许压差( Mpa) | PN10 | 1.0 | 1.5 | 1.2 | 1.0 | |||||||||
PN16 | 1.6 | |||||||||||||
进口自力式压差调节阀结构组成：

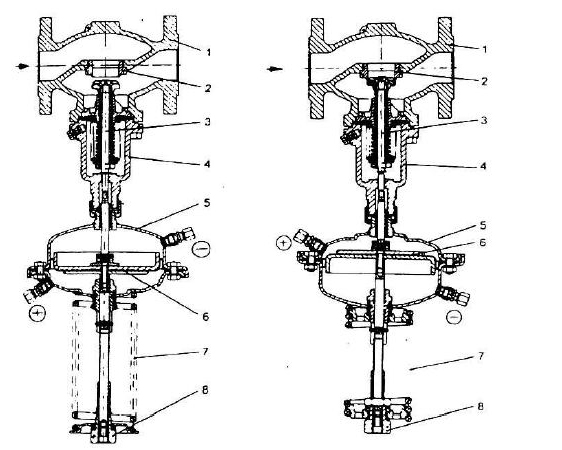

结构简图 | ||||||||||
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 |
阀体 | 阀座 | 阀轴 | 阀盖 | 膜盖 | 膜片 | 弹簧 | 调节螺母 | 导压管 | 平衡膜片 | 充注阀 |
如有任何疑问.您可以致电给我们，我们一定会尽心尽力为您提供优质的服务！如果您有需要咨询更详细的产品信息；迎联系德国沃德WODE授权一级代理商：北京永德宝阀门有限公司
