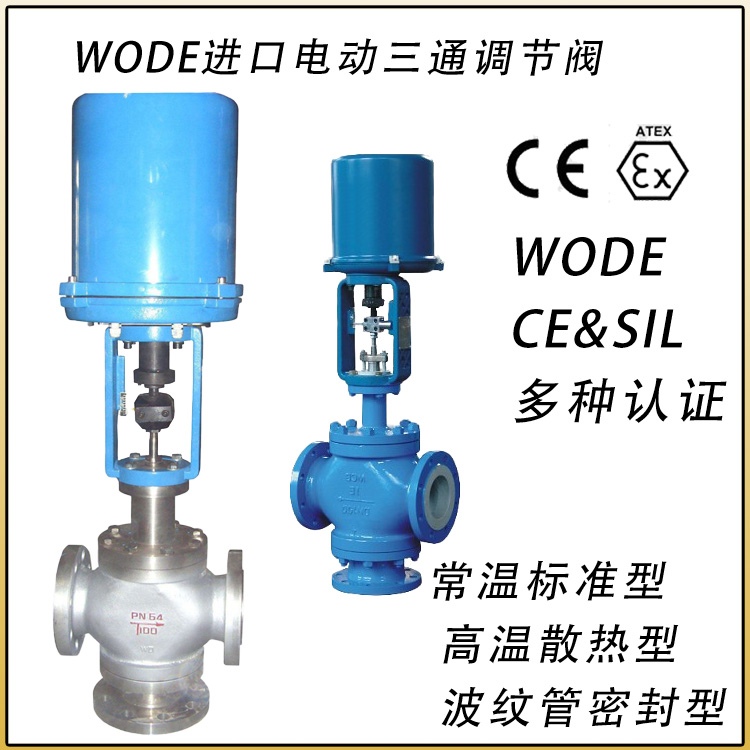

进口电动三通调节阀
（关键词：进口电动三通换向阀、电动三通合流调节阀、电动三通分流调节阀、三通调节阀结构图）
一、 进口电动三通调节阀 产品概述

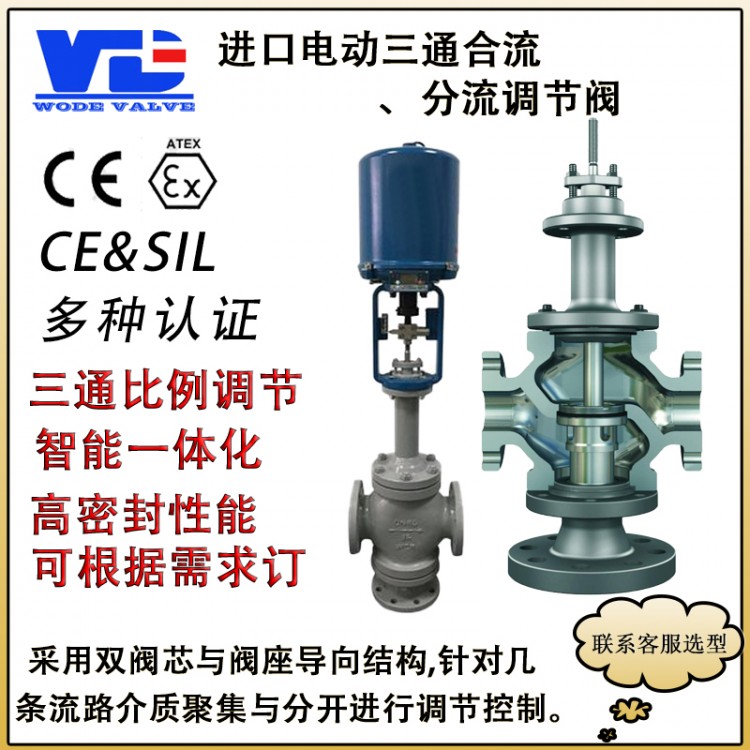

进口电动三通调节阀有分流、合流调节阀之分，采用顶部导向阀内件结构，其中三通分流调节阀是其将一路流体分为二路流体调节；三通合流调节阀是其将二路流体混合成一路流体调节；分别用于三通分流与三通合流的场合。沃德WODE的三通调节阀，可适用于压差较高、介质中无固体颗粒的各类气体、液体的场合。
德国沃德WODE的进口电动三通调节阀，是由PSL系列或者2SB系列直行程电动执行机构和三通调节阀体组成。(也可配其它品牌直行程执行机构)。电动执行机构为电子式一体化结构，内有伺服放大器，输入控制信号(4-20mADC或1-5VDC)及电源即可控制阀门开度，达到对压力、流量、液位、温度等工参数的调节。电动三通调节阀具有动作灵敏、连线简单、流量大、体积小、调节精度高等特点。控制精度和性能比DKZ型有明显提高。电动三通调节阀具有调节精度高，动作稳定可靠等优点。
二、进口电动三通调节阀 技术参数
公称通径(DN) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
阀座直径(dn) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
额定流量系数(KV) | 分流阀 | 6.3 | 8.5 | 13 | 21 | 34 | 53 | 85 | 135 | 210 | 340 | 535 | 800 | 1360 |
合流阀 | - | - | - | - | - | - | 85 | 135 | 210 | 340 | 535 | 800 | 1360 | |
允许压差(MPa) | 3.5 | 3.2 | 2.2 | 2.2 | 1.4 | 1.38 | 0.94 | 0.61 | 0.51 | 0.36 | 0.2 | 0.19 | 0.13 | |
公称压力(MPa) | 1.6、2.5、4.0、6.4、10.0或Class150～Class600 | |||||||||||||
额定行程(mm) | 16 | 25 | 40 | 60 | 100 | |||||||||
阀盖形式 | 标准型(-17～+250℃)、高温型(+250～+450℃)、低温型(-40～-196℃)、波纹管密封型(-40～+350℃) | |||||||||||||
压盖形式 | 螺栓压紧式 | |||||||||||||
密封填料 | V型PTFE、V型柔性石墨填料 | |||||||||||||
阀芯形式 | 双导向型套筒式阀芯 | |||||||||||||
流量特性 | 直线性、等百分比 | |||||||||||||
配置执行器类别 | 381L系列电动执行器、PSL系列电动执行器、2SB系列电动执行器(亦可指定其它品牌执行器) | |||||||||||||
执行器参数 | 电源电压：220V/50Hz、输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC | |||||||||||||
防护等级：相当IP55、隔爆标志：ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能：手柄 | ||||||||||||||
环境温度：-25～+70℃、环境湿度：≤95% | ||||||||||||||
注：用于氧气的调节阀德国沃德WODE阀门均选用不锈钢材质，并脱脂去油处理。

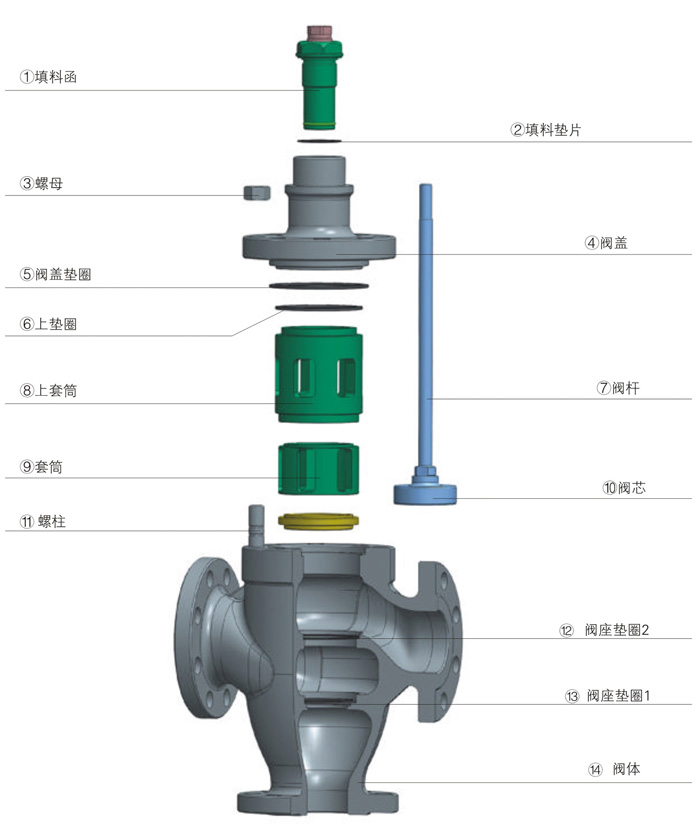

三、进口电动三通调节阀 结构图
注：由于网站版面的原因，具体外形尺寸请致电沃德各代理商。
四、进口电动三通调节阀 主要零件材料:
阀体、阀盖：HT200、ZG230～450 ZG1Cr18Ni9Ti
阀芯、阀座：1Cr18Ni9Ti 司太莱合金堆焊
填料：PTFE
推杆、衬套：不锈钢
五、进口电动三通调节阀 性能指标
项目 | 指标值 | ||
基本误差% | 配3810L±2.5； 配PSL±1.0；配2SB±1.0 | ||
回差% | 配381L ±2.0； 配PSL±1.0；配2SB±1.0 | ||
死区% | 1.0 | ||
始终点偏差% | 电开 | 始点±2.5 | 终点±2.5 |
始点±2.5 | 终点±2.5 | ||
电关 | 始点 | ±2.5 | |
终点 | ±2.5 | ||
额定行程偏差% | ≤2.5 | ||
泄露量L/h | 0.01%×阀额定容量 | ||
可调范围R | 30：1 | ||
