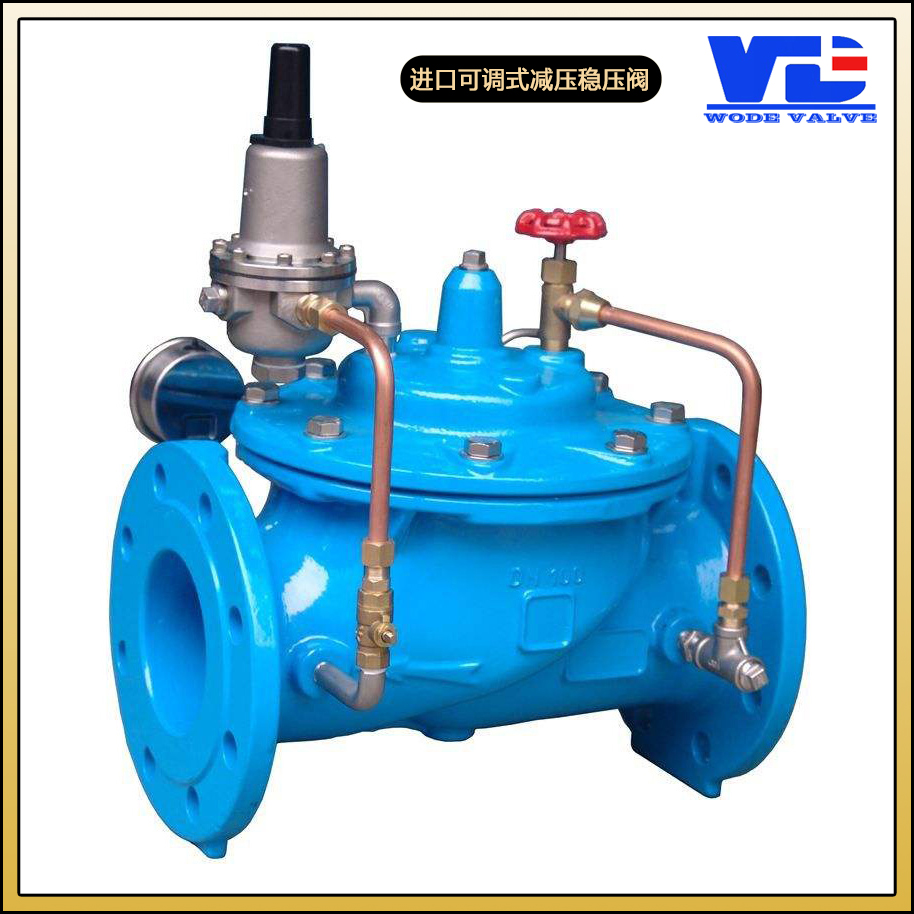

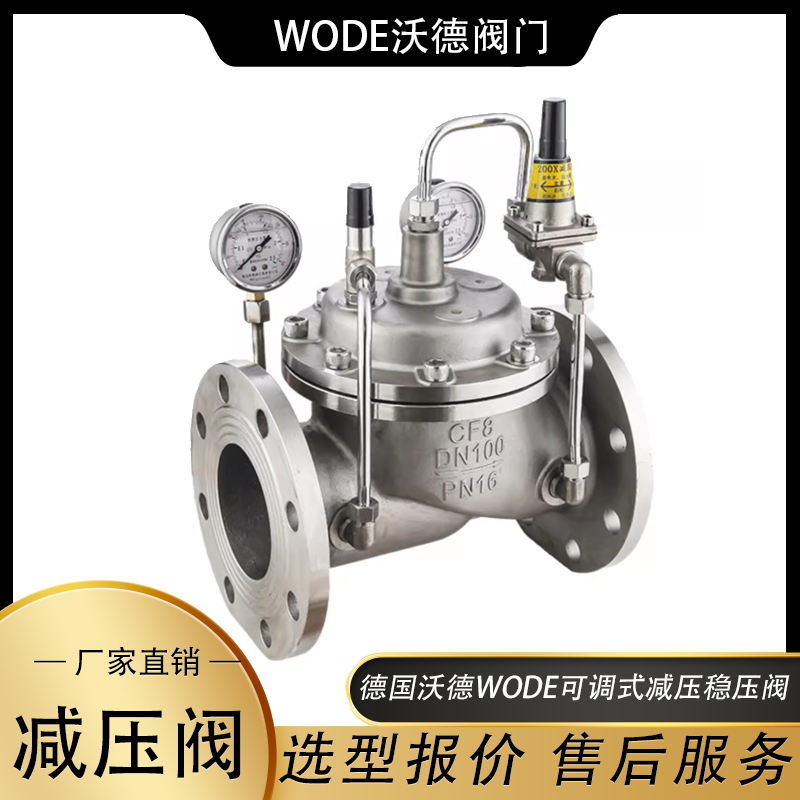

进口先导式水用减压阀

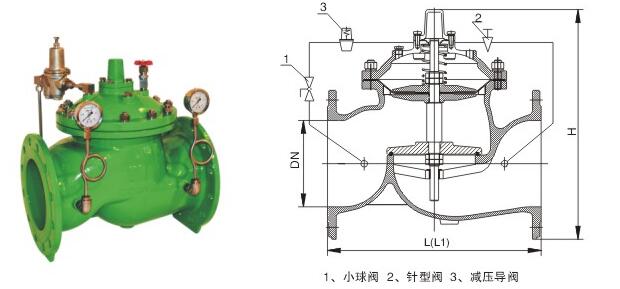

德国沃德WODE进口先导式水用减压稳压阀由主阀、导阀、针阀、球阀、微型过滤器和压力表组成水力控制接管系统。使用时，当调定出口压力后，能自动保持稳定出口压力。

本产品利用导阀自力控制，不需要其它装置和能源，保养简便，压力控制准确度高，受进口压力和流量影响小，减压稳压可靠。

本系列阀门产品广泛用于高层建筑、生活区等供水管网系统及城市供水工程。

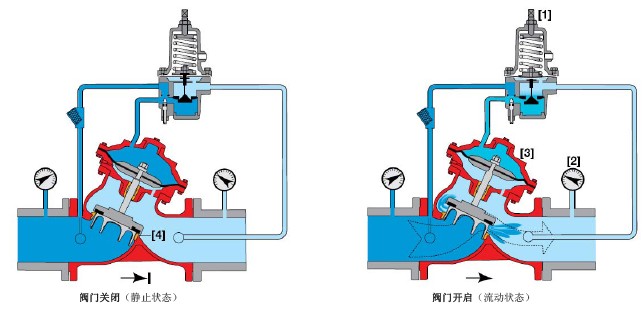

工作原理

当阀门从进口端给水时，水流过针阀进入主阀控制室，出口压力通过导管作用到导阀上。当出口压力高于导阀弹簧设定值时，导阀关闭。控制室停止排水，此时主阀控制室内压力升高并关闭主阀，出口压力不再升高。

当阀门出口压力降到导阀弹簧设定压力时，导阀开启，控制室向下游排水。由于导阀系统排水量大于针阀的进水量，主阀控制室压力下降。进口压力使主阀开启。在稳定状态下，控制室进水、排水相同，主阀开度不变，出口压力稳定。

调节导阀弹簧即可设定出口压力。

进口先导式水用减压阀主要技术参数

减压稳压阀压力等级：PN10﹑PN16﹑PN25

工作温度：0℃-120℃

隔膜式：DN20～450

活塞式：DN350～800

连接方式：螺纹、法兰、焊接

制造标准：中国GB、美标API、德标DIN、日本JIS、JPI、英标BS生产。

阀体主要材质：黄铜、铸铁、碳钢、不锈钢等。

注：如需详细尺寸资料可与我公司销售部联系。

调节出口压时只需旋转阀门顶部的调节螺栓即可。
