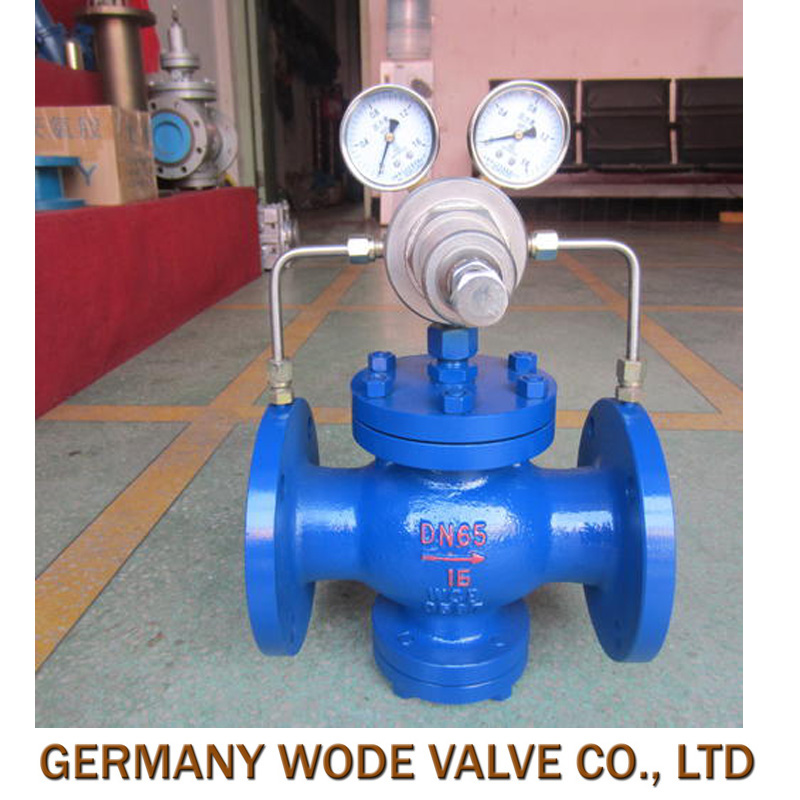

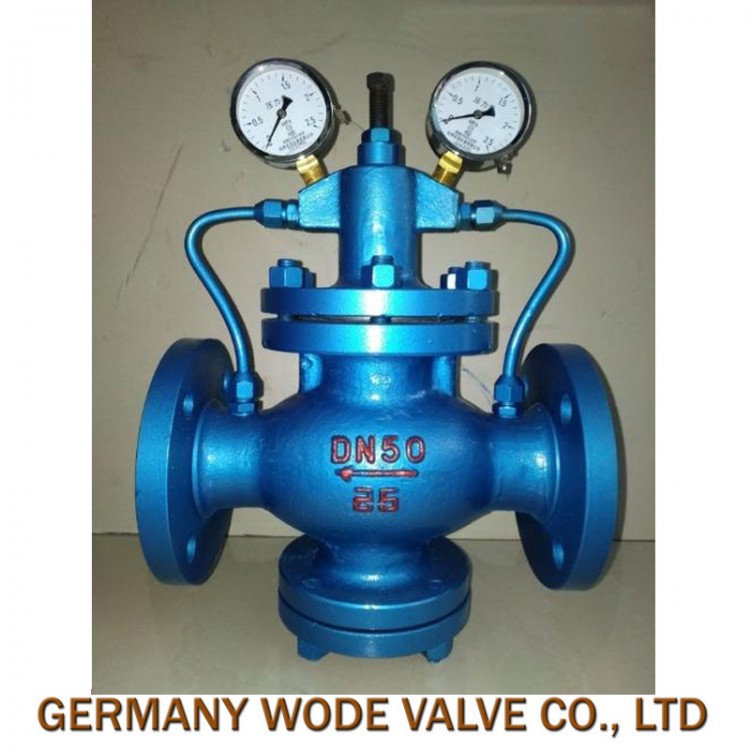

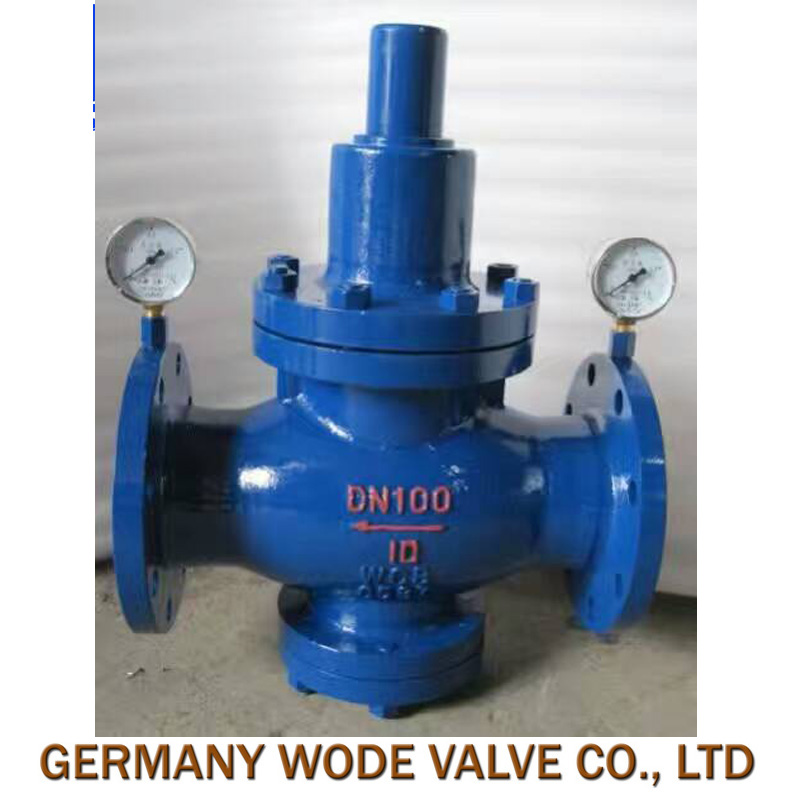

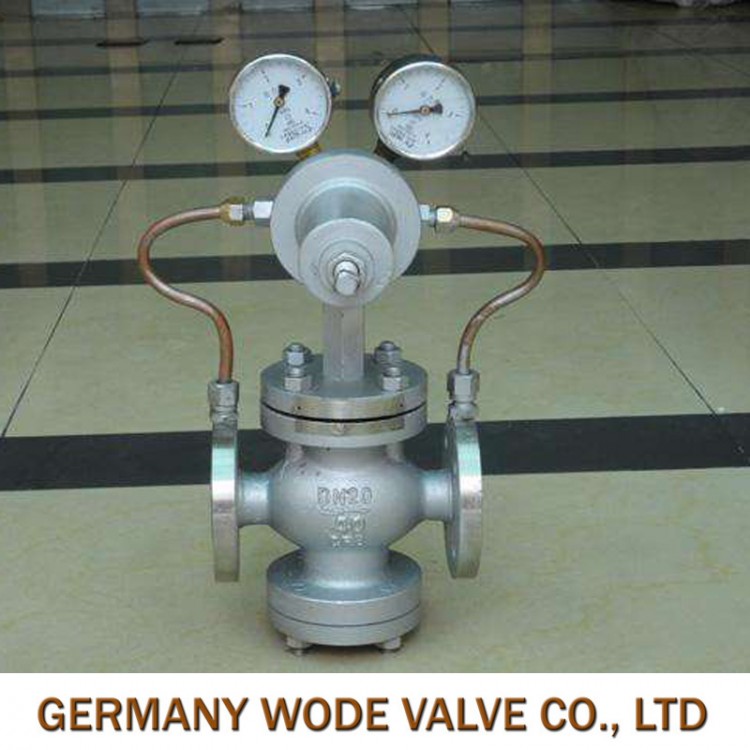

进口气体减压阀

德国沃德WODE进口气体减压阀适用于工作温度≤150℃的空气、氧气、煤气、液化气等气体管路上。该减压阀通过启闭件的节流，将进口压力降至某一需要的出口压力，并借助介质本身的能量，使阀后压力自动满足预订要求，适用工况的要求。该阀进口压力与出口压力之差必须≥0.15MPa。

进口气体减压阀结构说明和作用原理

l、本阀由主阀和导阀两部分组成，主阀体下部有下盖、主阀弹簧、主阀瓣，主阀瓣由主阀弹簧支撑，使主阀处于密封状态。主阀体上部有活塞、缸套等；当活塞受介质压力后，靠缸套导向推动主阀瓣，使阀门开启；导阀体内有导阀弹簧、导阀瓣，膜片等，导阀弹簧支撑导阀瓣，使导阀处于密封状态；导阀上盖内有调节弹簧、调节螺栓，便于调节所需的工作压力。

2、本阀出厂时，主阀与导阀是关闭的，使用时，顺时针方向旋转调节螺栓，顶开导阀瓣，介质由“a”道通入导阀腔进入“S”道，靠介质压力推动活塞，使主阀瓣开启，介质流向阀后，同时由“B”道进入膜片下腔。当阀后压力超过调定压力时，推动膜片压缩调节弹簧，导阀渐渐关闭，流入活塞上部介质减少，活塞上升使主阀瓣在主阀弹簧的作用下也渐渐关闭，A腔流向B腔介质较少，阀后压力下降，阀后压力的微小变化，影响膜片和调节弹簧的平衡使膜片上下移动，推动导阀和活塞工作，使主阀上下移动控制介质流量，所以阀后压力保持稳定。

进口气体减压阀主要技术参数和性能指标

公称压力(Mpa)：1.6-32Mpa（出口压力根据需要在0.1~32MPa调节）

规格口径：DN15-DN500mm

阀体、阀盖、底盖材质：WCB/304、316不锈钢

阀座、阀盘：304、316不锈钢

缸套：不锈钢

活塞：铜合金/铜合金

活塞环：合金铸铁/对位聚苯

导阀座、导阀杆：不锈钢

膜片：1Cr18Ni9Ti

主阀、导阀弹簧：50CrVA

调节弹簧：60Si2Mn

密封垫：橡胶/聚四氟乙稀

导阀体、导阀盖：25/304

用于氧气介质时的材料订货时得说明。

注：如需详细尺寸资料可与我公司销售部联系。

    调节出口压时只需旋转阀门顶部的调节螺栓即可。
