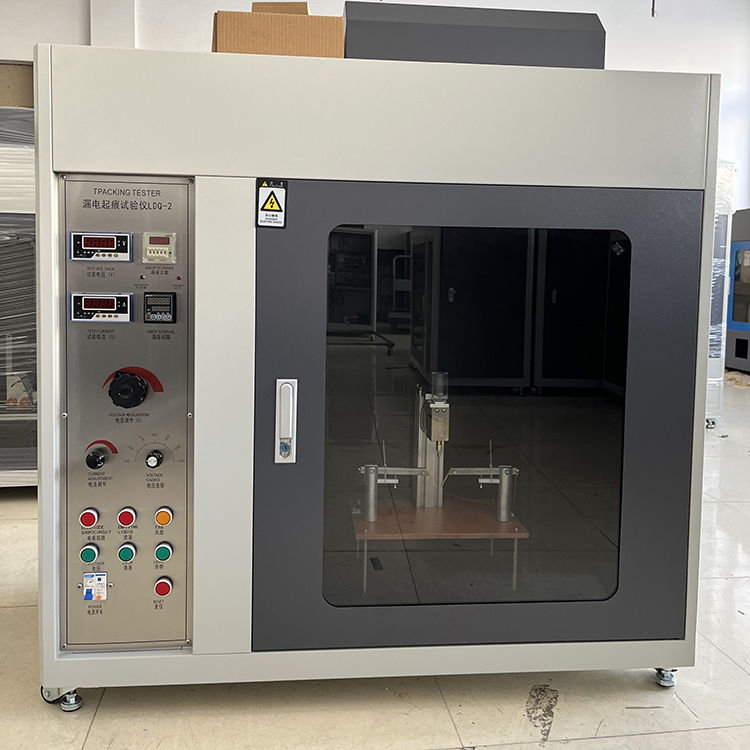

漏电起痕试验仪

箱体钢板喷涂白灰，镜面不锈钢两种可选

一：适用范围

漏电起痕试验仪是判断绝缘材料相比电痕化指数，满足DIN EN60112标准。 CTI模拟跟踪绝缘材料间通过两电极间滴液的电流。通常使用的绝缘材料可能暴露在潮湿或者有尘埃的环境中，如果在传导的情况下，可能引起重压或者火灾的危险。本部分满足DIN EN 60 112 / IEC 60 112 / 或者 VDE 0303 第一部分。 测试满足KA方法 （滴落物的数量 / 爬行者通道深度）和KA方法（直到第50滴滴液的电压）。 CTI 和 PTI值将能够确定。 组合允许进行微调测试电压、测试电流、开关时间、滴液大小和滴落数量。

二、适用标准

GB/T4207、GB4706.1 ASTM D 3638-92、IEC60112 、UL746A 、DIN53480等标准

三：技术参数

1.      电极尺寸：5mm±0.1mm*2mm±0.1mm，电极一端边缘切成30度角的斜面；

2.      电极材料：铜+铂金

3.      电极间相距：4.0mm±0.1mm；

4.      每个电极对试样作用力：1.0N±0.05N；

5.      试样品尺寸：≥15*15mm, 厚度：≥3mm；

6.      施加电压：100～600V（48～60Hz）之间可调，短路电流在1.0A±0.1A时电压   下降不超过10%；

7.      判断回路：短路电流大于0.5A时间维持2秒钟继电器动作，切断电流，指示试品不合格

8.      溶液滴落间隔时间：30s±5s；

9.      滴液  针  头到样品表面高度：30～40mm

10.     滴液量：44～55滴/1ML

11.     液装置：试验前需要调整（可调节）；

12.     针   头外径：0.9~1.1mm；

13.     箱体内部容积：0.5m3（可选购0.75m3或1m3）；

14.     外部尺寸: 宽1160mm*深600mm*高1270mm；

15.     排气孔：Ø100mm；

16.     工作电源：220V,10A,50Hz。

安装条件表：用户自备
