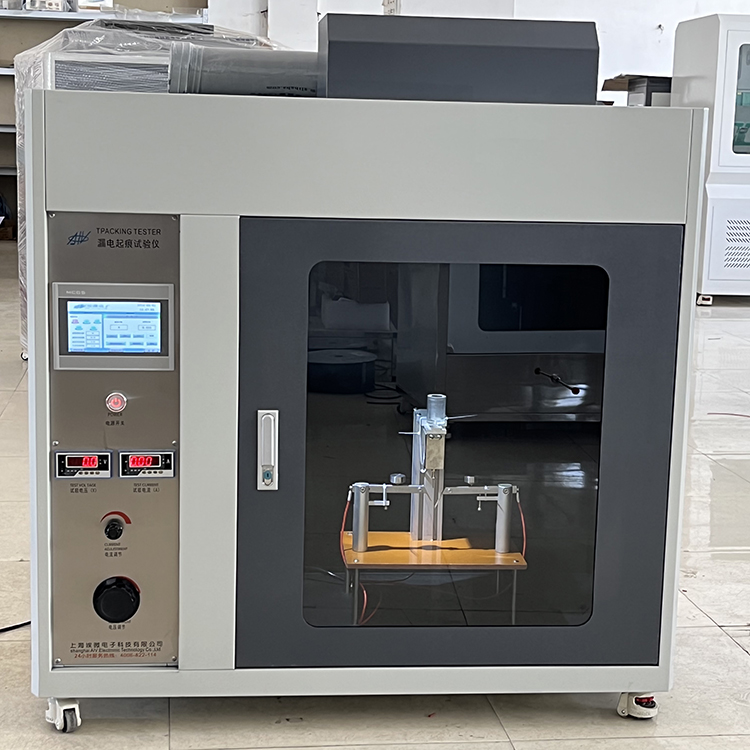

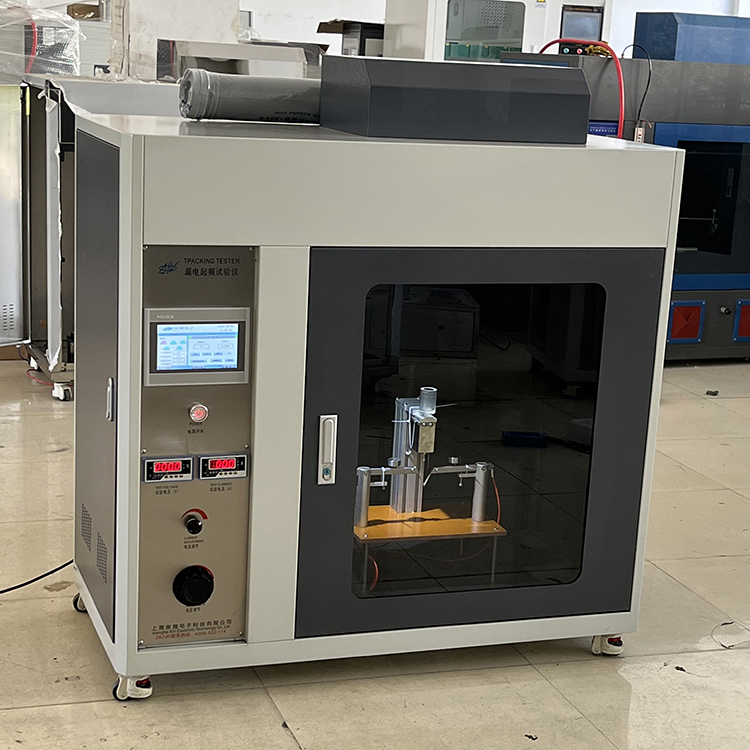

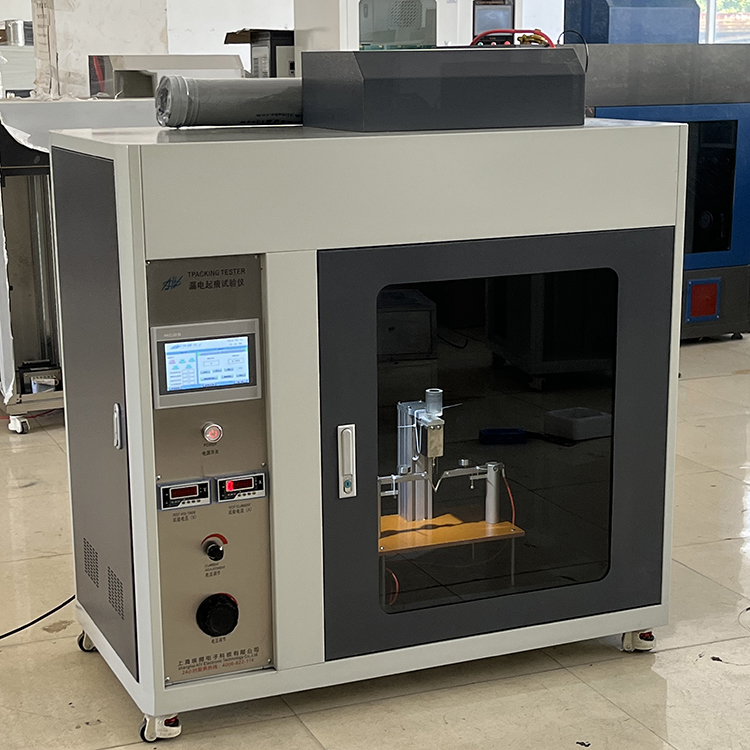

触摸屏漏电起痕试验仪

 箱体钢板喷涂白灰，镜面不锈钢两种可选

一、技术参数

1.控制方式:触摸屏+PLC(台湾昆仑通泰7寸彩色高清屏一体机)；可以记录及保存测试数据；

2.电极材料：铜+铂金；

3.每个电极对试样作用力：1.0±0.05N；

4.液滴时间：30s±0.1s；

5.施加电压：100～600V（48～60Hz）之间可调，短路电流在1.0±0.1A时电压下降不超过10%；

6.滴液高度：30～40mm；

7.滴液大小：44～55滴/1ML

8.滴液容量可调节：控制液滴采用电磁阀,精确的控制液滴的大小,20滴 精 度 最 大可达到0.02g；

9.判断回路：短路电流大于0.5A时间维持2秒钟继电器动作，切断电流，指示试品不合格；

10.内部容积：0.5m3（可选购0.75m3或1m3）；

11.外部尺寸: 宽1160mm*深600mm*高1270mm；

12.配不锈钢升降测试台，可以根据样品调节高度。

二、适用标准

GB/T4207、GB4706.1 ASTM D 3638-92、IEC60112 、UL746A 、DIN53480等标准

三、适用范围

漏电起痕试验仪是判断绝缘材料相比电痕化指数，满足DIN EN60112标准。 CTI模拟跟踪绝缘材料间通过两电极间滴液的电流。通常使用的绝缘材料可能暴露在潮湿或者有尘埃的环境中，如果在传导的情况下，可能引起重压或者火灾的危险。本部分满足DIN EN 60 112 / IEC 60 112 / 或者 VDE 0303 第一部分。 测试满足KA方法 （滴落物的数量 / 爬行者通道深度）和KA方法（直到第50滴滴液的电压）。 CTI 和 PTI值将能够确定。 组合允许进行微调测试电压、测试电流、开关时间、滴液大小和滴落数量。

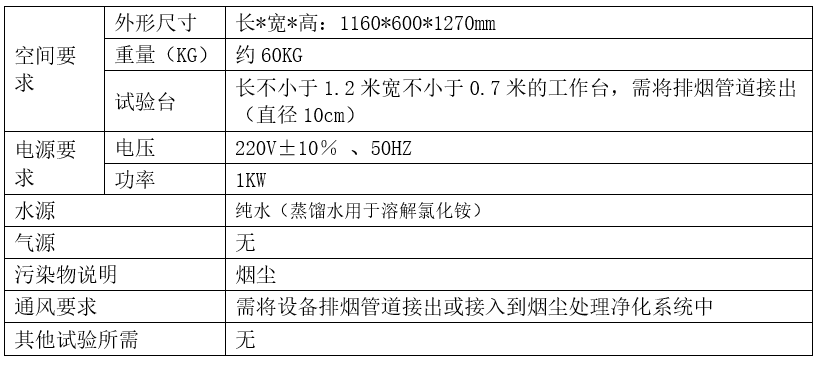

五、安装条件表：用户自备
