XJ-1型携带式剪切仪

（1）概述：XJ-1型携带式剪切仪是我们自主研发的，可将不规则形状体的岩石原装试样进行直剪试验，所用试样不要求具备规则几何形状，因而适用于难以制成规则几何形状试样的某些岩体结构面和弱岩（如层面、断层破碎带、裂隙、滑动面、软弱夹层、各类页岩、千枚岩、片岩、蚀变岩、强风化岩石等），及某些土（如含砾石高强度黏性土、冰碛砾石等）。

我们的JX-1型剪切仪，是改进型的它不仅能测定岩体结构面、软弱岩石等，且较硬的岩石也能测定它的抗剪强度，克服了原来老的携剪仪遇到稍硬的岩石进行抗剪强度试验时翻跟头的情况。因为原来老式的携剪仪不是剪切力达不到，而是结构不合理，我们的改进让携剪仪进行了彻底的变化。适用范围大，实用价值高。

（2）主要参数：

1、外形尺寸：高480mm，长730mm，宽250mm；
2、重量：80Kg（包括两个油泵和各种配件）；
3、千斤顶：最大出力5吨），最大行程30mm
4、适合试样尺寸
结构面与软弱岩石(不规则试样) 、土直剪试验：碎石土直剪试验：砾石粒径≤2.0cm，
剪切盒容积L≤160mm，W≤150mm，H≤200mm；

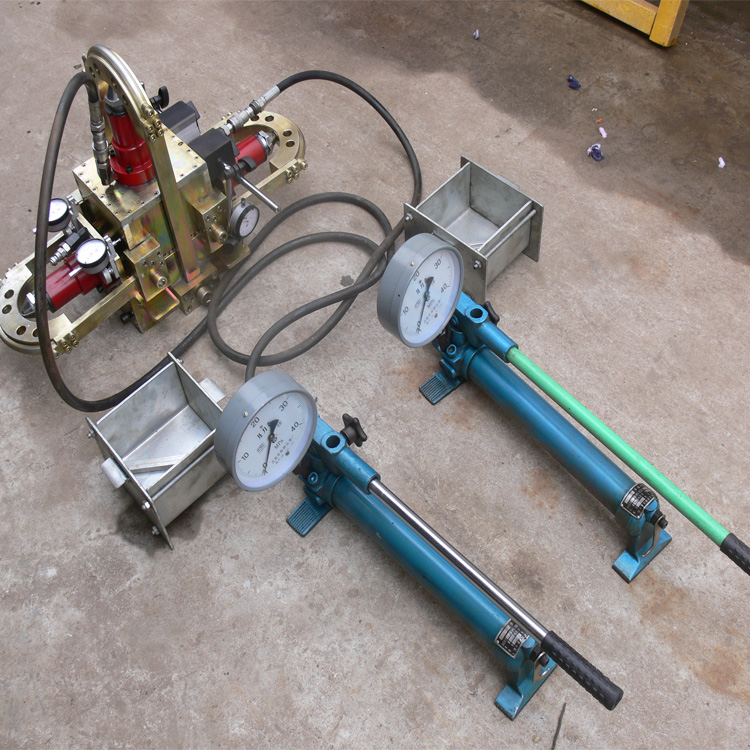

     XJ-1型携带式直剪仪图

（4） 试验目的

    携带式剪切仪试验是测定岩体结构面、软弱岩石、特殊土的峰值与残余值抗剪强度参数的一种较新的试验方法。通常取不少于6个相同岩性的不规则形状体试样，分别在不同正应力下，施加剪应力，测得破坏时的剪应力τ。 然后根据库仑公式τ=σtanφ+c，确定剪切面

的抗剪强度参数：内摩擦角和内聚力С。同时还利用剪切过程中的垂向位移与剪切位移确定剪切面的剪胀角。

（5） 试验设备与试验用品

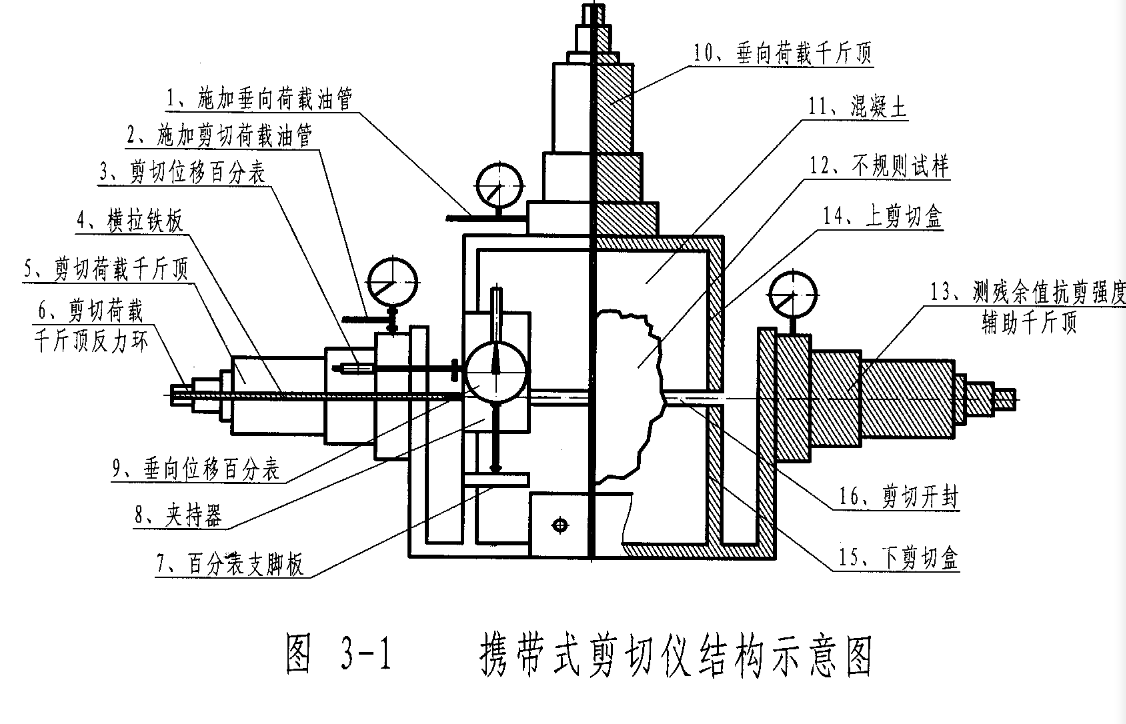

1) XJ-1型携带式剪切仪（见图3-1）可分为三个部分

1、 上、下剪切盒

2、 加荷系统。垂向、剪切两套系统，包括油泵（2个） 、千斤顶（6 t、3个） 。

3、 量表。压力表（2个） 、百分表（2个）

4、 制样盒（6个） 、剪切开缝垫条（12根）

（6） 试验原理

1、通过制样盒，将不规则体试样用混凝土包裹，浇铸成固定尺寸与固定形状试件后，安放在相同尺寸相同形状的特定的仪器中（即携带式剪切仪中），进行试验。由于本试验所用试样不要求具备规则几何形状，因而适用于难以制成规则几何形状试样的某些岩体结构面和弱岩（如层面、断层破碎带、裂隙、滑动面、软弱夹层、各类页岩、千枚岩、片岩、蚀变岩、强风化岩石等），及某些土（如含砾石高强度黏性土、冰碛砾石等）。

2、通过（1）的方式将试件转换为规则形状体并直剪后，便可完全遵照库仑公式，进行试验和资料整理。
