YDS-2型携带式岩土力学性质多功能试验仪

该仪器通过中国测试技术研究院的检测，其机械性能各项指标全达要求。

2006年1月，由四川省科学技术厅组织岩土工程界权威专家鉴定：“该仪器为国内首创，性能和指标达到国内领先水平。

（1）、特点

本仪器是集下述六种仪器功能于一体的多功能试验仪

1．500KN岩石压力机(能完成岩石的抗压、抗拉、变形性测试)；

2．岩石直剪仪

3．携带式剪切仪（可将不规则形状体的岩石原装试样进行直剪试验，所用试样不要求具备规则几何形状，因而适用于难以制成规则几何形状试样的岩体结构面和弱岩（如层面、断层破碎带、裂隙、滑动面、软弱夹层、各类页岩、千枚岩、片岩、蚀变岩、强风化岩石等），。

4．点荷载仪

5．小粒径碎石土直剪仪

6．土直剪仪

本仪器在试验的构思与仪器的设计、加工方面具有新颖性和创造性，特别是在其中的直剪试验项目上更具有独到之处。

本仪器设计合理，结构紧凑，加工精细，可全部拆卸装箱，相对而言具有体积小，重量轻，重量出力比小等特点。便于搬运，现场易于安装，使用简便，试验快捷，维修方便。

本仪器能测试岩石的力学性质指标及土的大部分力学性质指标，可满足一般工程的地质勘察、岩土工程的试验要求，故能广泛适用于工程地质勘察队、测试队和大专院校、科研单位的现场试验。

（2）主要用于现场或室内进行以下试验项目：

1．岩石变形试验；

2．岩石抗压强度试验

3．岩石抗拉强度试验；

4．岩石点荷载强度试验（能完成国内钻机的中～小不同直径岩心与不规则样的抗压、　抗拉测试。抗压强度最小可测试到５Mpa（软岩），最大可测试任何坚硬岩石）；

5．完整岩石直剪试验（适于国内钻机的中～小不同直径岩心和5cm×5cm直方柱体）；

6．岩石结构面与软弱岩石直剪试验（适于不易加工成型的不规则样, 软弱岩石试验范     围较XJ-1型携带式剪切仪更大）；

7．土直剪试验（直接测试钻孔取心土的抗剪指标，剪切面积可大于环刀面积）；

8．碎石土天然或饱和状态直剪试验（砾石粒径≤2.0cm的砂质碎石土）。

（3）主要技术指标

1．外形尺寸：高630mm，长700mm，宽370mm；

2．重量：约300Kg（包括两个油泵和各种配件）；

3．垂直千斤顶：最大出力500KN（50吨），最大行程60mm，分辨率600N(60kg)；

水平千斤顶：最大出力300KN（30吨），最大行程60mm，分辨率５00N(50kg)；

4．适合试样尺寸：

1）岩石变形和抗压强度试验：φ=50～56mm或50mm×50mm，H=100～112mm；

2）岩石抗拉强度试验：φ=50～56mm，H=50～56mm；

3）岩石点荷载强度试验：L、W、H均40～60mm，六个端面尽量平行；

4）完整岩石(规则试样)直剪试验：φ=50mm、56mm、71.5mm、90mm等尺寸圆柱体，H=50～100mm；横断面50mm×50mm方柱体；

5） 岩石结构面与软弱岩石(不规则试样)直剪试验：L≤150mm，W≤150mm，H≤160mm；

6） 土直剪试验：φ=90mm，H=30mm；

7) 碎石土直剪试验：砾石粒径≤2.0cm，剪切盒容积L=150mm，W=150mm，H=150mm，

（4）、主要配置

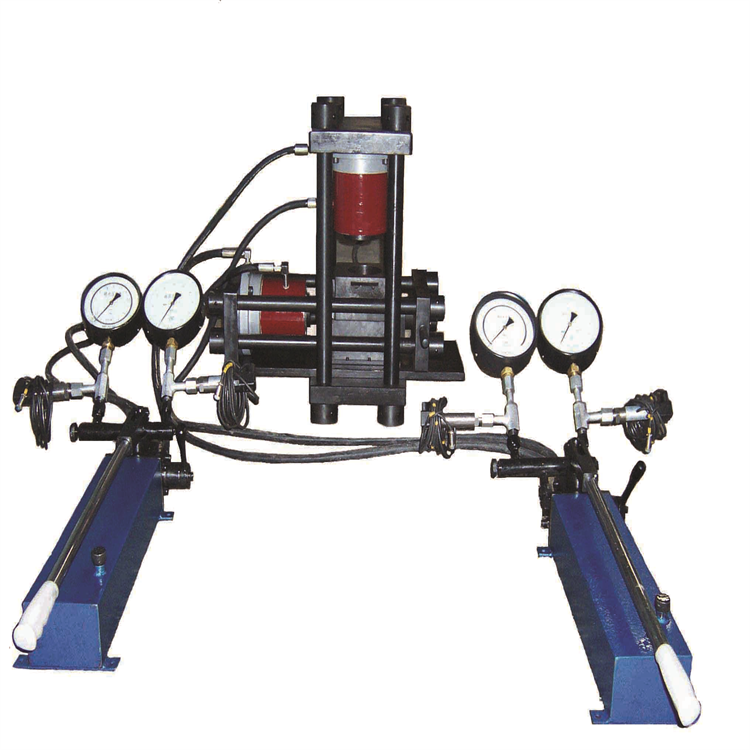

YDS携带式岩土力学性质多功能试验仪图
