一、简介：

JT-8210型无线静态应变测试分析系统，是一种对各种电阻应变计及应变式传感器，包括全桥、半桥、四分之一桥，进行应变测试分析系统。本系统全机采用全新设计。系统采用4G上传云平台、4G远程电脑软件采集。

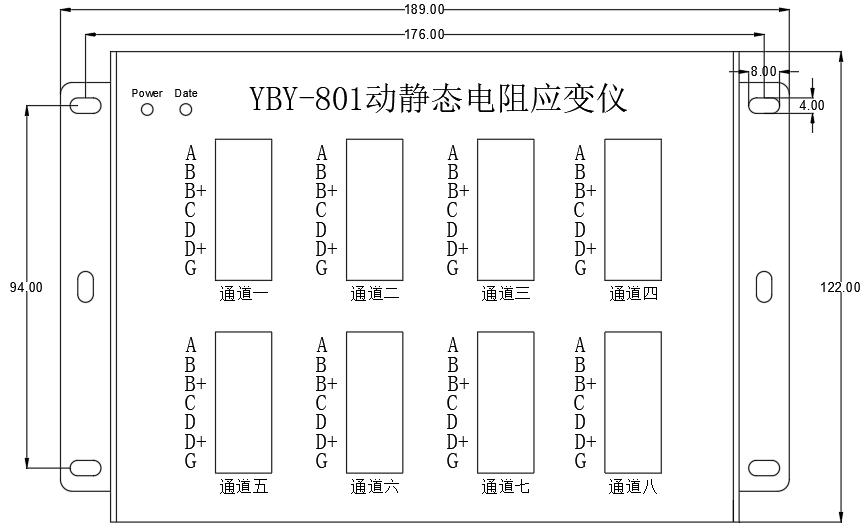

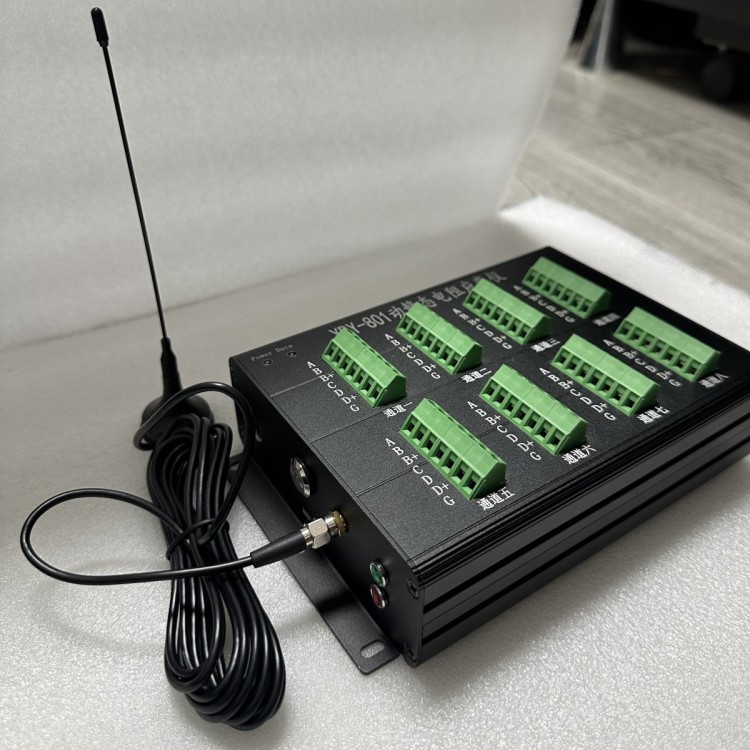

图1 采集仪面板

二、连接传感器

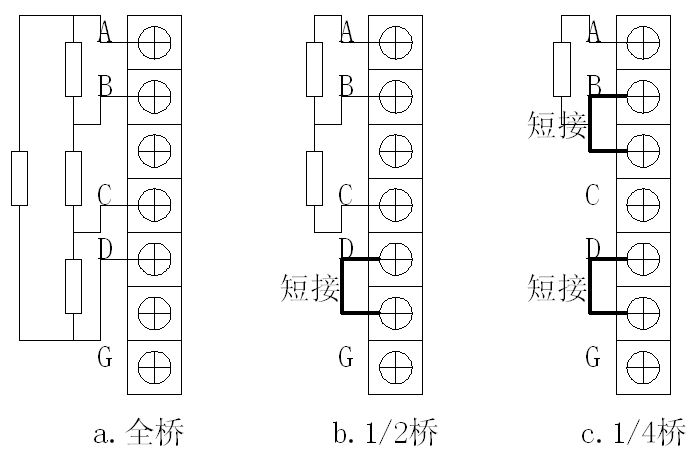

传感器连接连接如图2所示。

图2 传感器接线图

a．全桥传感器接线：全桥传感器4+1根线，将4根信号线分别接到接线端A、B、C、D上，如果有屏蔽线，请将其接到G上。

b．1/2桥传感器接线：1/2桥传感器3+1根线，分别将3根信号线接到接线端A、B、C上，将D与其下方接线端子短接，如果有屏蔽线，请将其接到G上。

c．1/4桥传感器接线：1/4桥传感器2根线，分别接到接线端A、B上，将B与其下方接线端子短接，将D与其下方接线端子短接。

注：在连接传感器时，请尽可能关闭仪器电源，如果接线时实验已经开始，无法关闭电源，请注意不要将A、C两根线碰到一起。

三、数据采集

1、打开YBY-801采集仪电源，左侧银色按钮按下开关，指示灯红灯亮起表示已连接平台开始正常工作。

四、云平台登录

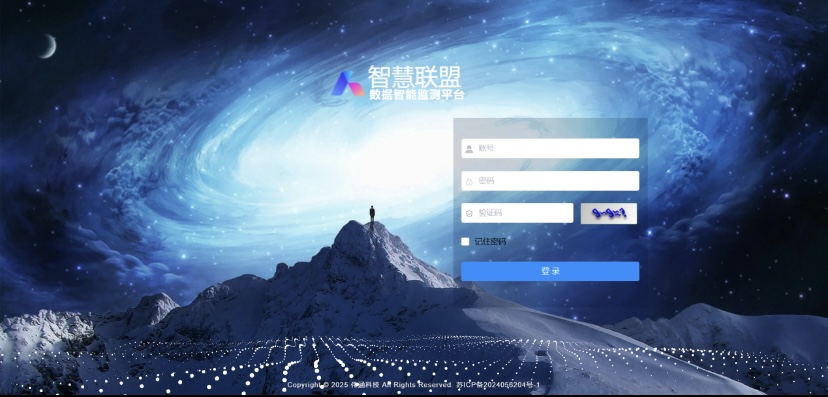

在电脑浏览器中，输入IP地址“http://data.cloud.zhlmyfw.com:9527/”，浏览器打开云平台，如图2、所示。

图2 云平台登录窗口

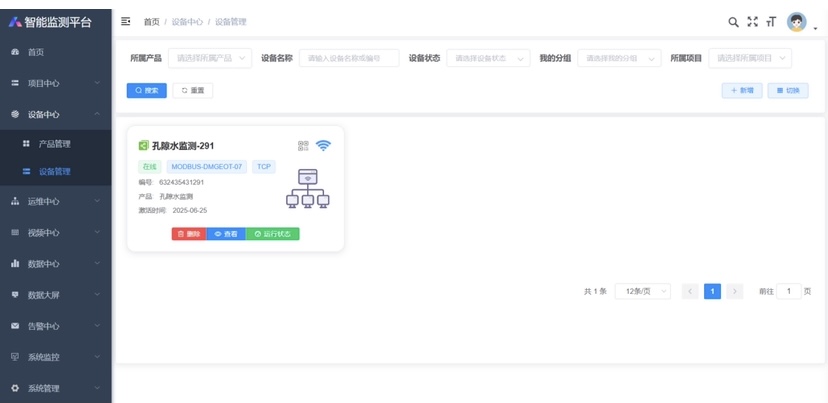

在该窗口中输入用户名“ZGDZKXY01”，密码“123456”。进入图3设备选择窗口。在该窗口中，会显示出该用户帐号下所有设备。

图3 设备选择窗口

五、云平台数据浏览

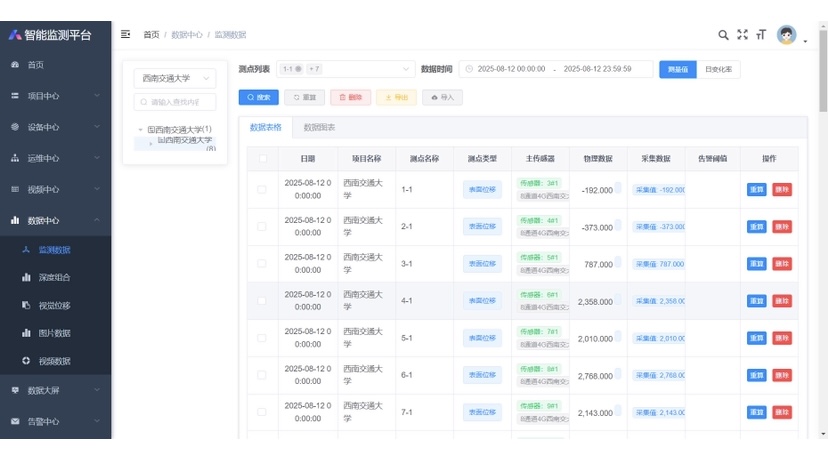

在图3窗口中，点击数据中心下的监测数据项目，在左侧选择用户设备所建立的项目，选择测点，出现图4所示数据显示窗口。

图4 数据显示窗口

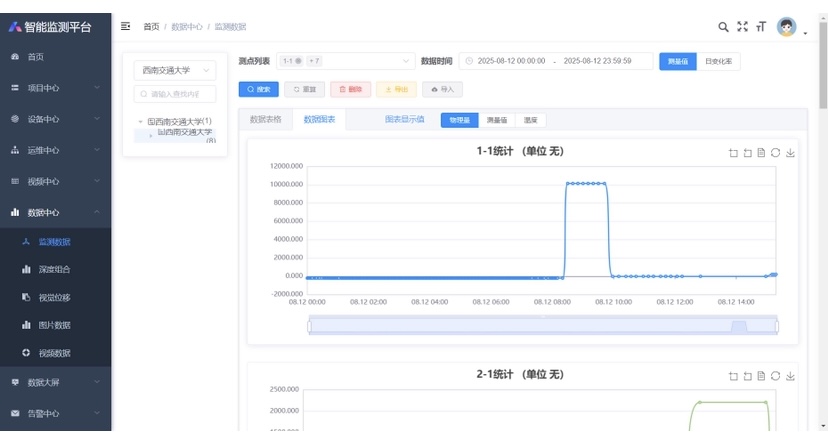

用户可以自己切换数据显示与图形显示功能，图形窗口如下图5所示。

图5 数据表显示

六、云平台数据下载

点击图6中，“导出”按键，可下载当前用户选择显示的数据。数据格式为EXCL。

图6
