TPZ-2型平板载荷无线遥控全电脑控制试验仪

      一、概述

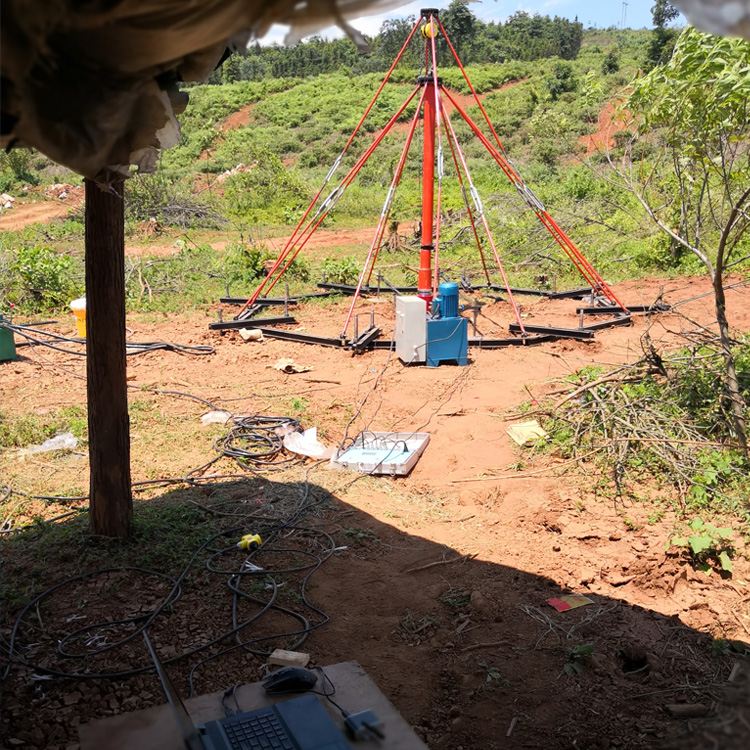

平板载荷试验是在一定面积的承压板向地基土逐级施加荷载，测求地基土的压力与变形特性的原位测试方法。它反映承压板下1.5-2.0倍承压板直径范围内地基土强度、变形的综合性状。适用于黏性土、粉土、砂土和碎石土等的测试。本套设备采用伞形架做反力、配备自动下锚系统，架设伞形架简单、速度快、成本低、反力强，用精密液压控制系统由无线系统控制，室内电脑控制载荷加压，卸荷，使操作人员有一个舒服的控制环境，且数据精确采集，合乎建设部GB50021-2001岩土工程勘察规范的指标。

二、主要技术参数

1、 荷载板直径：79.8cm

2、 液压油缸加载能力范围：40吨、60吨可选。

3、 油缸行程：120cm

4、 液压泵站额定压力：31.5MPa

5、 压力测试范围：0-40MPa

6、 位移测试范围：0-50mm

7、 测试方法：无线遥控（加压卸压数据存储）全电脑控制。

三、基本构造：

平板载荷试验仪由加载系统、测桥系统等组成。

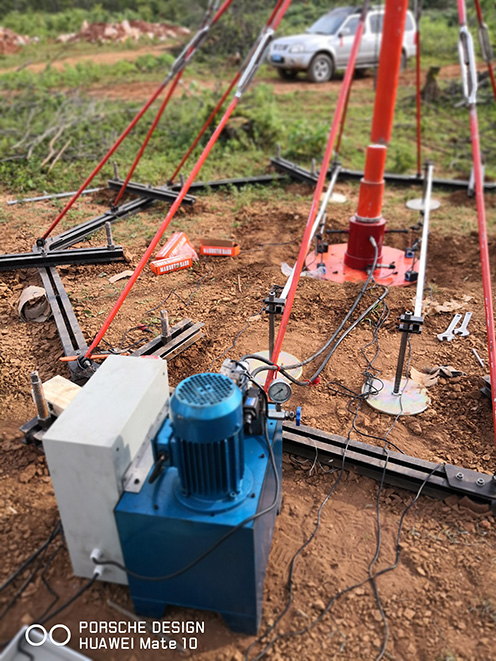

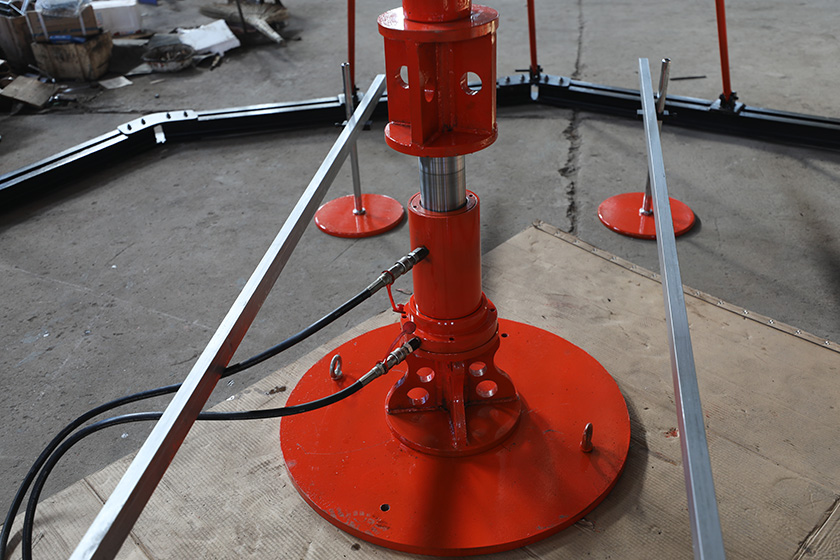

1、加载系统：伞形架、地锚、荷载板、油缸、液压泵站、高压油管液压传感器等组成。

2、 测桥：由横梁和位移传感器等组成。

四、试验要求

（一）承压板面积

承压板面积一般采用0.5m²，对均质、密实以上的地基上（如老堆积土、砂土）可采用0.1m²，对新近堆积土、软土和粗径较大的填土不应小于0.5m²。

二、TPZ-WX-380型无线静载荷试验仪

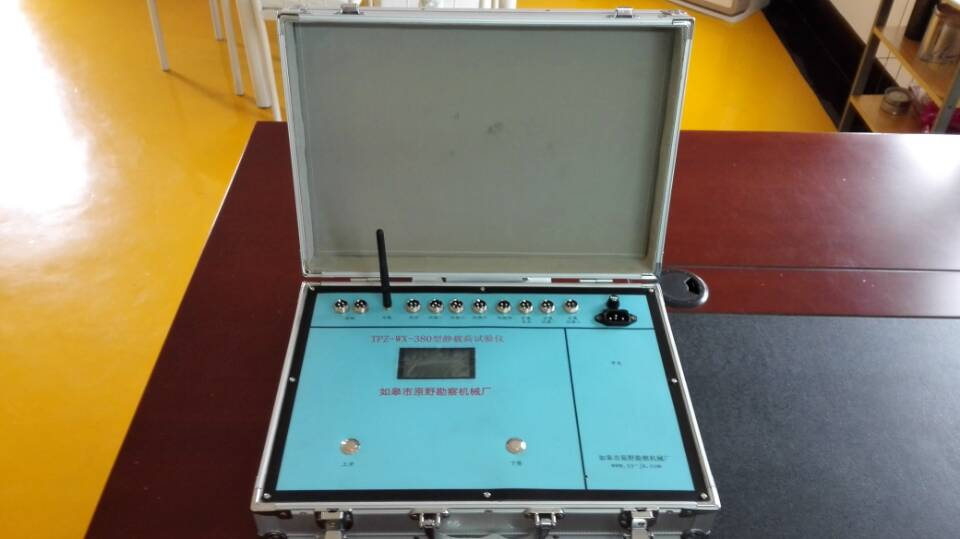

TPZ-WX-380型无线静载荷试验仪是江苏省“如皋市原野勘察机械厂”根据多年来本厂在原位测试方面工作经验、根据成都理工大学武汉大学提供的技术支持而研发的静载荷试验设备。该设备具有现场观察方便，可靠性好，傻瓜型操作界面为广大用户所认可。

设备主要技术指标如下：

1、 控制方式：电脑—仪表无线通讯控制方式；

2、 通讯距离：小于1000m；

3、 压力通道：一个压力传感器通道，压力值范围0－600KN，精度0.5%；

4、 压力控制：控制精度0.5%；加卸荷匀可控制；

5、 位移通道：4个位移通道，位移值范围0－50mm（可根据用户要求定制），精度0.3%fs；

6、 外接电源：AC380V、AC220V可选。

7、 采样间隔：1－250分钟可选。

8、 保压时间：1－10000分钟可选。

9、 数据传输：1次/S。

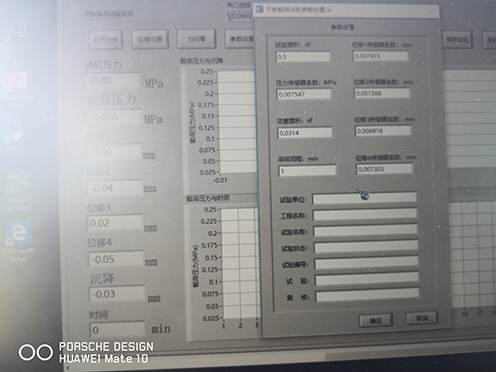

10、曲线显示：现场直接显示，荷载位移曲线、荷载时间曲线。

五：配置清单：
