复式消声器安装形式：

　　复式消声器，抗喷阻复式消声器竖直安装，消声器支架生根固定在炉顶，消声器重量由支架支撑，排汽管与接管焊接，由于消声器与接管是柔性连接，消声器设置了吸收热膨胀装置，可以吸收排汽管道的垂直热位移和水平热位移。

　　特点：复式消声器由小孔移频、扩容降压、吸声降噪等消声途径使其有更好的消声效果。一般有特殊消声要求的场所采用。

复式消声器用途及产品特点:

　　高效复式消声器，抗喷阻复式消声器设备被广泛使用于发电、化工、冶金、纺织等工业厂矿中用于各种型号锅炉、汽机排汽；风机；安全门等设备的消声降音。

　　复式消声器是阻止声音传播而允许气流通过的一种器件，是消除蒸汽排放动力性噪声的重要措施。衡量排汽消声器的好坏，主要考虑以下三个方面：

　　1、复式消声器的消声量能满足《工业企业噪声卫生标准》的要求；

　　2、复式消声器的适应性能；（即适应低中频谱宽带和高温高压等）

　　3、复式消声器的结构性能。（尺寸合理、造价低、寿命长等）

　　发电部门中的锅炉蒸汽不仅高温高压,且排放频带宽,仅靠小孔消声是不行的,我厂锅炉复式消声器是根据抗、喷、阻复合消声原理所研制，具有消声量大、适应频带宽、针对性设计(低压、中压、次高压、高压、超高压、亚临界、超临界等参数的各种锅炉、压力容器管道排汽放空),消声筒采用不锈钢(1Cr18Ni9Ti,12Cr1MoV)制造及安装方便的优点。

　　复式消声器消声器原理:

　　锅炉排汽复式消声器是建立在微穿孔板消声原理上制造，电厂锅炉蒸汽排放一般流速大，而流速大对小孔消声影响极大，所以我们需先控流，经过一次控流后的蒸汽再进入扩张室进一步降压消声，蒸汽经大容积降压后，从而形成低压蒸汽喷出，在此过程中，气流是经小孔径喷出，喷出后其各倍频带的声功率已降低，而声压级的频率被推高到20000Hz以上范围，其噪声大为削弱,但部分频率的二次噪音还需要进一步消声，我们在扩张室外加装阻性吸声棉结构，它系根据降压体所发出的剩余噪声的频谱特性所设计，用以有效地吸收剩余噪声。当用户按要求安装后，总消声量要达30-45分贝.使之达到<<工业企业噪声标准>>要求。

常用几种复式消音器形式:

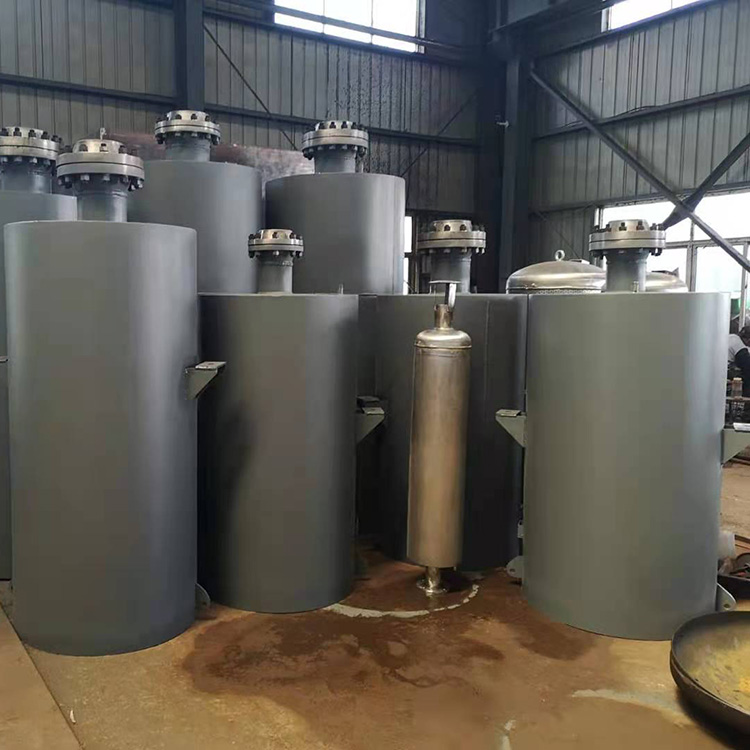

　　蒸汽复式消声器

　　本型复式消声器系综合了合理的消声原理所设计。 高压蒸汽在消声器内经一次控流后进入降压体经大容积扩压后，从而形成低压蒸汽后喷出，在此过程中，汽流内能部分转化成某种频率的声能，其噪声虽然功率大为削弱，但往往会因排汽偏离设计值等诸原因，使噪声仍然高于标准值。为此，在降压体外设计了一只双层结构的阻声罩，它系根据降压体所发出的剩余噪声的频谱特性所设计，用以有效地吸收剩余噪声。当用户按要求安装后，总消声量可达36～45分贝。

　　复合型消声器，适用于450度以内，6.4Mpa以内

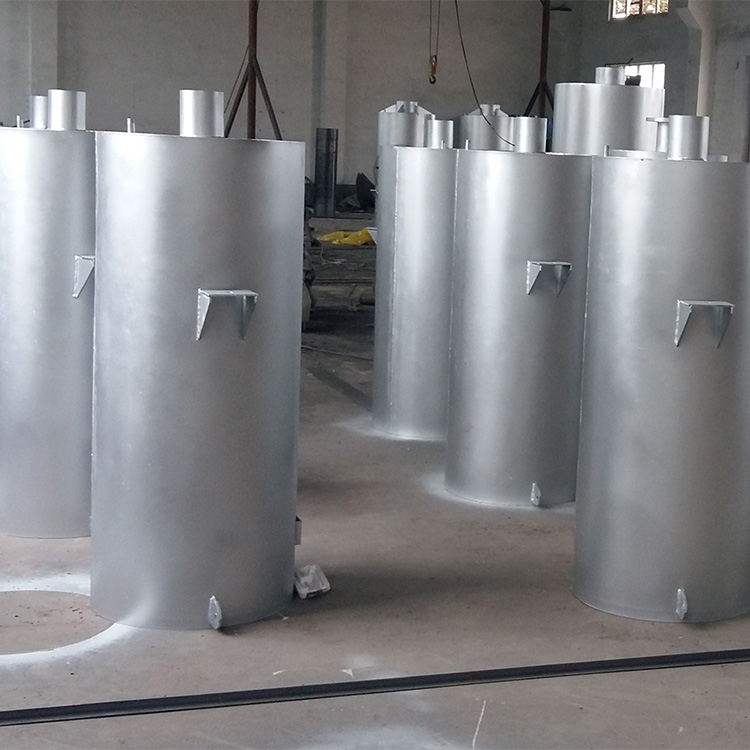

　　TB型蒸汽排汽消声器，TB指带阻声罩消声器 （复合式），在小孔型的基础上增加了阻声罩，有消音棉填料，气体从底部接管进入，从上部排出。由于有消音棉填料，适合于压力在6.4Mpa以内，否者填料被吹出，壳体是碳钢适用于450度以内。

　　TA-3.82-10/57型号含义：TA代表，复合式排汽消声器，57代表接口外径为57mm，10代表排汽量为
