一、蒸汽消声器用途及产品特点：

　　蒸汽锅炉等有关热力设备的蒸汽排放所发出的噪声，远远超过了我国所颁布的《工业企业噪声卫生标准》规定的数值（见附录一、二）。为此，本厂销售了蒸汽消声器系列产品，主要使用与发电、化工、冶金、纺织等工业部门中的锅炉汽轮机等热力设备蒸汽排放的有效消声。

　　本系列蒸汽消声器是根据抗、喷、阻复合消声原理所研制，具有消声量大、体积小、重量轻及安装方便的优点。根据用途的不同，本厂销售了如下几种形式：

　　1、锅炉点火排汽消声器（TB）型

　　为抑制高压汽流排放噪声，当前世界上已具有多种形式的的消声器，其原理大多采用多级节流降压，由于其结构复杂、重量大、难以解体检修，因而限制了其应用范围。本结构的消声器克服了上述缺点。

　　本型蒸汽消声器系综合了合理的消声原理所设计。高压蒸汽在排汽消声器内经一次控流后进入降压体经大容积扩压后，从而形成低压蒸汽后喷出，在此过程中，汽流内能部分转化成某种频率的声能，其噪声虽然功率大为削弱，但往往会因排汽偏离设计值等诸原因，使噪声仍然高于标准值。为此，在降压体外设计了一只双层结构的阻声罩，它系根据降压体所发出的剩余噪声的频谱特性所是设计，用以有效地吸收剩余噪声。当用户按要求安装后，总消声量要达36～45分贝。

　　2、蒸汽安全门消声器（TA型）

　　重所周知，对于锅炉等热力装置的安全门，其排汽即应避免过大的噪声，更应让汽流顺利排出，为此，以往常见的多级节流及小孔喷注的消声手段应不宜采用，这种限制历来是安全门消声器的设计难点，也是安全门消声器消声效果差的原因。本消声器用于安全门的消声器同样采用了抗、喷、阻的消声原理，其中以大孔扩容代替了直径较小的控流孔，在结构上更强化了抗、喷、阻消声机理，达到了理想的消声效果。

　　3、低压蒸汽消声器（TD型）

　　各工矿企业使用着大量01.3MPa及以下的低压锅炉，在电站热力系统中也有着大量的低压热力装置，如背压式汽轮机、除氧器、辅助气器、汽轮油泵、锅炉连续排污、定期排污膨胀器等。上述设备的排汽管要求配置结构轻便、安装更方便的消声器。本厂针对不同的消声对象，设计有专用的除氧器系列、背压式汽轮几系列及其它系列产品，可满足用户的要求。

　　上述排汽消声器其消声效果能满足《工业企业噪声卫生标准》的要求，已在国内获得了广泛的应用。

　　用于N3型汽轮机，20T/H低压锅炉过热器蒸汽排放。锅炉压力13at，蒸发两20T/H、排汽量10T/H。

　　二、产品系列及外形尺寸

　　1、蒸汽消声器(小孔型，适用于高温高压）

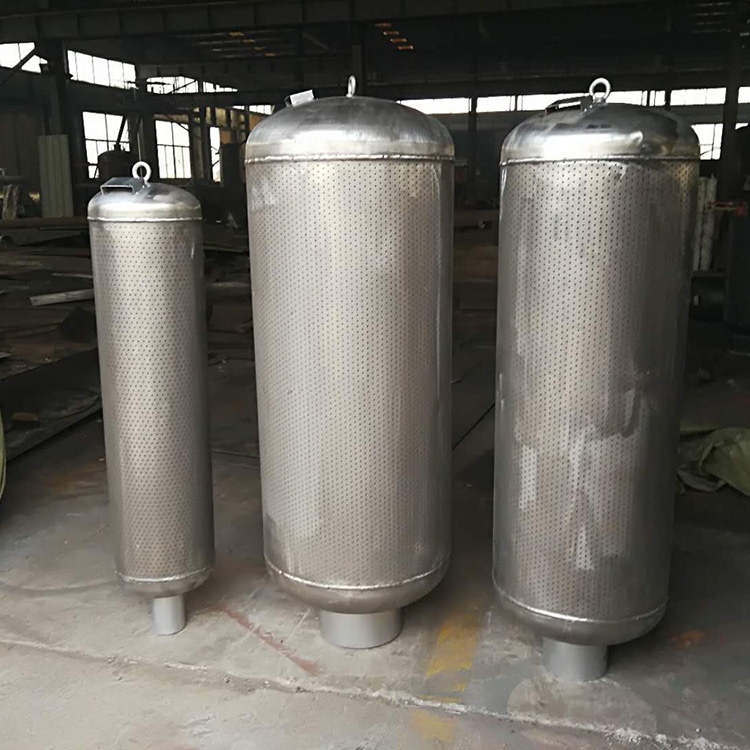

　　TA型排气消声器，TA指小孔消声器（小孔型），适用于高温高压，无消音器棉填料，消音器四周均为是小孔，气体从 底部接管进入，从四周排出。

　　TA-3.82-10/57 型号含义：TA代表小孔排汽消声器，3.82代表压力3.82Mpa，57代表接口外径为57mm，10代表排汽量为10T/H。

　　2、蒸汽消声器（复合型，适用于450度以内，6.4Mpa以内）

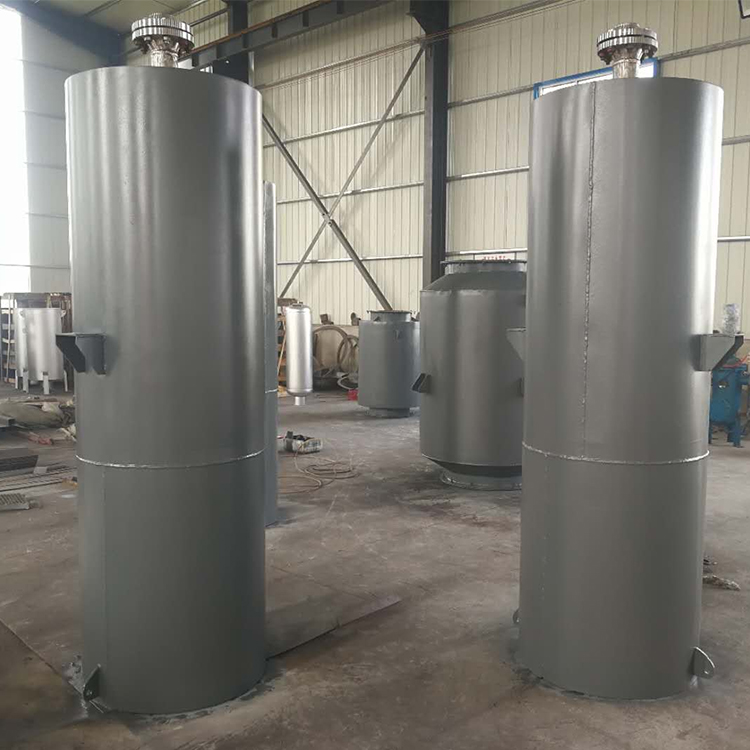

　　TB型蒸汽排汽消声器，TB指带阻声罩消声器 （复合式），在小孔型的基础上增加了阻声罩，有消音棉填料，气体从底部接管进入，从上部排出。由于有消音棉填料，适合于压力在6.4Mpa以内，否者填料被吹出，壳体是碳钢适用于450度以内。

　　TB-3.82-10/57型号含义：TB代表，复合式排汽消声器，57代表接口外径为57mm，10代表排汽量为10T/H。

　　三、选型指南

　　1、本厂销售的蒸汽消声器分下列三大类型：

　　①蒸汽消声器：用于高、中压锅炉点火排汽消声，由表1选型。

　　②蒸汽消声器：用于高、中压蒸汽安全门排放消声，由表2、表3选型。

　　③TD型低压通孔消声器：用于各种0.16Mpa以下的锅炉、除氧器、背压式汽轮机及其余电站辅机装置的蒸汽排汽消声。由表4、表5选型。凡表中未列入的，用户可提供设备的蒸汽参数、排放量及管道接口尺寸等资料，由本厂代为选型。

　　2、型号模式：

　　（Ⅰ） （Ⅱ） （Ⅲ）

　　（Ⅰ）由两个或三个英文字母组成

　　第1个字母表示消声器结构特征　　T—通孔式消声器。

　　第2个字母表示消声对象　　　B—锅炉点火排汽及其他人工排汽 　　A—安全门　　　D—低压通孔式消声器

　　当用于某些特殊用途时，还设置了用英文小写字母表示的第三个字母，如：

　　b—背压式汽轮机　　y—除氧器

　　（Ⅱ）表示锅炉蒸汽的绝对压力，at（对于中间再热机组的再热器，则用分式中的分母表示温度）。

　　（Ⅲ）分子表示锅炉蒸发量T/H；分母表示消声器排汽量T/H。

　　此外，对需要区分过热蒸汽及饱和蒸汽的消声器，在第Ⅲ栏后，另加（过）或（饱）字样，以示区别。

　　四、安装须知：

　　①排汽消声器应垂直于厂房顶安装，如图3所示，用型钢支架将消声器座架与厂房相固定。

　　②为增加厂房顶高空的抗风能力， 排汽消声器体采用支撑式支座，为此， 排汽消声器前的排气管应有一段膨胀弯管以吸收热胀，如原排汽管段垂直方向已装有疏水盘，则膨胀弯管要免装。

　　③排汽消声器体底部均设计有疏水管或疏水孔，应检查孔口应畅通。

　　④排汽管穿出厂房顶平台的洞口，应有薄钢板制作防雨罩一只（如图3）。

　　⑤对安全门，原则上一只安全门配一只消声器，安全门有单座及双座两种，对双座式可在安装时将排汽管合并成一根总管与消声器相连通，但对排汽量较大的双座式安全门，也可以安装两只消声器。

　　⑥对用于除氧器、射汽式抽气器排汽等小排量的排汽消声器，外形设计成管式，安装较为方便。安装方式如图4所示，排汽消声器垂直地沿主厂房墙、柱安装。在墙、柱上设置型钢滑动支架，将消声器及管道架设其上，消声器排放口应对着屋顶方向。应注意，该型消声器出厂时已制有固定支座，当采用滑动支架式安装时，固定支座可以不用。
