过热器排气消声器特点:

　　效抗喷阻型系列过热器排气消声器设备被广泛使用于发电、化工、冶金、纺织等工业厂矿中用于各种型号锅炉、汽机排汽；风机；安全门等设备的消声降音。

　　过热器排气消声器是阻止声音传播而允许气流通过的一种器件，是消除蒸汽排放动力性噪声的重要措施。衡量排汽消声器的好坏，主要考虑以下三个方面：

　　1、过热器排气消声器的消声量能满足《工业企业噪声卫生标准》的要求；

　　2、过热器排气消声器的适应性能；（即适应低中频谱宽带和高温高压等）

　　3、过热器排气消声器的结构性能。（尺寸合理、造价低、寿命长等）

　　发电部门中的锅炉蒸汽不仅高温高压,且排放频带宽,仅靠小孔消声是不行的,我厂锅炉排汽消声器是根据抗、喷、阻复合消声原理所研制，具有消声量大、适应频带宽、针对性设计(低压、中压、次高压、高压、超高压、亚临界、超临界等参数的各种锅炉、压力容器管道排汽放空),消声筒采用不锈钢(1Cr18Ni9Ti,12Cr1MoV)制造及安装方便的优点。

过热器排气消声器原理:

　　过热器排气消声器是建立在微穿孔板消声原理上制造，电厂锅炉蒸汽排放一般流速大，而流速大对小孔消声影响最大，所以我们需先控流，经过一次控流后的蒸汽再进入扩张室进一步降压消声，蒸汽经大容积降压后，从而形成低压蒸汽喷出，在此过程中，气流是经小孔径喷出，喷出后其各倍频带的声功率已降低，而声压级的频率被推高到20000Hz以上范围，其噪声大为削弱,但部分频率的二次噪音还需要进一步消声，我们在扩张室外加装阻性吸声棉结构，它系根据降压体所发出的剩余噪声的频谱特性所设计，用以有效地吸收剩余噪声。当用户按要求安装后，总消声量要达30-45分贝.使之达到<<工业企业噪声标准>>要求。

　　过热器排气消声器的型号：

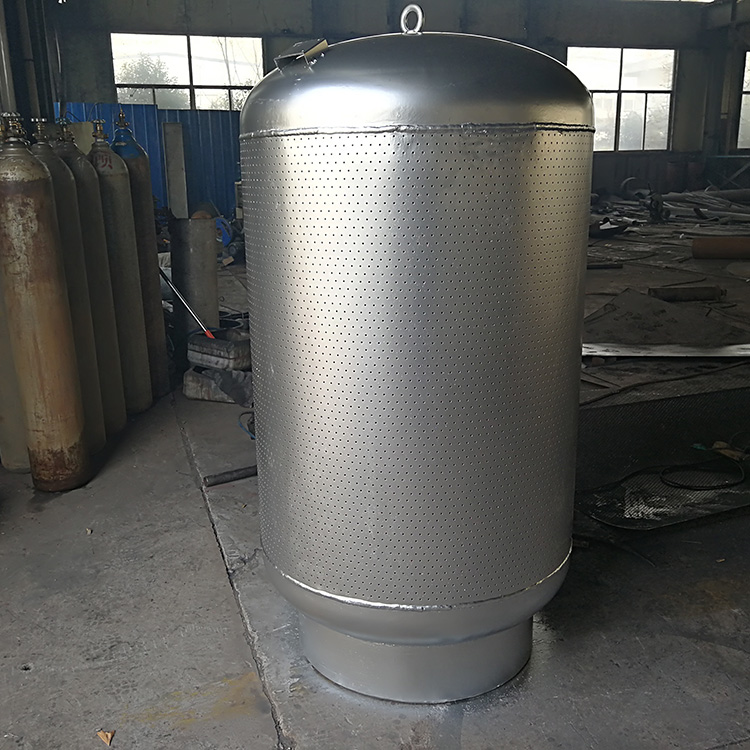

　　小孔型，适用于高温高压

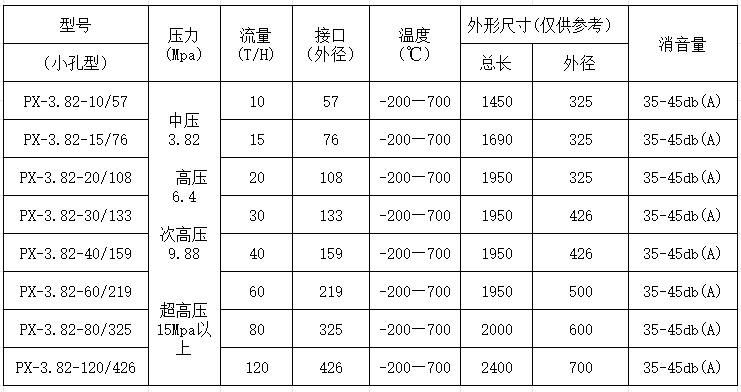

　　TA型排气消声器，TA指小孔消声器（小孔型），适用于高温高压，无消音器棉填料，消音器四周均为是小孔，气体从 底部接管进入，从四周排出。

　　TA-3.82-10/57 型号含义：TA代表小孔排汽消声器，3.82代表压力3.82Mpa，57代表接口外径为57mm，10代表排汽量为10T/H。

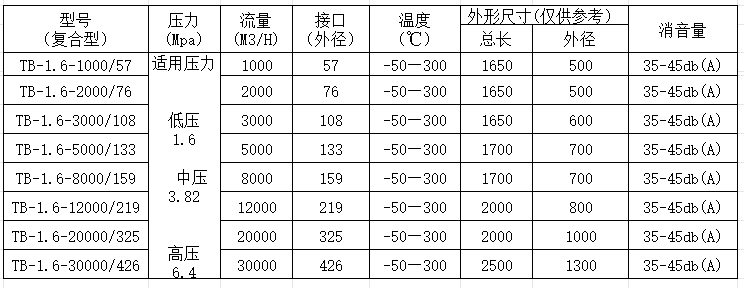

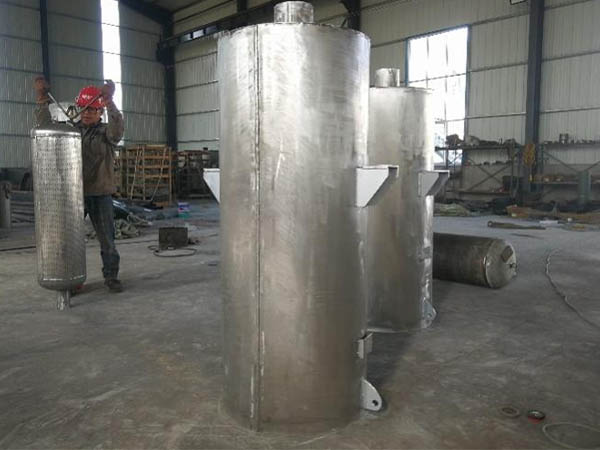

　　TA型排气消声器，TA指带阻声罩消声器 （复合式），有消音棉填料，气体从底部接管进入，从上部排出。由于有消音棉填料，适合于压力在6.4Mpa以内，否者填料被吹出，壳体是碳钢的适用于300度以内。

　　TA-1.6-10000/57 型号含义：TA代表，复合式排汽消声器，57代表接口外径为57mm，1000代表排汽量为1000M3/H。

　　安装须知:

　　1、消声器应垂直于厂房顶安装，用型钢支架将消声器座架与厂房相固定。

　　2、为增加厂房顶高空的抗风能力，消声器体采用支承式支座，为此，消此，消声器前的排汽管应有一段膨胀弯管以吸收热胀，如原排汽管段垂直方向已装有疏水盘，则膨胀弯管要免装。

　　3、消声器体底部均设计有疏水管或疏水孔，应检查孔口应畅通。

　　4、排汽管穿出厂房顶平台的洞口，应用薄钢板制作防雨罩一只。

　　5、对安全门，原则上一只安全门配一只消声器，安全门有单座及双座两种，对双座式可在安装时将排汽管合并成一根总管与消声器相连通，但对排汽量较大的对座式的安全门，也可以安装两只消声器。

　　6、对用于除氧器、射汽式抽气器排汽等小排量的消声器，外形设计成管式，安装较为方便。安装方式如图4所示，消声器垂直地沿主厂房墙、柱安装。在墙、柱上设置型钢滑动支架，将消声器及管道架设其上，消声器排放口应对着屋顶方向。应注意，该型消声器出厂时已制有固定支座，当采用滑动支架式安装时，固定支座可以不用。
