塑料检查井

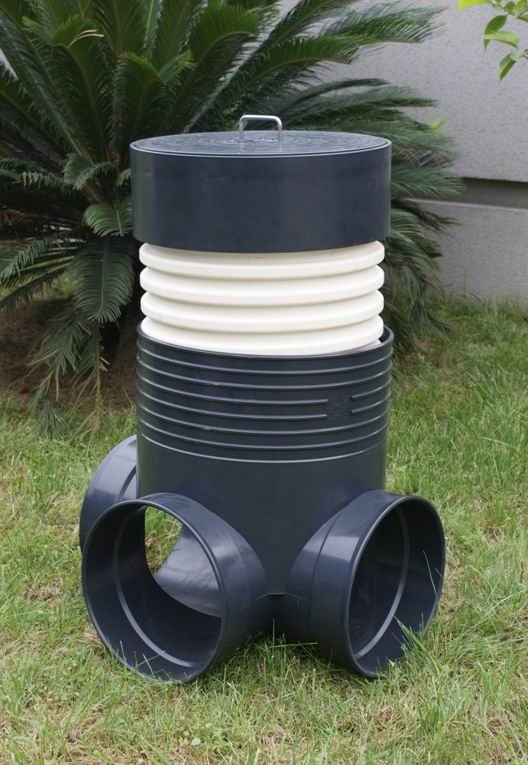

塑料检查井由井座、井筒、井盖和塑料检查井零配件组成。检查井井筒可采用埋地排水管材，如PVC-U双层轴向中空管、HDPE中空缠绕管等。根据接管数和角度不同有起始井座、直通井座、三通井座、四通井座、90度弯头井座等。为了适应各种排水状况，塑料检查井同时配套有内外径转换接头、马鞍接头、变径接头、汇合接头、变角接头等与之配套的塑料检查井零配件。这些零配件和井座共同用来整个排水系统的流通性和密封性。检查井井盖可采用铸铁检查井盖、复合材料检查井盖、钢纤混凝土检查井盖。质量符合现行《建筑小区排水用塑料检查井》CJ/T233-2006的要求。颜色为白色或灰色，井筒内外壁应光滑、平整表面不应有气泡、裂口、凹陷、色泽不均匀及分解变色线。塑料井筒井座在15KN静载载荷压力下无开裂、裂缝。

塑料检查井适用的范围：

1)建筑小区(居住区、公共建筑区、厂区等)、城乡市政、工业园区、旧城改造等范围内埋地塑料排水管道外径不大于1200mm、埋设深度不大于8m的塑料排水检查井工程的设计、施工和维护保养。

2)一般土质、软土土质、季节性冻土土质和湿陷性黄土土质条件下的塑料排水检查井施工。

3)抗震设防裂度为9度及9度以下的地区。

4)一般车道的地面荷载按汽车总重15t(后轮压5t);消防车道的地面荷载按汽车总重30t(后轮压6t)设计。

5)地下水位按地面下不1.0m设计。

塑料检查井的功能优势主要有五点:

节地、节能、节水、节材、环保。

(1)、耐酸碱腐蚀耐老化、使用寿命长。

(2)、环保。塑料检查井的材料是高密度聚乙烯塑料无味，使用后可回收利用。属于化学环保建材，符合国家环境保护的大政方针。

(3)、均匀沉降、抗压。管道与井座柔性连接，管道与井座的粘土共同运动、很好的解决了传统检查井与塑料管道连接所产生的不均匀沉降问题，有效防止地面塌陷。

(4)、施工方便快捷。采用分体组装结构、井筒可现场切割、调整，适应各种安装深度要求，有效降，大大提高施工进度，缩短工期是传统检查井的10-20倍以上;并可全天候施工，砖砌检查井和其他水泥砖砌井与之无法相比。

(5)、排水。内壁光滑流畅，设有导流槽，污物不易滞留，减少了堵塞的可能，有着出色的排水性能，雨污排放率是传统检查井的1~3倍。

(6)、重量轻，易于运输和安装，性能，承载能力强;适配性强品种齐全，可任意调节井筒高度及在筒体上打孔，调节方向，满足工程安装的一切需求。

(7)、综合造价低，维护费用少，比传统检查井具优势;可以回收循环利用，有着的社会效益。

(8)、密封性能好、防渗漏。因采用柔性连接的方式:灵活方便，能克服风尘、沙灰的恶劣施工环境:密封性好能杜绝雨污水渗漏、泄漏，以防止地下水污染。还可克服因路面增高而不能重复插入的困难。

(9)、节约材料。塑料检查井由高分子树脂为加工材料替代了红砖水泥，节约了表土资源;建筑小区所用规格缩小，大大节约了检查井埋地所占用的土地空间。

井坑与基础

1、井坑应与管沟同时开挖，开挖时井座主管线应与管沟中管道在同一轴线。井坑边坡与管沟边坡一致。井坑开挖时，不得扰动基土挖;如基土受到扰动，则应按现行的《给排水管道工程施工及验收规范》GB50268的有关规定，根据基土土质采取补救措施。有沉泥室雨水检查井井坑，应根据选用的规格，局部开挖沉泥室深度。井坑开挖应根据选用的规格，考虑井座主管线偏置因素，偏置端得坑壁应与管沟齐平。

2、地下水位较高的地区或雨季施工，应有排水，降位措施。

3、检查井基础应根据当地地质勘察资料和回填土下拽力经计算确定。当无资料时，可按检查井基础图施工。

检查井接管安装

1、检查井井座与管道连接安装顺序，应先从接户管上游段开始安装，以井-管-井-管顺序安装，并逐渐向下游支管，干管延伸。

2、井座接头与管道连接施工方法，应与同类型接头的管道连接的施工方法一致。

3、井座与汇入管，排出管连接需要变径，采用异径接头时，当汇入管径小于井座接口管径时，应管平接;井座排出管接口大于下游管道时，应管内底平接。

4、管道采用可变角接头或球形接头调整坡度时，当其管径为315mm,应采用工具，不得使用链条扳手。

5、附加接头的安装，应根据井筒尺寸和连接管道的直径，采用工具在井壁上开孔，孔洞圆周边缘应平整，安装附加接头不得倒坡。

6、在地下水位较高或雨季施工期间，在管道(含检查井)安装完成(但尚未进行试验)时，应采取防止井体上浮的技术措施。

井筒安装

1、井筒的长度应为井座连接井筒的承口底部至设计地面的高度，再减去井筒至地面的净距。当地面或路面标高难以确定时，井筒长度可适当预留余量。

2、井筒插入井座应保持垂直。井筒插接时，不得使用重锤敲打，应采用收紧工具。

回填

1、回填应在排水管线(含管道和检查井)验收合格后进行，并与管道沟槽的回填同时进行。

2、回填前可用砂土袋、钢钎、木支撑将井座、井筒固定，并应排除基坑、沟槽内积水。

3、回填材料:从管底基础面至管以上0.5m范围内的沟槽回填材料可用碎石屑、粒径小于40mm的砂硕、高(中)钙粉煤灰，中粗砂或沟槽开挖出的良质土。

4、回填土不得采用淤泥，垃圾和冻土等，并不得夹带石块，砖及其他带有棱角的硬块物体。

5、在当地大冻土深度大于等于1.0m时，在冰冻层范围内，应在井筒周围不少于100m范围内回填中粗砂。

6、回填应采用人工分层对称回填，其密实度与管道回填一致，并不得使井筒产生位移和倾斜，严禁机械回填。

井盖安装

1、井盖安装前应测量井筒的长度，切割井筒的多余部分。

2、安装井盖应按检查井的输送介质性质确定，污水井盖和雨水井盖等不得混淆。

3、有防护盖座的污水检查井的井筒上口还应安装内盖。

4、采用C20细石混凝土现场浇捣;如需采用钢筋混凝土预制，需经结构另行设计。

闭水试验

应按现行的埋地塑料排水管道工程技术规程进行闭水试验。

1.对于回填土来说，一般不能掺杂石块以及其他带有棱角的硬块物体;

2.应该进行分层对称回填，不能使井筒发生位移和倾斜;

3.在进行分层回填的时候需要注意每层虚铺回填土厚度不应大于300mm

4.回填应该采用人工，不应采用机械;

5.在回填的每层都应用木夯等轻型夯实工具对称夯实，其密实度与管道回填一致;

6.回填应在排水管线验收合格后进行;标龙激光打标机

7.回填前应排除基坑、沟槽内积水;

8.在道路上的塑料检查井回填至井筒上部时，应根据回填土土质及回填地基承载力特征值在井筒周围预留井盖基础基坑尺寸;

9.塑料检查井回填应与管道沟槽的回填同时进行;

10.回填土不得采用淤泥、垃圾和冻土等;

11. 回填前可用砂土袋、钢钎、木支撑将井座、井筒固定。
