成孔作用：在混凝土浇筑时形成预应力筋的孔道，便于后期穿束和张拉。

防腐保护：隔离预应力筋与外界环境（如水、空气、氯离子等），延长结构使用寿命。

位移适应：金属波纹管可轻微变形，适应混凝土收缩、温度变化等引起的微小位移。

根据材质和工艺，桥梁波纹管主要分为两类：

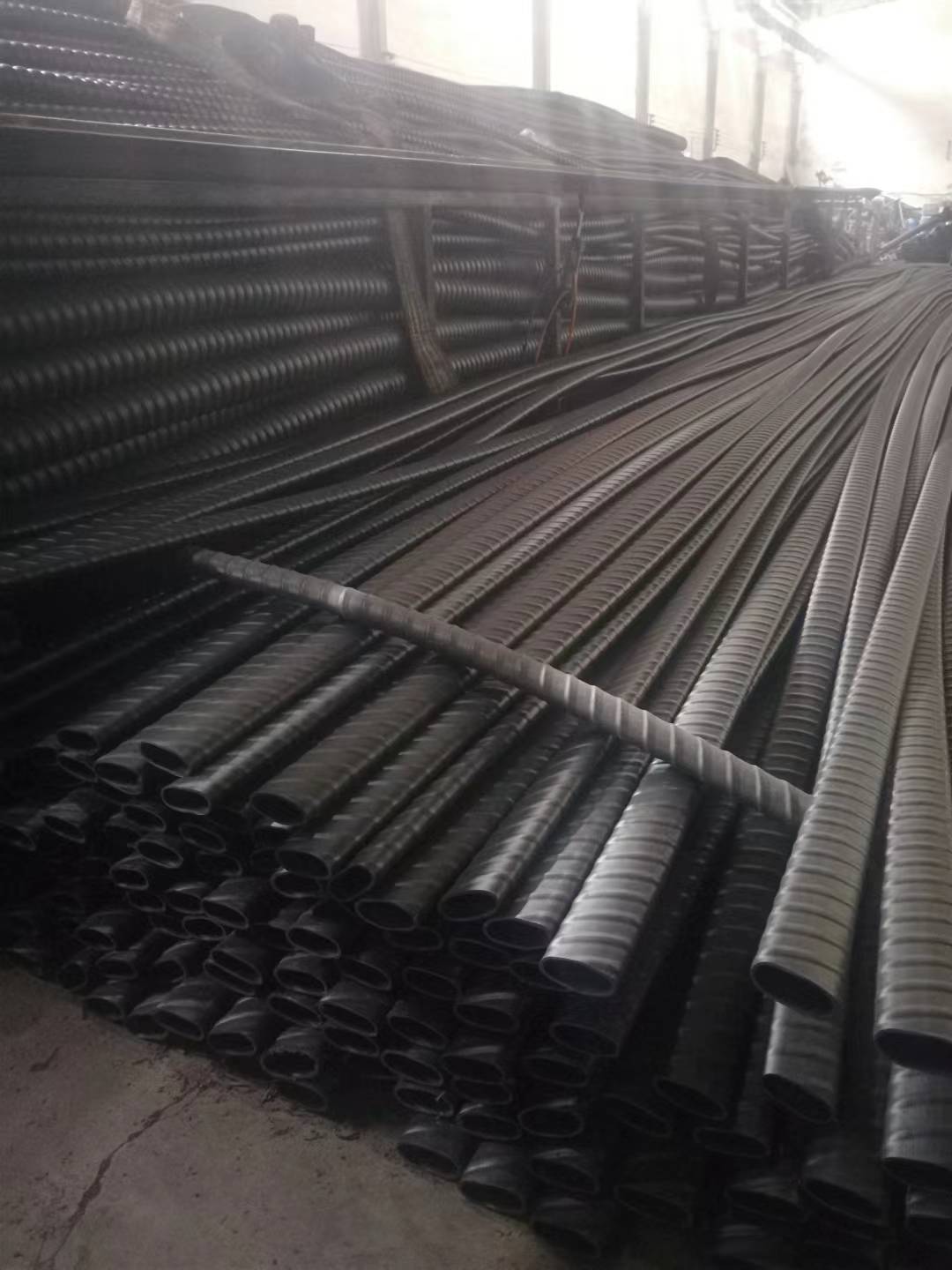

材质：采用镀锌钢带或冷轧钢带经压波、螺旋咬合制成，常见型号有圆形、扁形。

特点：

强度高：能承受混凝土浇筑时的振捣压力和后期预应力张拉荷载。

密封性好：螺旋咬合成型，接缝紧密，防止水泥浆渗入孔道。

耐高温：可适应混凝土养护过程中的高温环境。

适用场景：大跨度桥梁、重型荷载桥梁的预应力孔道，尤其是后张法施工的箱梁、T 梁等。

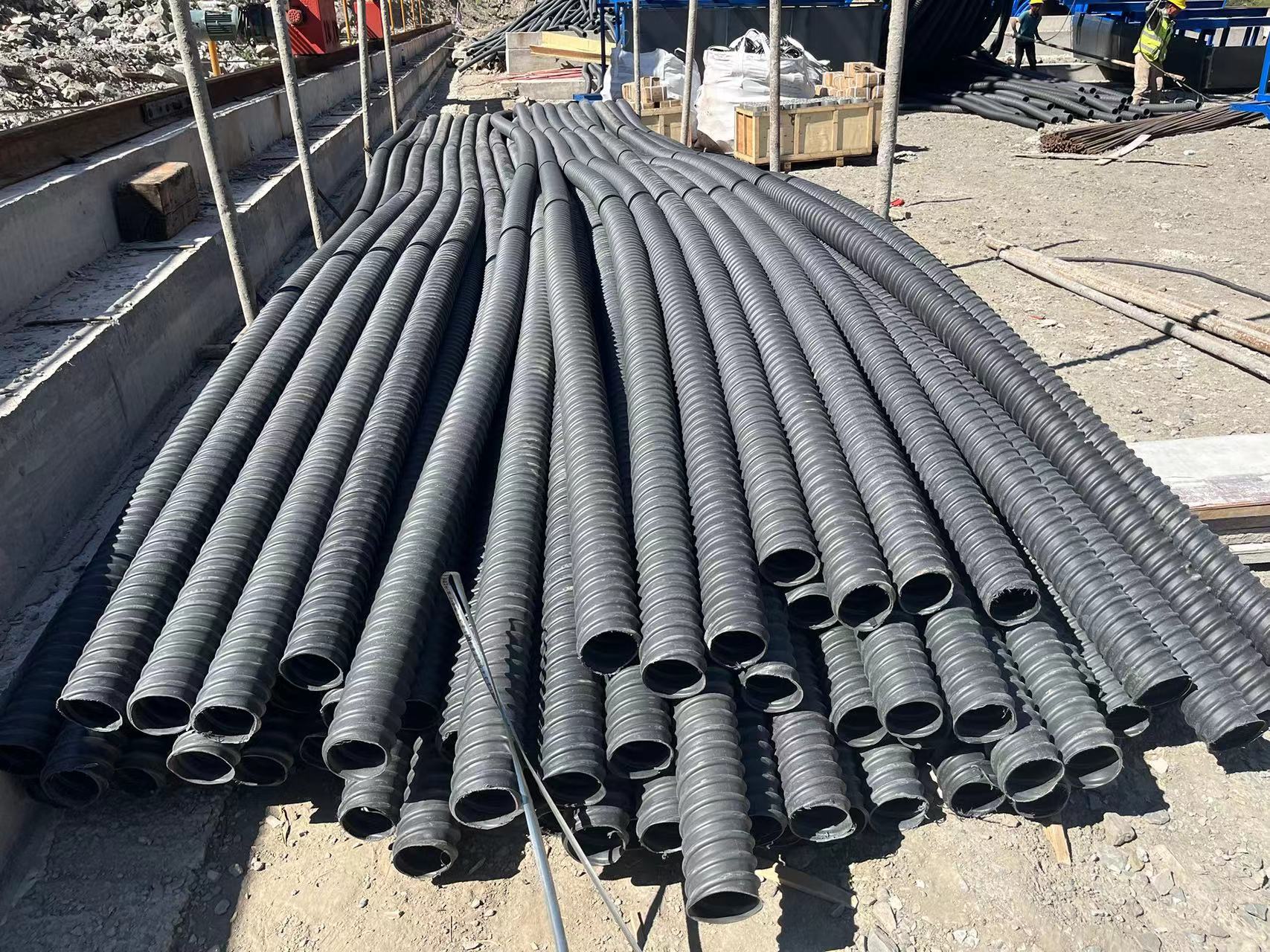

材质：以高密度聚乙烯（HDPE）为原料，通过挤出成型工艺制成波形管，分为单壁和双壁波纹管。

特点：

耐腐蚀：绝缘，抗酸碱、盐雾腐蚀，适用于沿海、化工等强腐蚀环境。

摩阻系数低：内壁光滑，预应力筋张拉时摩阻力小，可减少应力损失。

重量轻：便于运输和安装，降低施工强度。

适用场景：对防腐要求高的桥梁（如跨海大桥、城市高架桥），或先张法、后张法施工的中小跨度桥梁。

分类	公称直径（mm）	波高（mm）	壁厚（mm）	执行标准
金属波纹管	Φ40~Φ120（圆形）	2.5~5.0	0.3~0.8	JTG/T 3650-06《公路桥涵施工技术规范》
塑料波纹管	Φ50~Φ120（圆形）	2.0~4.0	2.0~3.5	JT/T 529-2016《预应力混凝土桥梁用塑料波纹管》

施工流程与要点

安装流程：

定位放线：按设计图纸在钢筋骨架上标出波纹管位置，用 “井” 字形钢筋支架固定（间距≤60cm，曲线段加密至 30cm）。

连接与密封：




管节间采用大一号同型波纹管套接（搭接长度≥20cm），并用密封胶带缠裹接口，防止漏浆。

端部与锚垫板连接时，需用密封罩或海绵垫堵严，避免混凝土进入。







穿束与混凝土浇筑：




可先穿束或后穿束（后张法常用后穿束），浇筑时避免振捣棒直接接触波纹管，防止破损。







张拉与封锚：混凝土强度达设计值 80% 以上时张拉钢束，张拉后孔道需及时压浆（水泥浆强度≥30MPa），封锚处用混凝土密封。

注意事项：

焊接钢筋时需对波纹管采取保护措施（如覆盖湿布），避免焊渣烧穿管壁。

曲线段波纹管需设置排气孔（间距≤30m），便于压浆时排出空气。

安装要点：

固定方式：采用塑料卡子或钢筋支架固定，间距≤80cm（直线段）、≤50cm（曲线段）。

连接方式：管节间用对接焊或套筒连接，接口处需用热熔焊接或橡胶密封圈密封。

抗冲击性：搬运和安装时避免尖锐物体碰撞，防止管壁开裂。

优势场景：

跨海桥梁等强腐蚀环境中，塑料波纹管可显著延长预应力筋寿命（比金属管提高 2~3 倍）。

大跨度桥梁中，低摩阻特性可减少张拉吨位，降低施工成本。

问题	原因	解决措施
孔道漏浆	接口密封不严、振捣破坏管壁	加强接口密封，振捣棒与波纹管保持 10cm 以上距离
波纹管变形	固定不牢、混凝土浇筑冲击	加密支架间距，浇筑时从两侧对称下料
摩阻力标	管壁粗糙、孔道不顺直	选用内壁光滑的塑料波纹管，曲线段顺滑过渡
金属管锈蚀	镀层破损、环境湿度高	焊口处补涂防锈漆，腐蚀环境改用塑料波纹管

对比维度	金属波纹管	塑料波纹管	铁皮管 / 橡胶管
耐腐蚀性	良（镀锌层保护）	优	差（易生锈、老化）
摩阻系数	0.25~0.35	0.15~0.20	0.40~0.50
施工便捷性	中等（需防焊渣）	优（重量轻、易切割）	差（易变形、密封性差）
成本	中高	中等	低
适用场景	普通环境桥梁	腐蚀环境、大跨度桥梁	临时或小型工程

选购要点：

资质验：查验厂家生产、产品（需包含环刚度、抗渗漏、柔韧性等指标）。

外观检查：金属波纹管表面无锈迹、无孔洞，塑料波纹管色泽均匀、无裂纹。

尺寸测量：用卡尺测量直径、壁厚是否符合设计要求，波高均匀一致。

质量验收：

安装完成后，采用通孔器（直径为管道内径的 ）检查孔道通畅性。

混凝土浇筑后，抽查波纹管定位偏差（水平≤10mm，垂直≤5mm）。

材料：新型塑料波纹管（如聚丙烯纤维增强波纹管）逐渐替代传统金属管，兼具高强度与耐腐蚀性能。

智能化应用：部分工程尝试在波纹管内预埋传感器，实时监测预应力筋的应力与腐蚀状态，提升桥梁健康监测水平。
