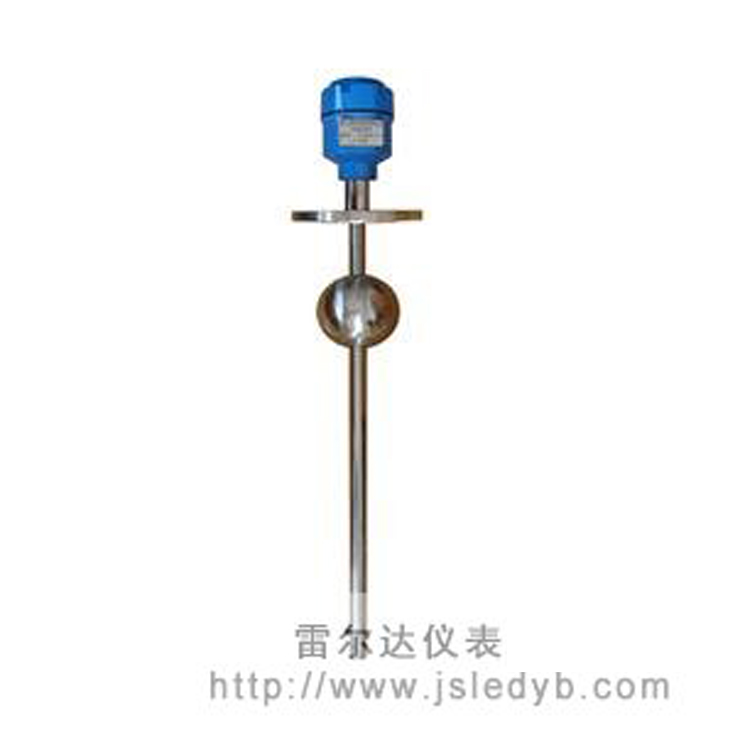

（电流型）插入式液位计是在 WCY-UR 的基础上通过变送模块 , 将电阻信号转换成相应的二线制 4~20mA DC 电流信号输出 . 配接我公司的 WCY-503 型数显仪，或 DCS 或 PLC 系统，可实现液位的远距离检测、控制和报警。

二、主要技术指标

测量精度 ： +1cm; ± 2cm
测量范围： 0~300 mm 至 0~6000 mm
介质密度 ：≥ 0.45g/cm 3
介质粘度：≤ 0.02Pa.S( 介质工作温度下 )
工作温度 ： 0~+80 ℃
工作压力： 0.6,1.0,2.5 Mpa
连接法兰尺寸： DN50~DN200
出厂法兰标准： HG 20592~20635-1997
环形浮子尺寸：ф 40~160mm
电缆进口螺纹： M20 × 1.5
输出信号： 4~20mA DC
工作电源 ： 24V DC
传输距离 ： 1000m

三、结构示意图（架装式）：

注：对于架装式安装位置应尽量远离进、出液口，必须垂直安装。

四、调试

出厂前已经调试完毕。如有偏差请按照以下步骤进行调试：
•  在模块接线排负极上串接万用表， 并把万用表调至毫安档。
•  确定传感器的零位、满度位置。 ( 球中心线为基准）
•  将浮球置于零位位置，万用表应显示 4mA, 如有偏移，那么需要对零位电位器进行微调直至万用表显示 4mA；同样，将浮球置于满度位置，万用表应显示 20mA，如偏移20mA，那么需对满度电位器进行微调，直至万用表显示 20mA；这样反复上述步骤数次，直到数值正常显示4-20mA，调试完毕。
