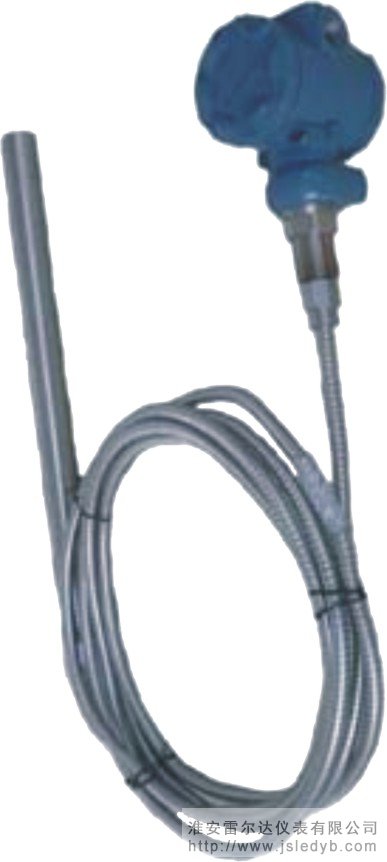

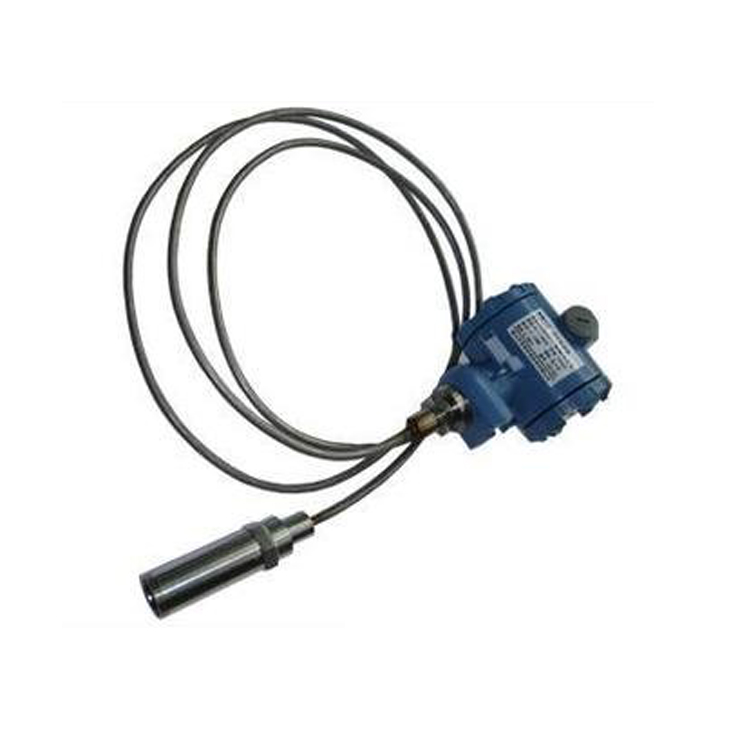

高温导压式液位变送器由前端压力传导部分和压力感应及信号变送部分组成。压力传导部分由不锈钢套管及高温导压管组成，压力感应部分由隔离膜允油压力传感器和仪表专用集成放大电路组成。
产品利用憋在不锈钢套管内的气体感应传递液体压力，并用允硅油的高温导压管把压力传递给压力感应元件，配上后端变送部分，输出与压力对应的标准信号。该产品专门为高温或强腐蚀性液体而特殊设计，有效地解决了高温液位测量困难的问题。
该液位变送器可广泛应用于石油、化工、医药、食品、轻纺、水利、地质等领域，用于测量和控制高温液体、腐蚀性高温液体的压力。特别适合于高温中、小量程和强腐蚀性介质液位的测量和控制。
二、技术性能
量 程 范 围 | 0～10、35 …1000KPa |
过 载 压 力 | 2倍满量程 |
测 量 介 质 | 与316L不锈钢兼容的液体 |
输 出 信 号 | 4～20mA 0～10mA 二线制 |
1～5VDC 0～5VDC 三线制 | |
供 电 电 压 | 12～36VDC (标定值为+24VDC) |
精 确 度 | ±0.3%F.S ±0.5%F.S |
长 期 稳 定 性 | ≤±0.5%F.S/年 |
介 质 温 度 | －40～+150℃ |
响 应 时 间 | ≤1ms |
负 载 电 阻 | R=（U-12.5）/0.02-RD 其中：U为电源电压，RD为电缆内阻 |
寿 命 | ＞1×108压力循环 （25℃） |
膜 片 材 料 | 316L不锈钢 |
壳 体 材 料 | 1Cr18Ni9Ti |
压 力 接 口 | M20×1.5或用户自定 |
电 气 链 接 | 接线端子 |
防 爆 等 级 | ExiaIICT6 |
防 护 等 级 | IP67 |
三、产品特点
●设计独特，不锈钢套管感压，高温导压管传压
●特别适合于高温中小量程液体和强腐蚀性液体
●传感器精度高，稳定性好
●316L不锈钢隔离膜片结构
●零点、满量程输出现场可调
●本安防爆

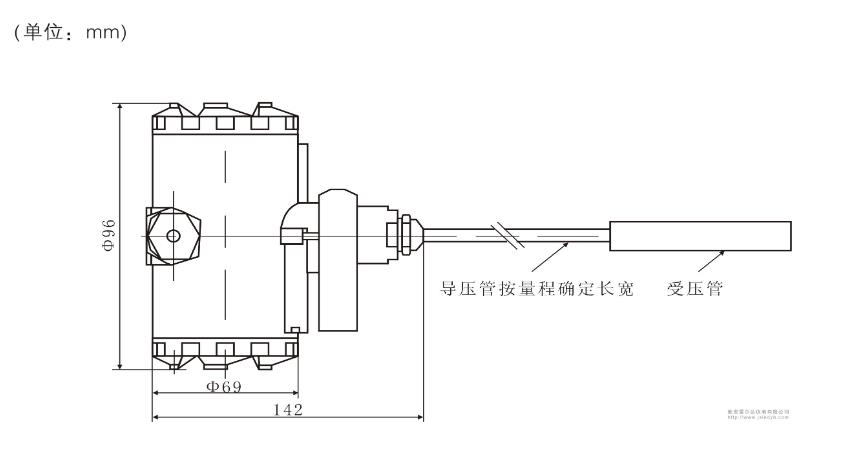

四、外形结构
