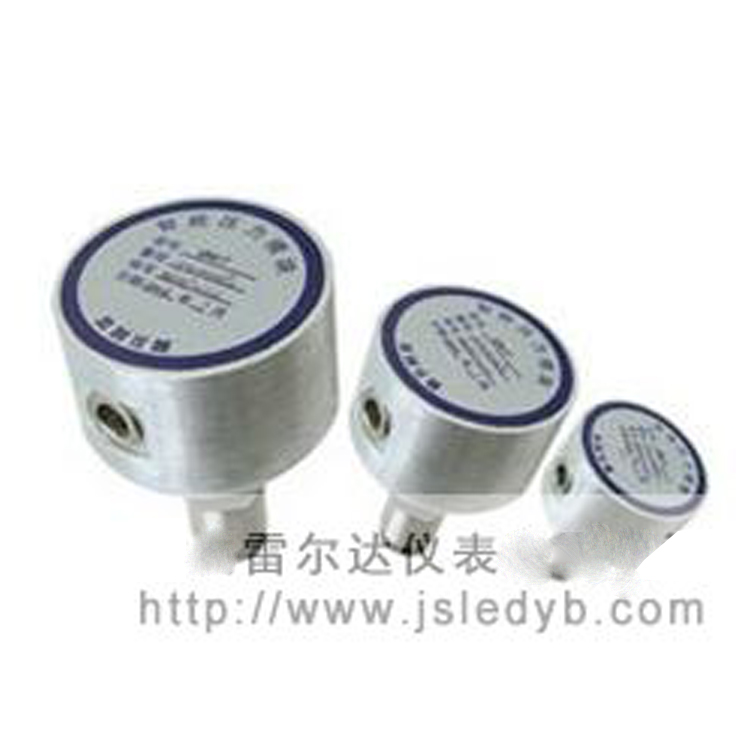

智能压力模块

• 精巧牢固的结构设计，一体化封装，使用性能好。
• 统一制式信号传输，一台主机可实现全量程覆盖。
• 数字量信号传送，距离远，失真小。
• 备有普通模拟信号模块，经济实用。
• 超过“模块选型表”量程范围需在订货时注明

★模块选型方法

★   首先，客户自己要清楚确认，现有被检压力仪表中的蕞大压力量程Pmax、蕞小压力量程Pmin、被检表准确度△被检、压力模块准确度△模块；

★   按标准表准确度是被检表准确度的1/4量值传递关系，来计算要选择压力模块量程覆盖被检表量程倍数n;n=△被检/(△模块×4)；

★   压力模块量程如下选择：

       第 一只压力模块量程P1必选Pmax,即P1=Pmax。第 一只压力模块P1能够覆盖到被检表的量程是P1/n；

       第二只压力模块量程P2，应选择小于P1/n的下一被检表量程；第二只压力模块P2能够覆盖到被检表的量程是P2/n；

      第三只压力模块量程P3，应选择小于P2/n的下一被检表量程；第三只压力模块P3能够覆盖到被检表的量程是P3/n；

      第四只压力模块量程P4，应选择小于P3/n的下一被检表量程；第四只压力模块P4能够覆盖到被检表的量程是P4/n；

       …………

      直到覆盖被检表蕞小量程Pmin。

 例如：

      现有一个电厂，该厂有以下量程的压力变送器-100KPa、5 KPa、10 KPa、25 KPa、60 KPa、100 KPa、160 KPa、1 MPa、2 MPa、6 MPa、10 MPa、25 MPa、30 MPa、60 MPa该批仪表的蕞高准确度为0.5％。首先，我们以标准器的准确度是被检表的准确度的1/4进行设计，然后，从蕞高量程向下考虑。我们是这样选择如下压力模块的：

      第 一步按上述计算方法中的第1、2条，已知：△被检=0.5％，△模块=0.05％，由此，确认压力模块量程覆盖被检表量程倍数n；n=△被检/(△模块×4) =0.5％/(0.05％×4)=2.5；

      第二步按上述计算方法中的第3条，压力模块量程如下选择：

      第 一只压力模块量程P1必选60 MPa压力模块，即P1=60 MPa。第 一只压力模块P1能够覆盖到被检表的量程是P1/n=60 MPa/2.5=24MPa；

      第二只压力模块量程P2，应选择小于24MPa(P1/n=60MPa/2.5=24MPa)的下一被检表量程，即，P2=10MPa；第二只压力模块P2能够覆盖到被检表的量程是P2/n=10MPa/2.5=4MPa；

      第三只压力模块量程P3，应选择小于4MPa(P2/n=10MPa/2.5=4MPa)的下一被检表量程，即，P3=2MPa；第三只压力模块P3能够覆盖到被检表的量程是P3/n=2MPa/2.5=0.8MPa；

      第四只压力模块量程P4，应选择小于0.8MPa(P3/n=2MPa/2.5=0.8MPa)的下一被检表量程，即，P3=160KPa；第四只压力模块P4能够覆盖到被检表的量程是P4/n=160KPa/2.5=64KPa；

      第五只压力模块量程P5，应小于64KPa(P4/n=160KPa/2.5=64KPa)的下一被检表量程，即，P5=60KPa；第五只压力模块P5能够覆盖到被检表的量程是P5/n=60KPa/2.5=24KPa；

      第六只压力模块量程P6，应小于24KPa(P5/n=60KPa/2.5=24KPa)的下一被检表量程，即，P6=10KPa；第六只压力模块P6能够覆盖到被检表的量程是P6/n=10KPa/2.5=2.4KPa；

      第七只压力模块量程P7，最后选择为-100KPa，P7=-100KPa。

      参照以上模块选型方法从高到低选择合适的模块，再依据需要和使用习惯，配套YBS系列精密数字压力计。
