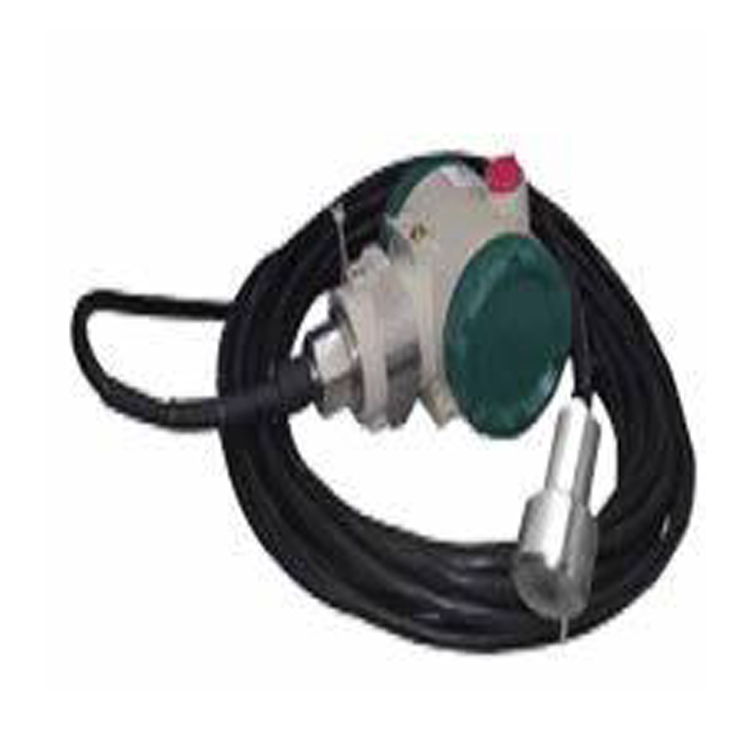

防强腐蚀液位变送器采用进口陶瓷片的高精度、高稳定性的陶瓷电容传感器，经合理精密的结构设计和厚膜技术温度补偿、信号放大，V/I转换，连接有通气导管的防水电缆，使传感器背压腔与大气连通，从而制成工业标准的4～20mA或0～10mA 信号输出且性能稳定可靠的全固态产品。
该变送器广泛用于煤 油炼油厂、化工厂、玻璃厂、污水处理厂对油井、油罐、油池及对各种强腐蚀性液体静态、动态液位的测量和控制。
零点和满量程输出的校准在接线和中进行。
二、技术性能
量 程 范 围 | 0～1、2、5、10、30…500M |
过 载 压 力 | 2倍满量程 |
测 量 介 质 | 与聚四氟 乙烯兼容的强腐蚀气体 |
输 出 信 号 | 4～20mA 0～10mA 二线制 |
1～5VDC 0～5VDC 三线制 | |
供 电 电 压 | 12～36VDC (标定值为+24VDC) |
精 确 度 | ±0.2%F.S ±0.3%F.S ±0.5%F.S |
长 期 稳 定 性 | ≤±0.3%F.S/年 |
补 偿 温 度 | 0～+80℃ |
介 质 温 度 | －30～+120℃ |
响 应 时 间 | ≤1ms |
负 载 电 阻 | R=（U-12.5）/0.02-RD 其中：U为电源电压，RD为电缆内阻 |
寿 命 | ＞1×108压力循环 （25℃） |
膜 片 材 料 | AL2O3陶瓷 |
壳 体 材 料 | 聚四氟 乙烯 |
压 力 接 口 | 投入式、分体式、法兰安装式 |
电 气 链 接 | 接线端子 |
防 爆 等 级 | ExiaIICT6 |
防 护 等 级 | IP67 |
三、产品特点
●测量范围大：0～0.5～500MH2O
●工作温度宽，稳定性好
●防腐性好：陶瓷膜片，聚四氟 乙烯壳体
●聚四氟 乙烯导气电缆传输
●防雷击设计
●防结露工艺
●抗干扰设计
四、外形结构
