应用于相控阵检测的数据采集和分析软件TOMNVIEW

先进的分析工具

TomoView不仅是一款强大的设计和采集软件，还包含了由奥林巴斯开发的先进的分析工具，可使用户更深入地理解所采集的数据。这使得TomoView成为用户在分析和报告过程中的得力助手。

无论是简单的缺陷定量和报告制作，还是更深入的分析，TomoView都可以如愿完成。不仅如此，其灵活、全面的设计还可以进行更多的操作。

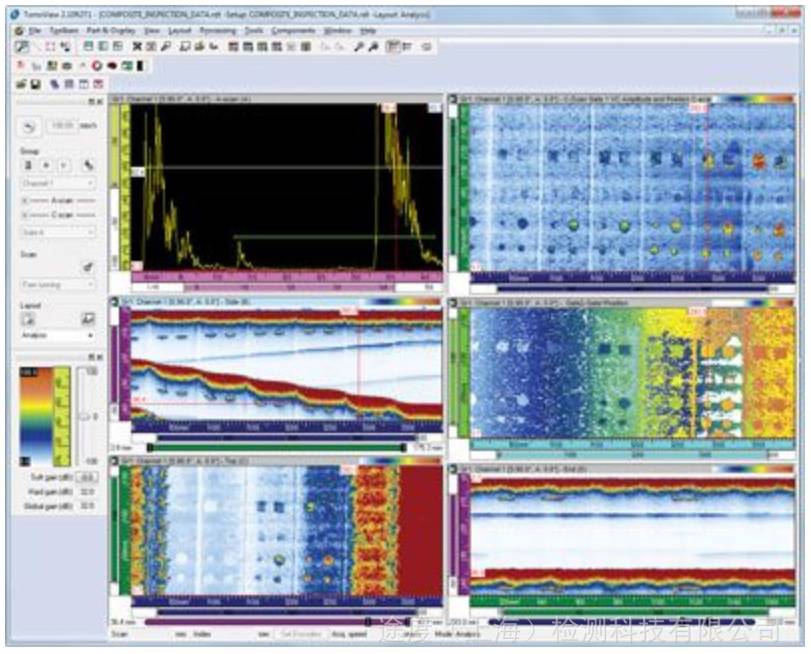

前所未有的强大性能

TomoView 2.10软件新添了很多功能，是一款可将分析水平提升到新高度的优质工具。

数据文件容量已经增至2 GB，还可将来自多个文件的数据融合到一起，并对来自更大表面的数据进行更有效地分析。

对组合显示中的多个体积视图进行体积融合处理，可改善数据显示效果，并提高分析效率。

高级算法

TomoView 2.10提供高级分析算法，可以对采集的数据进行更深入的分析。

强大的噪声分析性能可以量化信噪比，并获得有关检测条件的更详细信息。

全面的矩阵滤波器性能，可在噪声环境中更清晰地显示C扫描数据。

数据文件融合

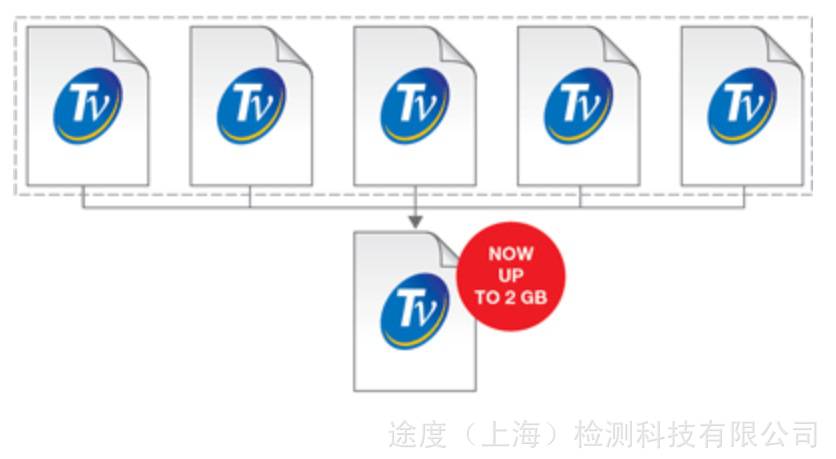

TomoView的数据文件融合功能可将多个数据文件融合在一个文件中，并对这些文件同时进行分析，从而可大大提高分析效率。

TomoView 2.10可使每个数据文件的存储容量达到2 GB，从而可在单个文件中融合比以往更多的数据文件。

C扫描融合

C扫描融合功能可在单个C扫描中融合来自不同C扫描的数据。在不同C扫描中探测到的或最小波幅或这些波幅所在位置会被保留在单一C扫描中。

体积融合

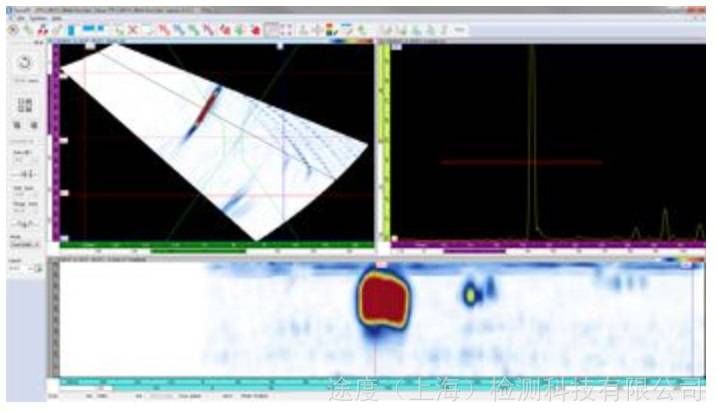

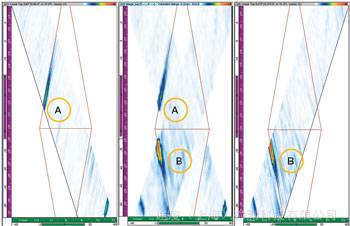

TomoView的体积融合功能可以在单组中融合不同的声束，从而可清晰地表现整个被测工件，更方便地对缺陷指示进行分析。

出现空间重叠时，波幅被保留。因此融合视图显示所有被探测到的缺陷指示，而不考虑缺陷指示的原始方向。

需要注意的是，由于使用的融合分辨率不同，指示信号也会有所不同。

矩阵滤波器

矩阵滤波器工具可用于降低C扫描数据的噪声，方法是使用周围的点处理数据点。在分析噪声很高的复合材料工件时，矩阵滤波器特别有用，因此在分析噪声水平较高的数据文件时，可以更清晰地显示数据。

信噪比工具

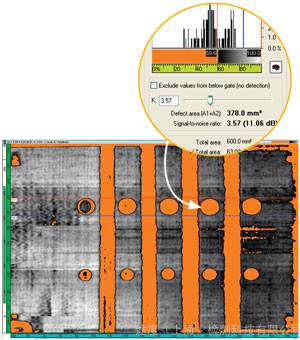

TomoView软件包含信噪比（SNR）功能。用户可使用信噪比（SNR）分析工具，评价C扫描视图上参考区域中的噪声水平，然后再对噪声以上的缺陷指示表面区域进行计算。

在分析模式和Lite Aero版本中可以使用信噪比（SNR）功能。SNR功能用于零度检测，通常用于航天工业中的检测。可在顶视图（C）、波幅和位置C扫描视图中使用这个功能。

离线数据优化

使用软件C扫描编辑器，现在可以根据最初采集的数据编辑自定义几何形状，并在分析中自行定制关注区域，从而可为复杂几何形状的检测提供更大的灵活性。

二值工具

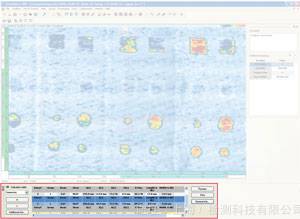

二值工具可将采集数据转换为以颜色区分的“好/不好”视图，从而可对数据文件进行简单的合格或次品分析。

在检测过程中需要对采集数据进行视觉分析的应用中，这个工具特别有用。

方便的报告制作工具

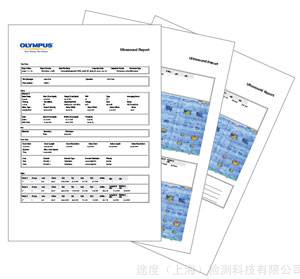

在TomoView中创建报告从来没有如此简单。使用区域工具，可添加缺陷指示。选中希望使用的缺陷报表模板（可通过添加读数和注释的方式轻松定制），然后点击“添加”。为所有相关缺陷指示重复这个步骤。

还可轻松改变公司徽标并添加具体的检测信息，如：操作员姓名、地点、工件等信息。这样，几秒钟之内即可创建一个包含所有相关检测设置的完整HTML报告。

报告创建完毕后，缺陷报表被自动保存到一个.R01文件中，以备日后上载到TomoView中。
