BondMaster 600多模式粘接检测仪----一发一收模式

BondMaster 600手持式粘接检测仪配有一个5.7英寸的VGA显示屏，在转换为全屏模式时，屏幕显示会变得更为明亮清晰。无论使用的是哪种显示模式或检测方式，只要点击一下全屏模式转换键，就可启动全屏模式。BondMaster 600粘接检测仪配置有各种标准检测方式，其中包含一发一收射频、一发一收脉冲、一发一收扫频、谐振，以及已经得到明显改进的机械阻抗分析（MIA）方式。

在粘接检测中，一发一收探头会生成柔性平板波和压缩波，当声波穿过被测工件时，通过比较探头发射器和接收器之间的信号波幅变化，可以探测到近侧和远侧的脱粘缺陷。BondMaster 600仪器提供3种一发一收模式选项：射频（固定频率波形）、脉冲（带有包络滤波器的传统视图），或扫频（依次使用可选频率范围内的不同频率进行扫查）。

BondMaster 600仪器的一发一收菜单经过优化后，可使用户快速访问在校准和检测过程中经常要调整的参数。实时读数可即刻提供信号波幅或相位的信息，可使用户更容易地对缺陷进行解读。新添自动闸门模式可以基于射频信号或脉冲信号，自动探测到合适的“闸门”位置，从而可减少人为错误，并优化检测结果。

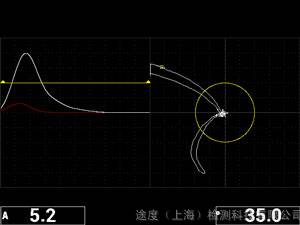

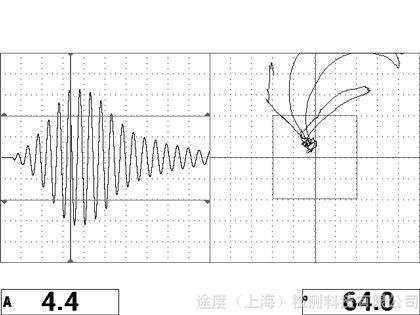

脉冲显示分屏中的一发一收模式信号。X-Y视图（右侧）显示了近侧和远侧脱粘的记录（不同的相位）。

OEM友好：用于工艺开发的新添频率跟踪工具

BondMaster 600仪器的一发一收扫频模式不仅改进了信号的质量，而且还新添了一种“频谱”表现形式。这种新的视图显示了信号相对于频率范围的实时波幅和相位。两个新的频率标记（被称为频率跟踪）可使用户观察到两个特定频率的信号情况，因此有助于用户为某个特定应用选择合适的探测参数。这项新功能是开发工艺或创建新应用的非常理想的工具。

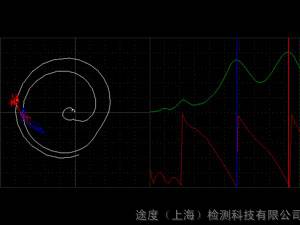

频谱视图，带有频率跟踪功能。

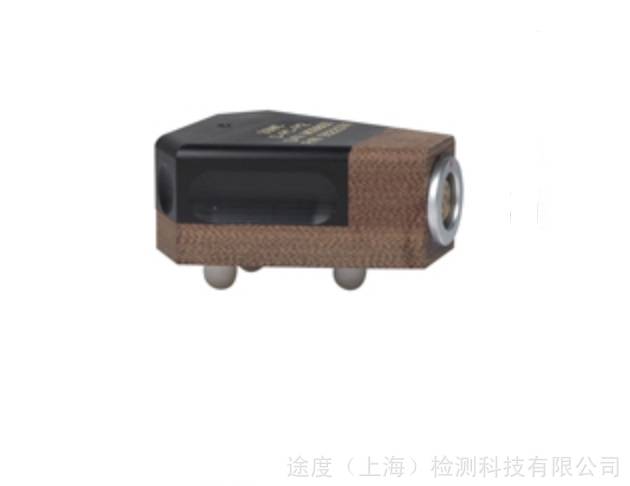

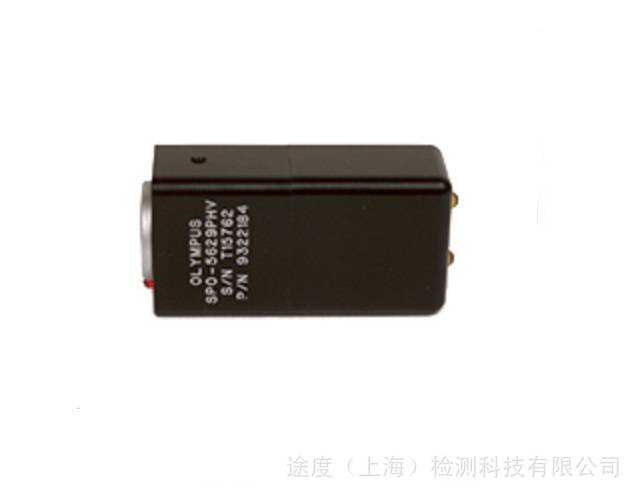

一发一收探头特性

• 非常适用于探测蜂窝复合材料的皮与芯的脱粘。

• 灵敏度高，信号和响应清晰。

• 探测到大多数应用中的近侧和远侧缺陷。

• 与一发一收RF、脉冲或扫频方式兼容。

• 设计符合人体工程学，配置方便。

• 无需耦合剂。

主要探头技术规格

一发一收探头电缆

SBM-CPM-P11

BondMaster电缆：SBM-CPM-P11 11针到11针电缆，用于一发一收探头和机械阻抗分析（MIA）探头。3.3米长。
