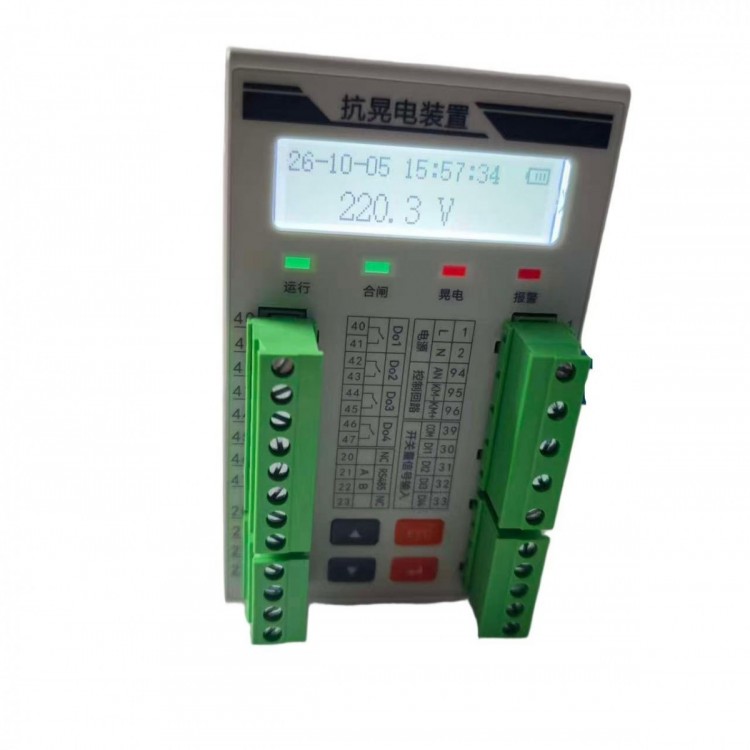

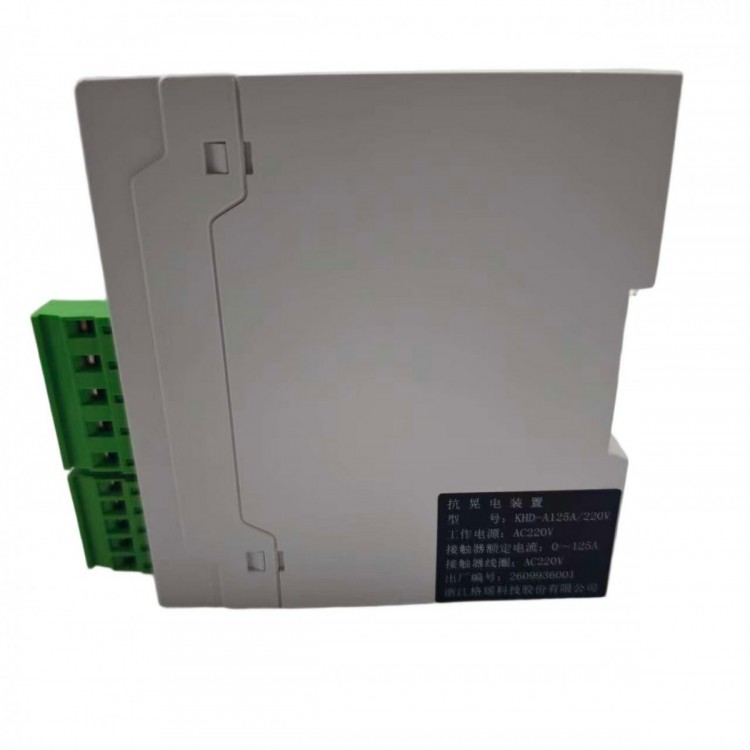

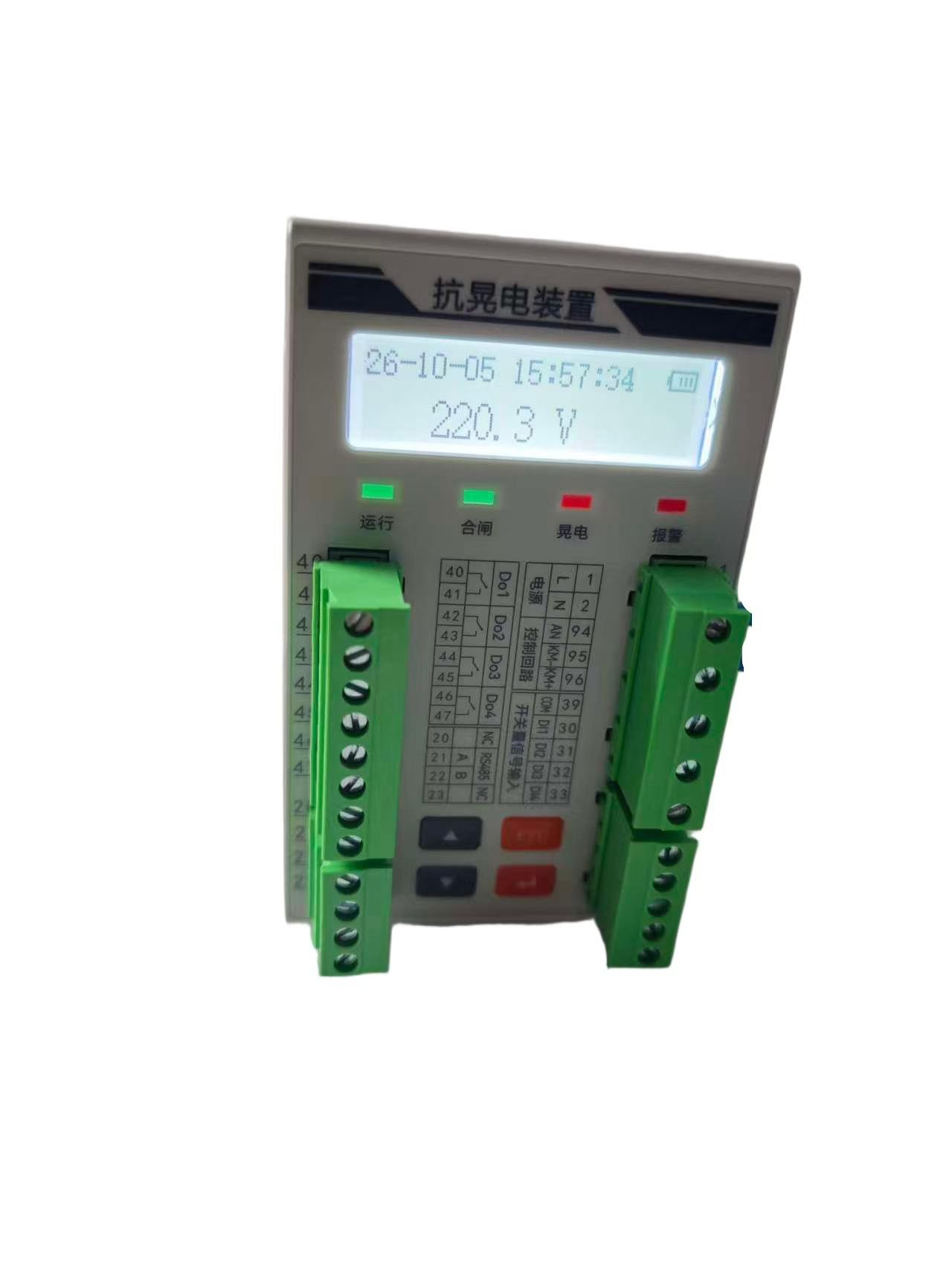

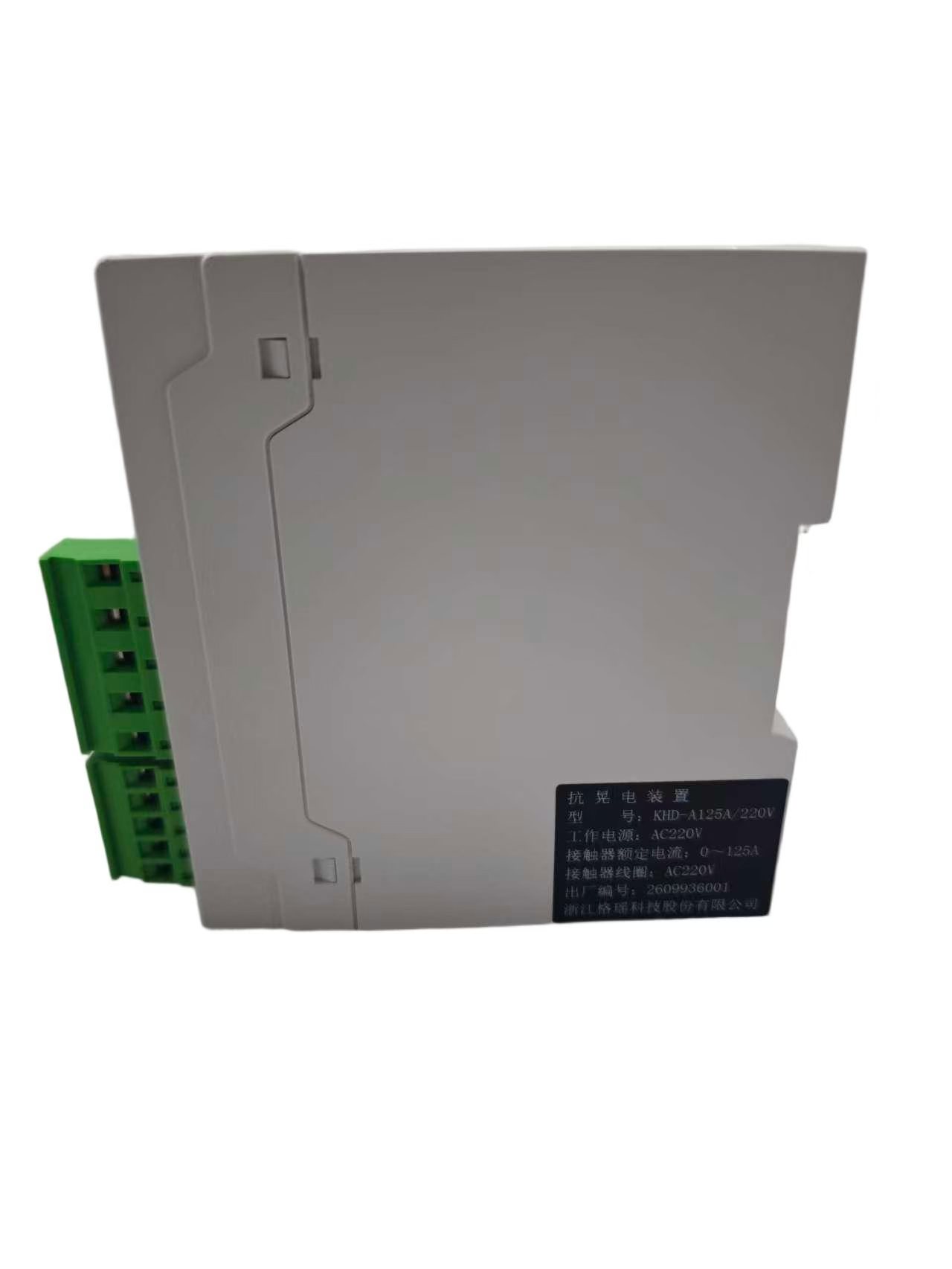

交流接触器作为电动机回路重要的控制元件，在工业生产中承担了重要的作用。雷击、 短路重合闸、电网故障、大功率设备启动等原因引起的电压跌落（晃电）现象严重影响接触器的正常工作，并引起相关联锁设备停机，给企业造成巨大的经济损失。抗晃电装置，具备 “晃电保持+晃电再起动”功能，能够抵御接触器控制回路晃电引起的接触器释放（不包括直流接触器或带节能功能的接触器），也可以针对变频、软起回路实现再启动，保障设备的连续性运行，为企业高效生产保驾护航。
产品特点
♦ 晃电保持和晃电再起动相结合，接线方便，能有效抵御电压跌落引起的接触
器释放；
♦ 抗晃电可编程设置，满足不同客户需求；
♦ 4路可编程无源DI输入，采用内置DC12V电源；
♦ 4路可编程无源DO输出，脉宽可调; (注：配置为再起动输出时脉宽无效)
♦ 可选配1路 MODBUS_RTU 通讯；
♦ 主体标配液晶显示，同时可选配外置嵌入式安装显示单元。
技术参数
技术参数 | 技术指标 |
工作电源 | 输入范围：AC85V ~ AC265V； AC380V 【接触器型 - 选型】 |
接触器线圈电压 | AC220V / AC380V 【接触器型 - 选型】 |
接触器额定电流 | 1-125A / 125-630A 【接触器型 - 选型】 |
继电器输出 | 4路 无源常开， (触点容量AC220V/5A) |
开关量输入 | 4路 无源干节点， (内置DC12V电源，公共端为负极) |
通讯 | 1路RS485接口， 通讯协议：Modbus-RTU |
环境条件 | 工作温度：-20℃ ~ 55℃ | |
相对湿度：≤95% 不结露，无腐蚀 | ||
贮存温度：-25℃ ~ 70℃ | ||
海拔高度：≤2500m | ||
测量精度 | 交流电压：±1% | |
直流输出电压 | 输出范围：2~24 | |
输出误差：±1V | ||
输出功率：＜20w | ||
切换准备 | 电容充电时间：约45s ( 0V充到80%) | |
切换速度 | 交直流切换时间：＜400 | |
事件记录 | 事件记录：各项 49 条，超出自动覆盖最早记录 | |
装置计数 | 晃电次数、合闸次数、分闸次数、上电次数，0~99999次，计满需手动清除 | |
抗电强度 | 外壳与端子之间大于AC2000V | |
绝缘性能 | 外壳与端子之间大于500ΜΩ | |
电磁兼容 | 群脉冲抗干扰： IEC 60255-22-4: 2002中规定严酷等级为A级 | |
静电放电： IEC 60255-22-2: 2008中规定严酷等级为III级 | ||
雷击浪涌： IEC 60255-22-5: 2002中规定严酷等级为III级 | ||
防护等级 | 主体：IP30 | (选配) 外置显示单元：IP42 (安装在柜体面板时) |
外形尺寸 | 主体：115*72mm | (选配) 外置显示单元：105*50mm |

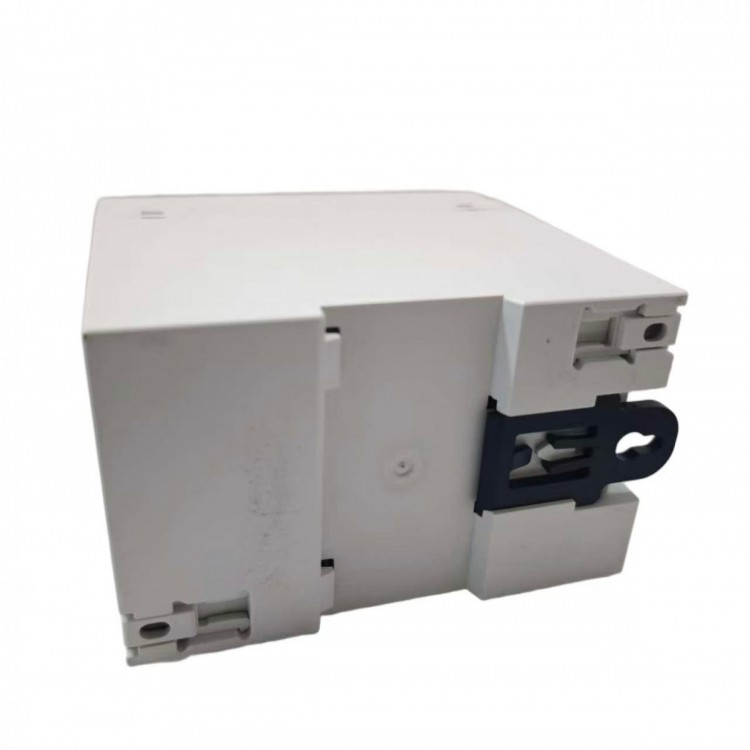

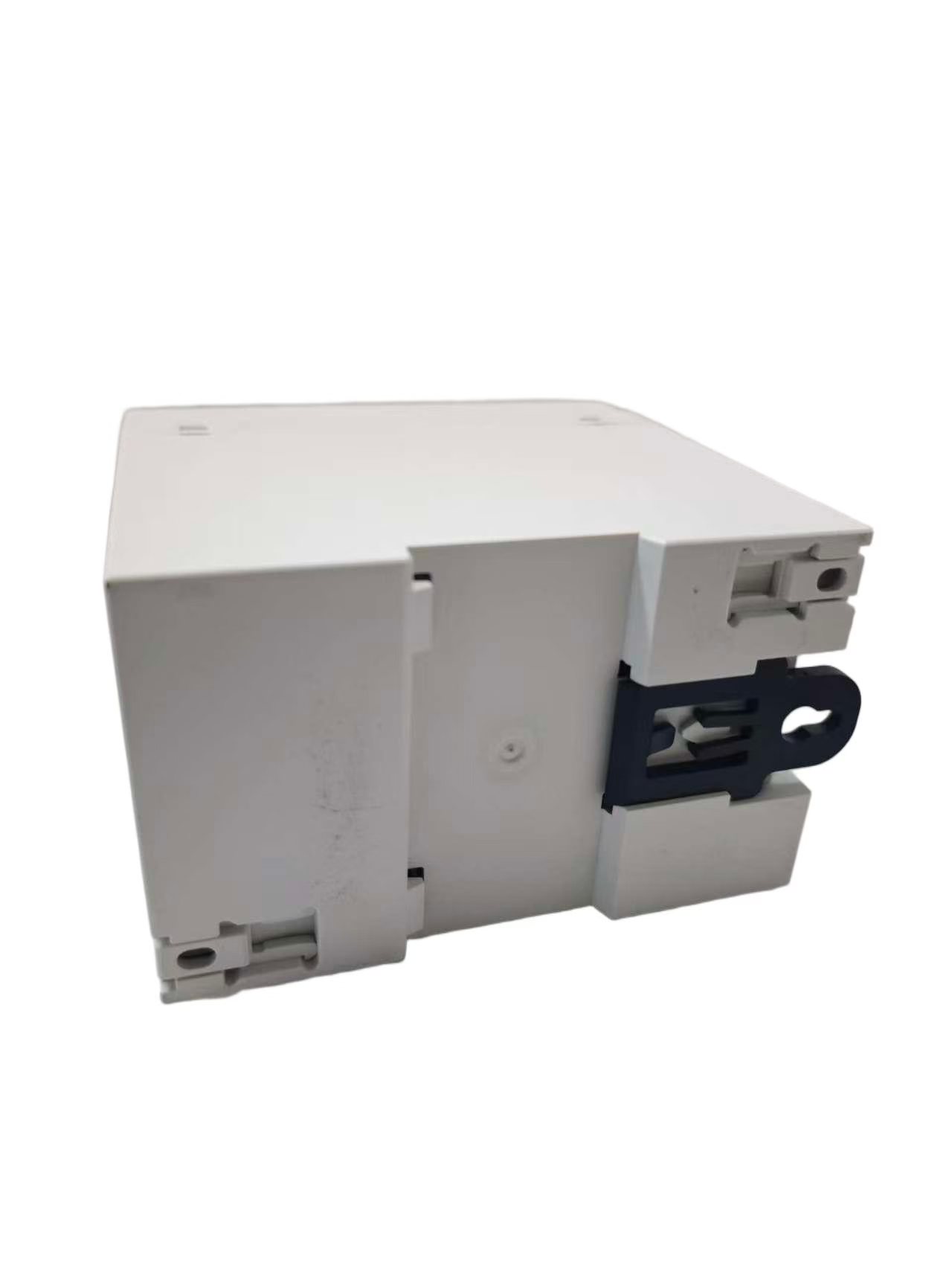

安装方式 | 主体：导轨式 | (选配) 外置显示单元：嵌入式 |
