低压电动机绕组绝缘监测保护装置（以下简称监控器）是一种专用于监测电动机,在运行过程中的对地绝缘电阻值和零序漏电流值、运行电流、电压、功率的常规保护仪表，适用于各种低压电动机，以确保设备的正常运行。监控器采用单片机设计，除了有较强的功能外，对潜水电泵运行的特殊情况采取了一系列抗干扰措施，以保证监控器运行稳定可靠，传感器输入端具有强抗电压冲击能力，适用（AC220V、AC380V、AC660V）各种电机作为保护器配用。

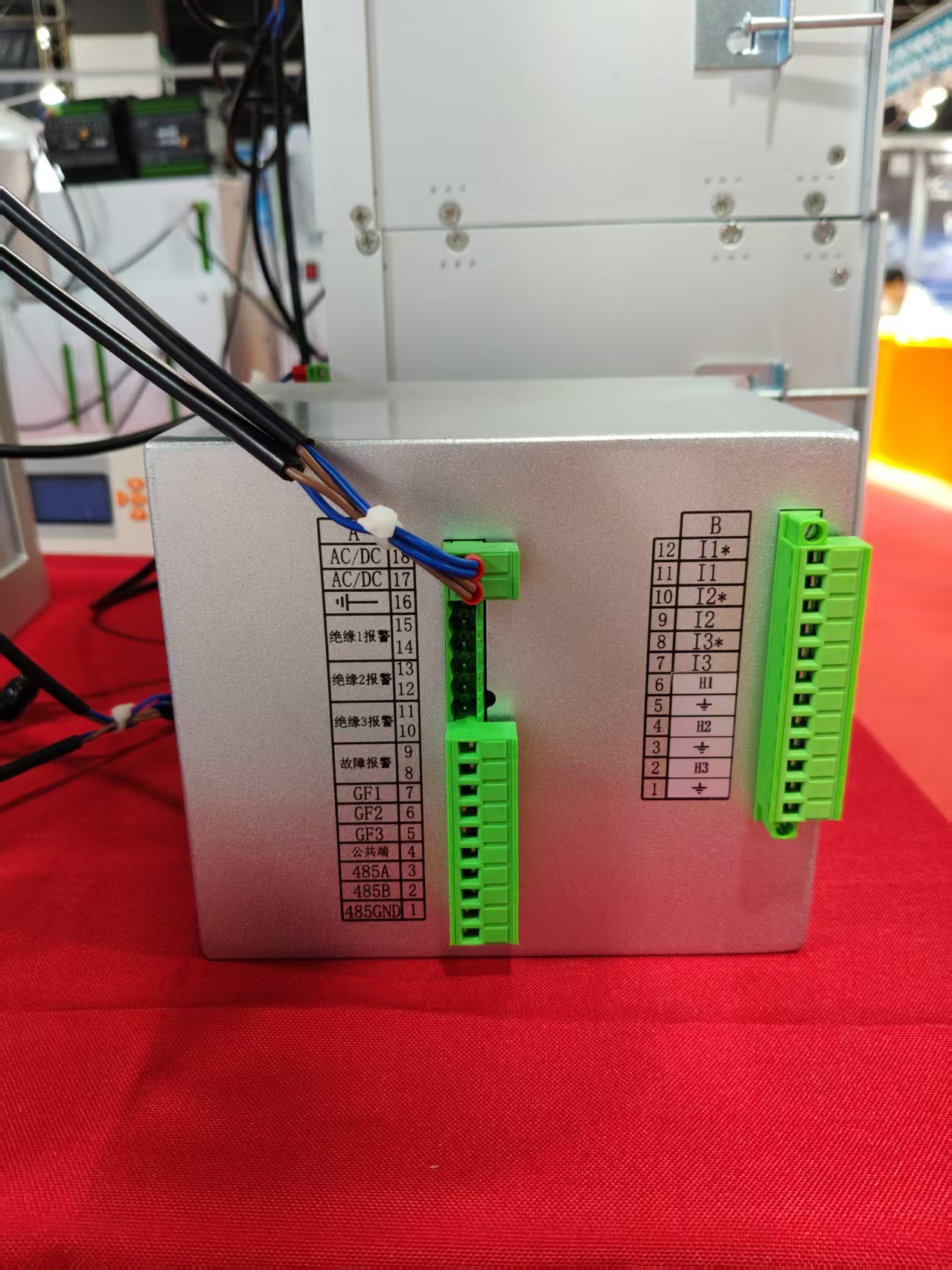

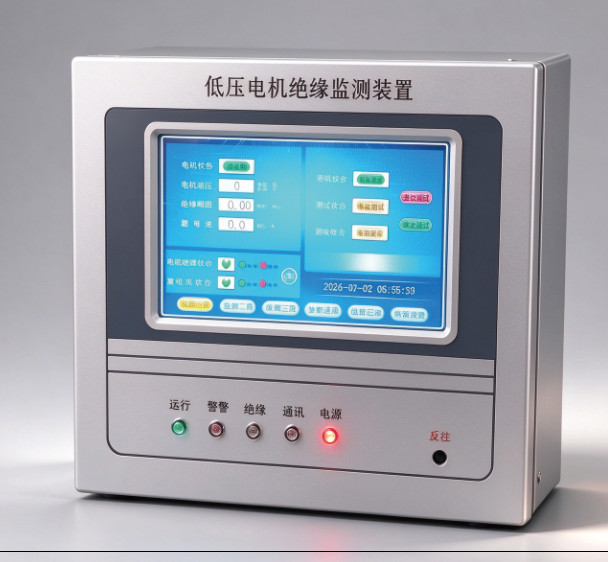

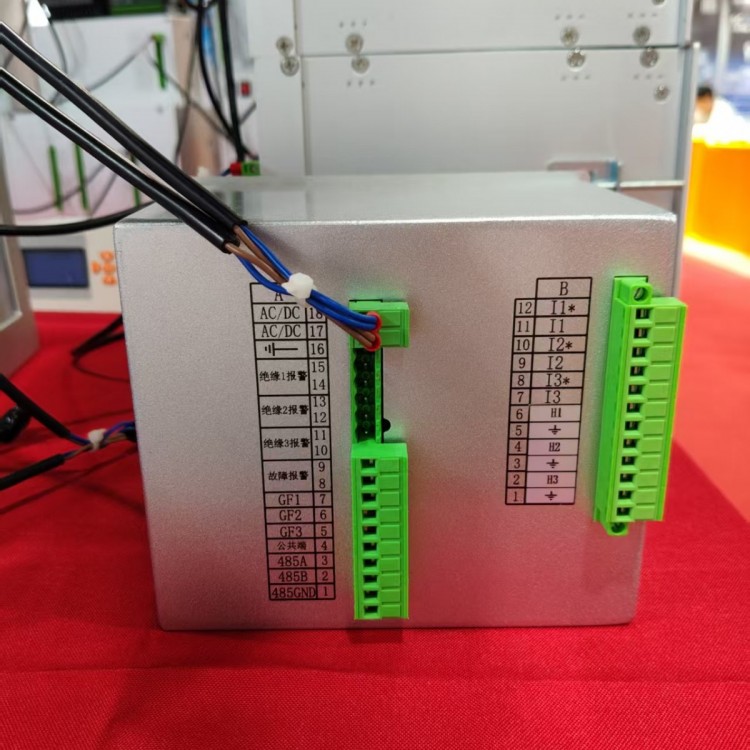

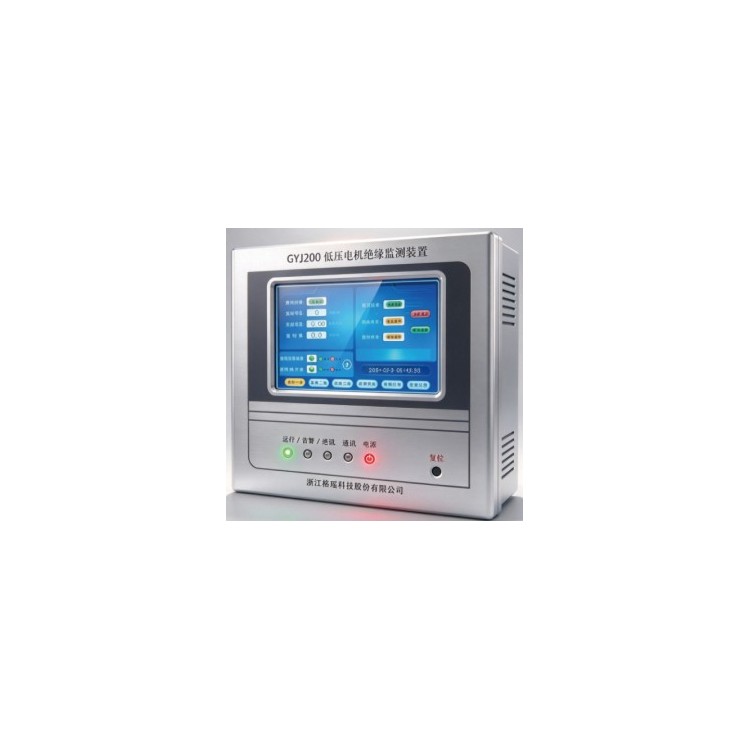

监控器对低压电动机的绕组在停机情况下，对地施加连续DC500V电压，测量其绝缘状况。监控器采用4.3寸触摸屏，分别显示动静态绕组对地的绝缘和零序电流值。
通过触屏操作，对报警值，超限阈值进行设置。
监控器带有RS485输出接口，可以后台组网通讯，可以实时监控电机运行状况。
动态/静态双态绝缘监测：能同时实现动态和静态两种状态监控（绝缘电阻和漏电电流监控）。特别适合用于低压电动机在停运或在线运行情况下的安全保护和测量对地绝缘电阻和漏电电流的仪表，便于运行人员根据绝缘电阻的变化采取措施，有效地防止事故的突然发生和扩大。对电机组进行全程（动态和静态）停运或在线运行绝缘电阻及泄漏电流进行综合保护监控。适用（AC220V、AC380V、AC660V）各种电机作为保护器配用。
装置在电机停运时施加DC500V电压（可以选择连续/间断模式）监控其绝缘变化，发现问题及时报警。
电机在投运时装置可以继续施加DC500电压，此时监控母线、系统的绝缘变化、此时装置增加泄露电流测量功能。及时判断系统绝缘是否下降、绝缘状态，做到运行参数呈现。
名称 | 技术指标 |
漏电流 | 1、显示范围：0-2000 mA。 2、分辨率：10 mA 3、基本误差：<±（10%读数+2字） 4、零序电流报警上限：50mA- 1500mA可以设定。 5、电机进入正常运转后，监控器自动进入动态监测，当零序电流大于设定值（一般为正常零序电流值的3倍）时断电保护。 |
绝缘电阻 | 1、 有效测量阻值范围：000.0-50.00MΩ，超出50.00 MΩ时，显示50.00Ω。 2、 分辨力：0.1MΩ 3、 基本误差：000.0-10.0MΩ±（3%读数+2个字），11.0-100.0MΩ±（10%读数+2个字） 4、 测量电压输出：DC500（开路电压） 5、 显示：4.3寸触摸屏 6、 绝缘电阻报警下限：0.1-50.00 MΩ通过面板键盘设定 7、 低阻报警：实时显示电机静态绝缘值，电机投入运行前，监控器能自动监测其静态绝缘电阻值，当对地绝缘电阻值小于0.5MΩ时（此值可以根据电机绝缘等级要求设定），监控器显示报警。 8、 线路电压：适合AC220V 、AC380V 、AC660V不接地系统。 |
监控器电源 | 1、 电源功率：<10W 2、 电源电压：220V AC±10%。 |
通讯接口
| 1、 接口类型：RS-485 2、 通讯规约：MODBUS-RTU 3、 波特率：9600 bps 4、 1位起始位，8位数据位，1位停止位 |
报警及控制继电器 | 触点容量：5A／250VAC 10A／28VDC |
环境要求 | 1、工作温／湿度： －10℃～＋50℃ 5～95％ RH 2、存储温度 ： －50℃～＋60℃ 3、其他： 无腐蚀气体场所 |
2、通讯及其它指标
⑴ 仪表通讯接口：
接口类型：RS485
通讯规约：MODBUS-RTU
波特率：9600 bps
⑵ 继电器触点容量：5A／250VAC 10A／28VDC
⑶ 装置电源电压：85～308V(AC/DC)；测量辅助电源：AC220V
⑷ 时钟备份电源：3VDC （规格为CR2032,锂电池）
注：本仪表内锂电池工作寿命一般为6年，建议每6年更换一次。
⑸ 环境要求：
