离线式数字成像检测系统

ZXF D

标准型设备

铸焊件检测

核心自研射线源

影像强化功能

ZXF D标准型X射线数字成像（DR）检测系统，是专为中型铸件设计的高效、高精度无损检测解决方案。该系统可集成多维度耐压等级射线源、大视野非晶硅平板探测器及自主研发的X-VISION V2.0图像增强软件（内置Raylion滤波、ADR识别及ASTM标准图谱对比），配合五轴C型臂与旋转台的全自动CNC检测能力，可实现被检工件的高效无损检测。其核心元件（射线管、高压发生器）均为自主制造，具备双限位安全联锁、一键式批量检测及自动生成报告等功能，可广泛适用于精密机械、汽车、电力、工业制造等领域。

咨询热线：

0415-6277666

产品核心特点及优势

铸件检测专用平台，适配多品类工业场景

特点：

专为中型铸件检测而开发，集成多维度耐压等级射线源、大视野非晶硅平板探测器及五轴C型臂机械系统，形成标准化检测单元。

优势：

可根据不同铸件材质（铝、钢、树脂等）灵活配置最优射线参数，覆盖精密机械、汽车、电力、通用工业制造等多领域检测需求。标准化平台设计兼顾检测精度与效率，是中型铸件批量质量筛查的理想选择。

全链路自主核心元件，铸就稳定可靠的检测品质

特点：

核心元件（X射线管、高频高压发生器）均为锐新自主研制，从射线源到探测器实现全链路自主制造

优势：

无需依赖进口核心部件，供应链自主可控，供货周期与售后服务更有保障。自主元件深度适配整机系统，充分发挥硬件潜能，确保设备在长期连续运行中保持稳定、一致的检测性能。

智能软件平台，让缺陷“一目了然”

特点：

集成自主研发图像增强与处理软件，内置Raylion影像滤波、ADR缺陷自动识别及ASTM E505标准图谱对比三大核心模块。

优势：

Raylion滤波技术有效抑制图像噪声，使复杂部位的缺陷边缘更加清晰可辨；ADR自动识别模块可快速标注气孔、夹渣、疏松等常见缺陷，减少人工判片的主观误差与疲劳强度；ASTM标准图谱一键对比，帮助操作员快速参照国际标准进行缺陷定性定量评价，尤其适合对检测规范性要求较高的汽车零部件、电力金具等批量检测场景。

CNC全自动检测+配方化换型，轻松应对批量检测任务

特点：

配备五轴C型臂与旋转台联动系统，支持示教编程、自动检测及配方参数一键调用。

优势：

针对同规格批量工件，仅需一次示教编程，后续即可一键启动全自动检测流程，各轴自动走位完成所有检测点扫描，大幅降低操作人员劳动强度。换型时调取预存配方，快速切换检测参数，缩短产线换型等待时间，提升多品种小批量生产场景下的检测柔性。

双限位安全联锁+一键报告，守护安全与数据闭环

特点：

所有运动轴采用电子限位与机械硬限位双重保护；系统支持一键自动生成检测报告。

优势：

双限位串联设计，任一限位未到位即无法启动射线，从根源杜绝误操作引发的设备碰撞或辐射泄漏风险。检测完成后自动输出包含缺陷标记、工艺参数、判定结果在内的完整报告，数据可直接归档或与上级质量系统对接，实现从检测到追溯的质量管理闭环。

产品尺寸图

检测功能展示

普通影像技术

增强后的影像（锐新专有技术）

双丝像质计识别

信噪比测试功能

标准图谱

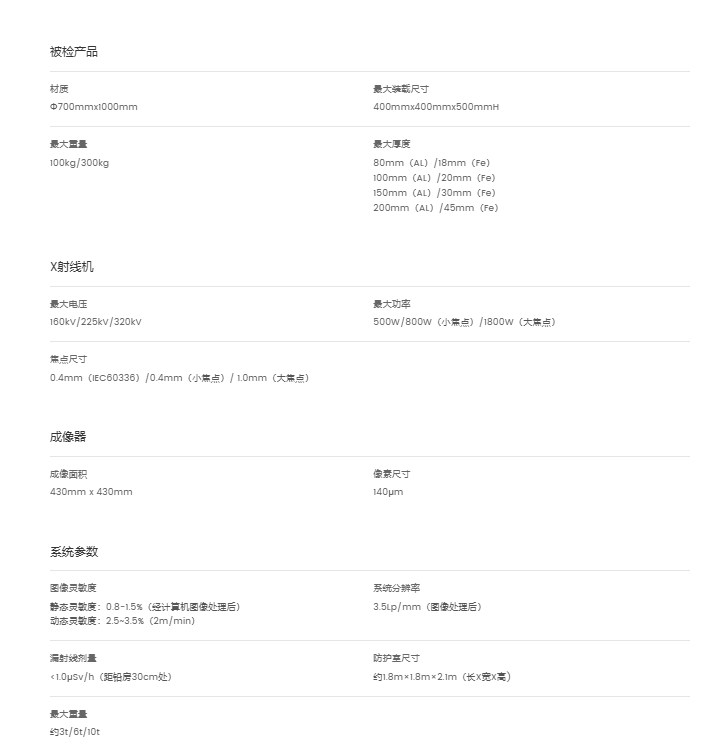

技术参数
