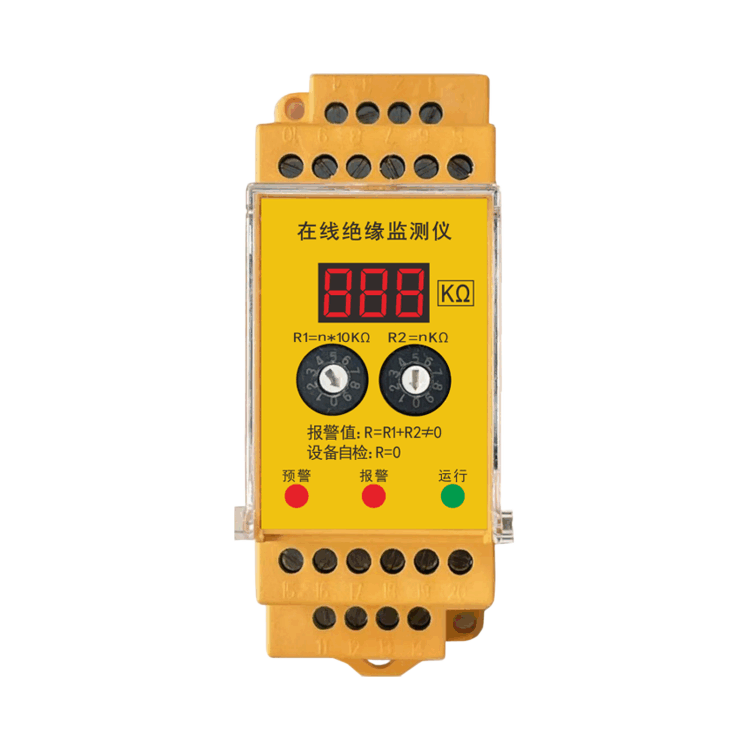

经济型绝缘监测仪表，用于实时在线监测电网对地绝缘性能。

产品特点:
1.适用于在线工作，Un为AC300V和DC300V以下未接地系统。
2.适用于离线工作，Un为 AC690V和DC690V以下未接地系统。
3.一组独立继电器预警输出一组常开250V/6A。
4.一组独立继电器报警输出常开和常闭250V/3A。
5.内部自检功能通过面板编码器操作。
6.通过面板编码器快速设置报警值。
7.工作使能功能。
8.DIN 导轨安装方式。
9.体积小、操作、安装、简单、经济，适应范围广。

产品介绍：

QB200绝缘监测仪采用低频脉冲方波注入法可以可靠地、准确地监视交流、直流、交直流混合IT系统（不接地系统）对地的绝缘阻值。由于系统类型、操作条件、变速驱动器，高系统泄漏电容等的应用，测量技术必须能够满足不同的要求，以确保优化响应时间和相对不确定性。
在操作期间，绝缘监视仪不间断地监视整个IT系统的绝缘阻值，当该值低于预先设定的响应值时触发预警、报警。必须把设备连接在IT系统（不接地系统）和PE线之间才能得到测量值。通过微控制器来记录和测量叠加在系统上的uA范围的测量值。响应测量时间取决于系统泄露电容，绝缘电阻和可能的系统相关的干扰。
由于分布电容的影响，预警、报警响时间是测量脉冲周期的3倍，当Cx或Rx发生变化时，测量结果需要两个周期采集系统才稳定，当第三周期结束，电阻值才可靠，产生报警或预警。由于经济型设计，报警值通过面板旋转编码器设定报警值1K-99K(两个编码器组合值)，预警值默认是报警值的2倍。为确保绝缘监测仪的正常运作， 必须将绝缘监测仪的测量输出端 L1，L2接入到相应电网内，PE端接电网系统大地。
产品主要技术参数：

产品尺寸图如下：

产品接线如下：

产品对于检测系统的接线图如下：

应用场景：
船用电气、矿业机械、电气设备、石油化工关键制程、通信行业直流供电系统。
任何交、直流未接地系统、用于IT系统的绝缘监视仪。
本设备可用于交流、三相交流，交 / 直流和直流系统。交流系统可包括广泛的直流供电负载 （如整流器、变频器、变频调速）。
