适用于AC1140V以下未接地光伏系统，用于实时在线监测电网对地绝缘性能

产品特点：
1.支持AC1140V以下未接地光伏系统；
2.两组独立继电器报警输出/继电器加模拟量变送输出，可自由组；
3.支持RS-485接口与之上的Modbus协议；
4.模拟电流输出4-20mA变送输出；
5.支持2000uF内泄漏大电容阻值精确检测（0~200K)；
6.测量数据稳定不瞬变，抗干扰能力强；
7.工作使能功能；
8.内部/外部测试、复位功能。

产品介绍：

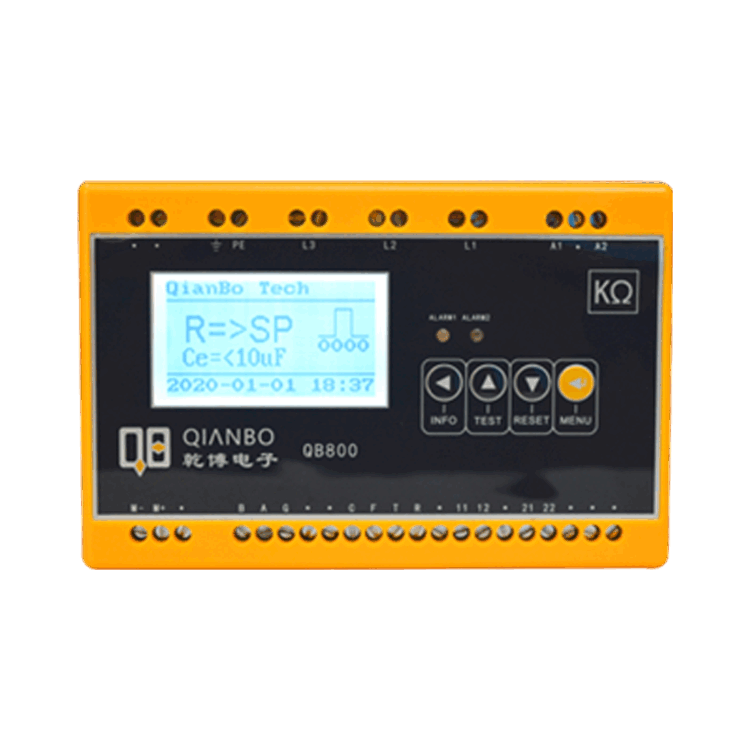

            QB800-PV型绝缘监测仪采用低频脉冲方波注入法可以可靠地、准确地监视光伏系统 （不接地系统）对地的绝缘阻值。由于各种 应用、系统类型、操作条件、变速驱动器的应用，高系统泄漏电容等，测量技术必须能够满足不同的要求，以确保优化响应时间和相对不确定性。可以从设置菜单中选择的不同的测量条件，允许对特殊应用测量技术的优化适应。

产品参数如下：
          供电电源   AC 85V-265V,50/60Hz, DC 85V-265V  或18V~36V DC
           额定功率   约5W
         设备重量   ≤1.1Kg（含耦合器0.55 Kg）
         机械尺寸   135*89
         环境温度   -20℃~70℃
         环境湿度   相对湿度<95%
         最高绝缘电压   AC 1140V
         额定冲击电压   8kV
         污染等级   3
         警报1响应值   0~200KΩ
         警报2响应值   0~200KΩ
         相对不稳定度   ±20%
         迟滞   （1~10kΩ）±2kΩ
         迟滞   （10kΩ~200KΩ）15%
         电流/电压输出   4mA~20mA（≤500Ω）/0-10V
         电流输出精准度   （1k~100KΩ）±10%，±1kΩ
         测量电压   ≤48V
         测量电流   ≤220μA
         直流内阻   ≥40kΩ
         交流阻抗   ≥1MΩ
         电气寿命   12000次

产品尺寸图如下：




产品绝缘接线图如下：

设备应用方向：
        光伏系统设备行业
