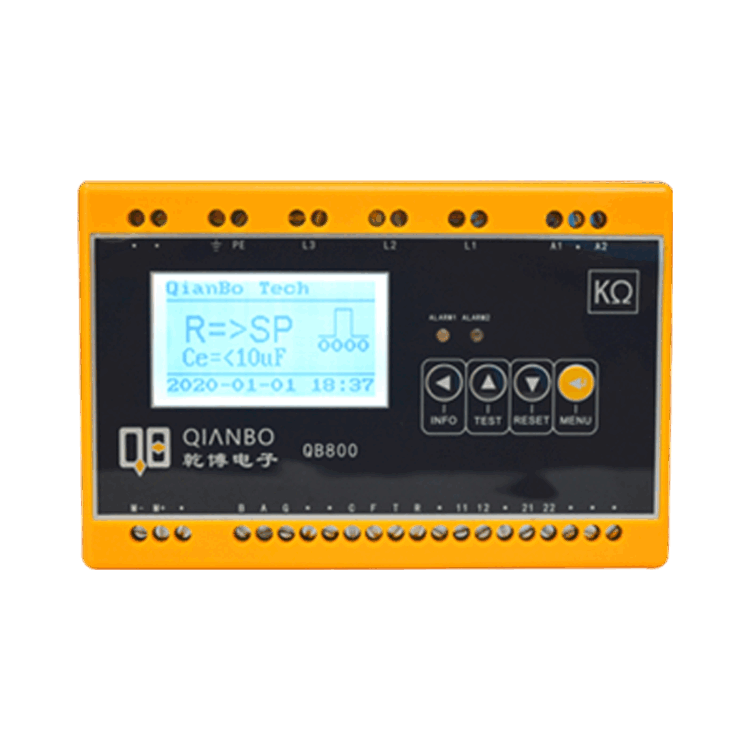

用于IT未接地系统，配耦合器可用于交直流1万伏以下系统

产品特点:
1.适用于800V以下未接地系统，匹配耦合器后能扩大电压适用范围0-1万伏；
2.两组独立继电器报警输出/继电器加模变拟量送输出，可自由组合；
3.内部/外部测试、复位功能；
4.多类型、宽范围控制电源输入；
5.人性化简易操作界面，可显示各种参数和系统泄露电容；
6.DIN导轨安装方式；
7.带背光的LCD屏显示；
8.RS-485接口与之上的Modbus协议；
9.带模拟电流输出4-20mA（模拟电压可选择定制）；
10.工作使能功能.

产品介绍：
       采用低频脉冲方波注入法可以可靠地、准确地监视交流、直流、交直流混合IT 系统 （不接地系统）对地的绝缘阻值。由于各种 应用、系统类型、操作条件、变速驱动器的应用，高系统泄漏电容等，测量技术必须能够满足不同的要求，以确保优化响应时间和相对不确定性。可以从设置菜单中选择的不同的测量条件，允许对特殊应用测量技术的优化适应。

产品参数如下：
 供电电源 85V-265VAC，50Hz
 额定功率 约 5W
 设备重量 ≤0.6Kg
 机械尺寸 135*89
 环境温度 -20℃~60℃
 环境湿度 相对湿度<95%
 额定绝缘电压 800VAC
 额定冲击电压 8kV
 污染等级 3
 警报 1 响应值 1kΩ~10MΩ
 警报 2 响应值 1kΩ~10MΩ
 相对不稳定度 士20%
 迟滞(1~10kΩ) ±2kΩ
 迟滞(10kΩ~10MΩ) 25%
 电流/电压输出 4mA~20mA(≤500Ω)/0-10V
 电流输出精准度(1k~1MΩ) 士10%，±1kΩ
 测量电压 ≤48V
 测量电流 ≤220 μ A
 直流内阻 ≥600kΩ
 交流阻抗 ≥600kΩ
 电气寿命 12000 次

产品尺寸图如下：

产品连接线如下：


不带耦合器接线图

产品应用：产品适用于矿井、石油化工、钢厂、游轮等其他行业。

矿井

石油化工

钢厂

游轮
