1 总则

1.1 目的

为统一自动驾驶传感器工厂下线标定技术标准，规范 Camera、LiDAR、IMU 单设备及多传感器联合标定的精度指标、检测方式、判定准则与异常处理要求，保障传感器内参、外参、时间同步、图像与点云质量满足自动驾驶感知、定位及360°环视量产功能要求，特编制本详细精度说明文档。本文档作为产线EOL标定实施、设备验收、质量判定、日常校准的技术依据。

1.2 适用范围

本文档精度要求适用于全系车型工厂静态EOL下线标定场景，覆盖所有车载感知传感器，具体包含：

• 前视广角/窄角感知摄像头

• 前视、后视、侧视环视摄像头模组

• 车载主激光雷达（LiDAR）

• 车载惯性测量单元（IMU）

• Camera-LiDAR-IMU 多传感器联合标定精度管控

1.3 引用标准

• 整车EOL下线标定通用技术规范

• 自动驾驶车载传感器外参标定精度设计规范

• 车载相机成像质量与重投影误差验收标准

• 激光雷达点云匹配、测距精度及反射率检测标准

• 车载IMU零偏、随机游走及时间同步精度技术要求

• 多传感器融合标定精度量产验收规范

2 摄像头（Camera）精度要求

2.1 单摄像头标定精度

本章节规定所有前视、环视、侧视、后视摄像头单设备标定精度指标、检测方式及验收判定标准，为单相机标定合格的硬性准入条件。

精度项目

要求指标

检测方式

判定标准

重投影误差

≤ 0.5 pixel

标定算法自动计算多帧特征点均值

单帧、多帧均值均满足阈值要求

外参角度精度（Yaw/Pitch/Roll）

≤ 0.1°

标定算法外参解算结果提取

三轴角度误差全部满足，无单项超标

外参位置精度（X/Y/Z）

≤ 5 mm

标定算法外参解算结果提取

三轴位置误差全部满足，无单项超标

镜头畸变校正误差

≤ 0.3 pixel

棋盘格标定板特征点拟合检测

图像无明显畸变、拉伸、偏移现象

曝光/白平衡一致性

无过曝、无欠曝、无反光干扰

机器自动检测+人工复核

标靶轮廓、角点、特征清晰可稳定识别

2.2 多摄像头拼接精度

针对全车多相机组网，规范相机之间视场衔接、图像拼接及时间同步精度，保障360°环视无错位、无盲区、无重影。

精度项目

要求指标

检测方式

环视拼接误差（车身边界）

≤ 10 mm

俯视全景拼接图特征点比对检测

前视/侧视/后视视场衔接误差

≤ 0.15°

多相机公共特征点匹配比对

多相机时间同步偏差

≤ 1 ms

硬件触发时间戳采集、软件比对校准

2.3 传感器装车安装工艺精度

规范传感器硬件装车初始安装误差，控制机械安装偏差对标定精度的影响，为软件标定提供合格硬件基础。

安装角度维度

允许安装偏差

偏航角 Yaw

±1°

俯仰角 Pitch

±1°

横滚角 Roll

±1°

3 激光雷达（LiDAR）精度要求

3.1 单雷达标定精度

定义单激光雷达外参标定、靶标识别、点云匹配、测距精度的量产准入指标，保证雷达感知位置、姿态、测距的准确性与一致性。

精度项目

要求指标

检测方式

靶标中心识别定位误差

≤ 5 mm

标靶点云聚类拟合中心比对

外参角度精度（Yaw/Pitch/Roll）

≤ 0.1°

标定算法外参解算结果提取

外参位置精度（X/Y/Z）

≤ 5 mm

标定算法外参解算结果提取

点云配准重合度

≥ 99%

标准靶标理论点云与实际点云拟合比对

测距精度（标定区域内）

≤ 2 cm

标准距离标定靶标实测比对

3.2 点云质量要求

管控激光雷达原始点云质量，剔除噪声、杂波、无效点干扰，保障标定数据有效、稳定、可复用。

检测项目

技术要求

有效点云率

≥ 98%

杂波/噪声点占比

≤ 2%

靶标反射率一致性

80%标准反射率靶标识别无跳变、无丢失

视场完整性

10个标定专用靶标全部完整处于雷达视场内

3.3 安装与环境约束要求

• 激光雷达装车安装高度偏差：≤ 2 cm，无高低偏移、倾斜安装问题

• 雷达探测视场内无遮挡物、无高亮强反射金属结构，避免点云畸变

• 标定支架、固定结构全覆盖低反射黑色泡棉，整体反射率控制在2%~5%，杜绝杂波干扰

4 IMU精度要求

4.1 IMU本体硬件精度

规范IMU传感器硬件固有精度指标，为姿态解算、融合标定、车辆定位提供基础硬件保障。

精度项目

技术指标

陀螺零偏稳定性

≤ 0.05 °/s

加速度零偏稳定性

≤ 0.005 g

角速度随机游走

≤ 0.01 °/√h

加速度随机游走

≤ 0.001 m/s²/√h

4.2 IMU标定精度

定义IMU内参校准、车体坐标系对齐、标定重复性精度要求，保障惯性数据与车体姿态高度匹配。

标定项目

技术要求

IMU内参标定误差

≤ 0.05°

IMU与车辆坐标系对齐精度

≤ 0.1°

连续10次标定重复性偏差

≤ 0.05°

4.3 多传感器时间同步精度

时间同步是多传感器融合标定的核心前提，全系统时间戳偏差需严格受控，避免融合错位、标定失效。

• IMU 与 Camera 时间同步误差：≤ 1 ms

• IMU 与 LiDAR 时间同步误差：≤ 1 ms

• 整车所有感知传感器统一时间戳、大偏差：≤ 1 ms

5 多传感器联合标定精度要求

5.1 Camera-LiDAR 联合标定精度

规范相机与激光雷达空间匹配、姿态对齐精度，保障图像与点云目标位置高度重合，满足感知融合功能要求。

精度项目

技术指标

公共特征点空间重合误差

≤ 10 mm

相对姿态对齐误差

≤ 0.15°

视场覆盖一致性

无感知盲区、无视场错位偏移

5.2 IMU-Camera-LiDAR 全链路联合精度

管控全车感知+惯性传感器全链路姿态传递误差，保障车辆姿态解算、环境感知、定位功能稳定可靠。

精度项目

技术指标

全链路姿态传递误差

≤ 0.15°

整车坐标系基准统一误差

≤ 2 mm

动态启动初始姿态对准误差

≤ 0.2°

5.3 整车坐标系基准精度

• 车辆中心基准定位误差：≤ 2 mm

• 车辆摆正后整体姿态（Yaw/Pitch/Roll）误差：≤ 0.1°

• 标定场地地面平面度引入的姿态误差：≤ 0.05°

6 场地与设备对标定精度影响要求

6.1 车辆摆正器精度要求

车辆摆正精度是标定基准精度的核心，直接决定全车传感器标定基准是否准确。

• 车辆左右对中定位精度：± 2 mm

• 车辆三轴姿态摆正精度（Yaw/Pitch/Roll）：± 0.1°

• 摆正设备重复定位精度：≤ 0.05°

6.2 标定靶标安装精度要求

• 靶标实际安装坐标与理论坐标误差：≤ 5 mm

• 靶标板面平面度误差：≤ 0.1 mm

• 靶标安装角度偏差：≤ 0.1°

• 靶标板面反射率均匀性偏差：≤ ±5%

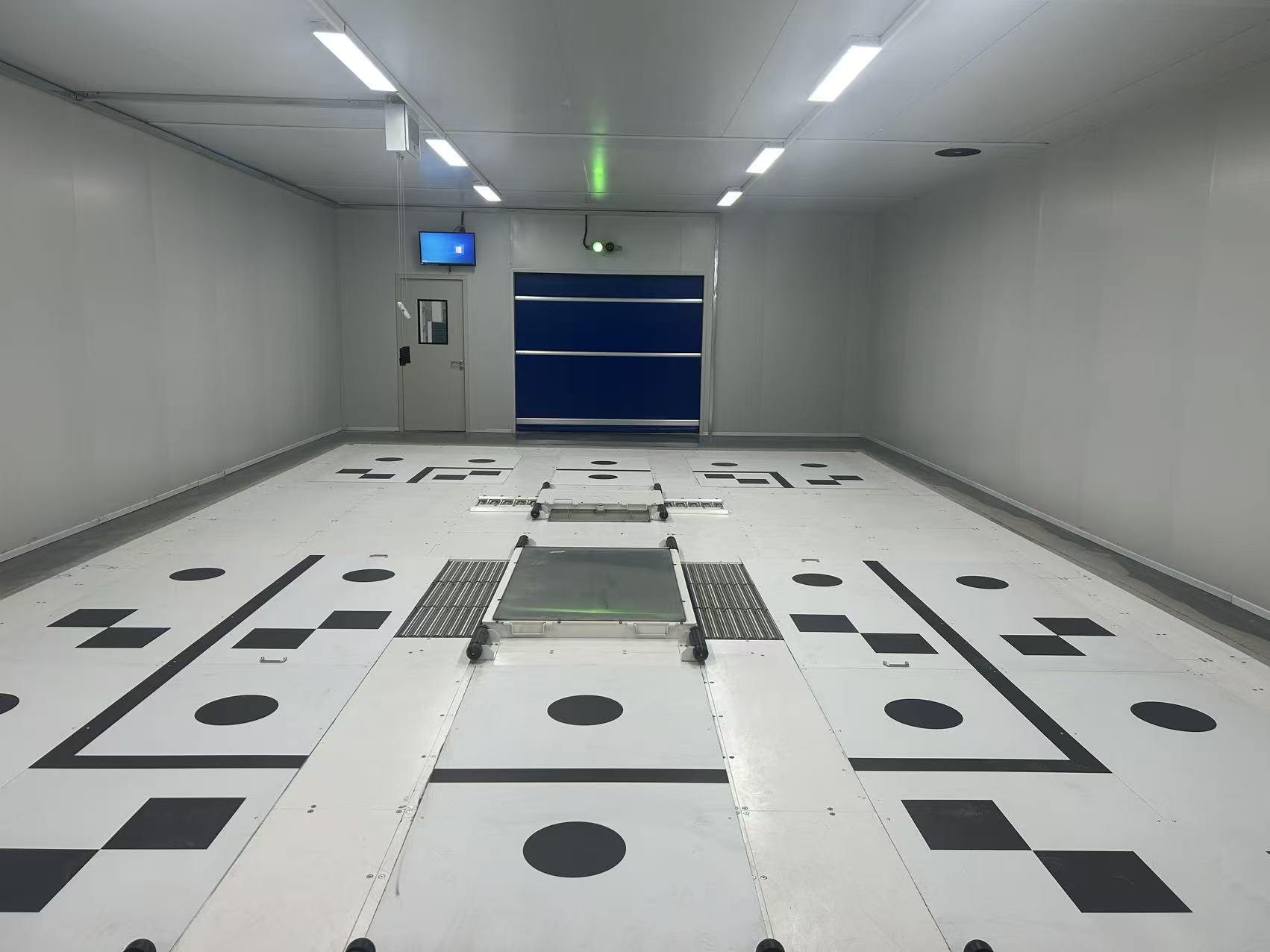

6.3 标定环境光照要求

• 标定间全封闭遮光设计，无自然光直射、无局部暗影、无高亮光斑

• 全场光照均匀度偏差：±10%以内

• 彻底规避镜面反射、杂散光干扰，保证相机成像、雷达点云稳定

7 精度验收判定规则

7.1 单台车辆标定判定规则

本文档所有传感器精度指标为量产强制达标项，单台车所有精度参数全部满足要求，判定为标定合格；任意单项精度超标，直接判定标定不合格，需重新摆正、重新采集标定。

7.2 批量产线验收规则

产线常态化稳定性判定：连续50台车辆标定精度全部达标、合格率100，判定标定系统设备、场地、靶标、环境状态稳定；若出现连续2台标定不合格，立即停止产线标定作业，开展设备校准、靶标复测、环境排查整改。

7.3 复测容错规则

单台车标定不合格，允许重新摆正车辆、重启采集标定流程1次二次复测；复测合格可正常下线；复测仍不合格，判定传感器硬件或安装异常，进入车辆返修排查流程。

8 精度异常问题原因与处置方案

异常现象

可能故障原因

对应处理措施

相机重投影误差偏大超标

镜头脏污、指纹灰尘遮挡；标定间光照不均、局部过曝；靶标模糊、磨损、脏污；镜头轻微偏移

清洁相机镜头镜片；调整全场光照参数；清洁或更换磨损靶标；复核相机安装姿态

LiDAR点云匹配偏差大、精度超标

靶标支架松动晃动、靶标偏移；支架裸金属反射产生杂波；靶标灰尘遮挡；雷达视场有遮挡

紧固所有靶标支架，复测靶标坐标；全包低反泡棉消除反射；清洁靶标板面；清理雷达视场遮挡物

IMU时间同步偏差超标

传感器线束接触异常；硬件触发配置错误；车端时间戳同步参数异常

检查锁紧传感器线束接头；重新刷写同步配置参数；校整车端传感器时钟同步

多传感器联合标定偏差超标

系统外参初始配置值错误；整车坐标系基准错乱；车辆摆正偏差超标；场地基准偏移

重置标定系统初始外参；重新校准整车坐标系；复测摆正器精度；全场靶标坐标复校标定

9 附录：核心精度指标速查表

本附录汇总全文关键量产精度阈值，便于快速查阅、现场对标、验收核对。

传感器类型

核心精度检测项

合格阈值

摄像头

图像重投影误差

≤0.5 pixel

摄像头

外参三轴角度误差

≤0.1°

激光雷达

靶标中心定位误差

≤5 mm

激光雷达

外参三轴角度误差

≤0.1°

IMU

陀螺零偏稳定性

≤0.05°/s

多传感器联合

特征点空间重合误差

≤10 mm

全系统

传感器时间同步偏差

≤1 ms

文档结尾：本精度规范为静态EOL传感器标定wei一量产验收依据，所有产线改造、设备调试、标定作业、质量验收均需严格遵照本文档执行。
