VT300内藏孔板-对焊式

VT300内藏式孔板由一个带法兰的孔板、上游和下游管道组成。孔板采用整体式设计，所有部件互相之间都能实现最佳的匹配，并且可以避免出现任何可能导致测量误差的缺陷。

内藏孔板性能特点
内藏式一体化设计，应用于监控测量场合
应用于管道尺寸小于1.5”,测量液体、气体及蒸汽测量
通过自带的前后直管段，精度及可重复性保证
高度一体化的取压法兰及内藏式孔板元件，方便直接安装，更少泄漏点
通过使用一体化三阀组，可直接与Rosemount，EJA，ABB等品
牌的差压流量计相连
温度及压力补偿可选
材质严格保证，304SST,316SST, HC-276， Monel合金等材质可选

VT300内藏式孔板技术规格
孔板开孔尺寸
根据客户提供的过程参数进行差压流量计算，确定孔板的开孔尺寸。通常Beta值在0.2-0.75之间。
计算时要综合考虑差压，压力损失，雷诺数大小，差压变送器量程等因素，以满足客户的测量要求。
测量介质:液体、气体、蒸汽
管道尺寸
1/2-in. (15 mm)
3/4-in. (20 mm)
1-in. (25 mm)
1 1/2-in. (40 mm)
内藏孔板元件流量系数偏差度对照表
Beta值       流量系数不确定度
<0.1                 ±2.8%
0.1～0.2           ±1.75%
0.2～0.6           ±1.25%
0.6～0.8           ±1.9%
过程温度上限：变送器直接安装时, 过程温度小于270 ℃；分体安装时，过程温度需小于454 ℃。
温度测量-分体安装RTD；100 Ohm铂电阻，套管过程接口1/2-in, NPT, 材质304及316SS ，或其他特殊材质可选，防爆接线盒
孔板取压形式：角接取压

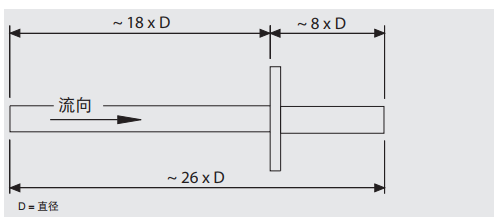

前后直管段

VT300内藏孔板可选前后直管段，也可以根据具体要求只选螺纹或者焊接式连接的取压法兰，不选直管段；

VT300内藏孔板与管道连接形式-带前后直管段
美标法兰连接：内藏孔板前后直管段连接法兰规格为：
ASME B16.5 (ANSI)
Class 150 RF WN
Class 300 RF WN
Class 600 RF WN

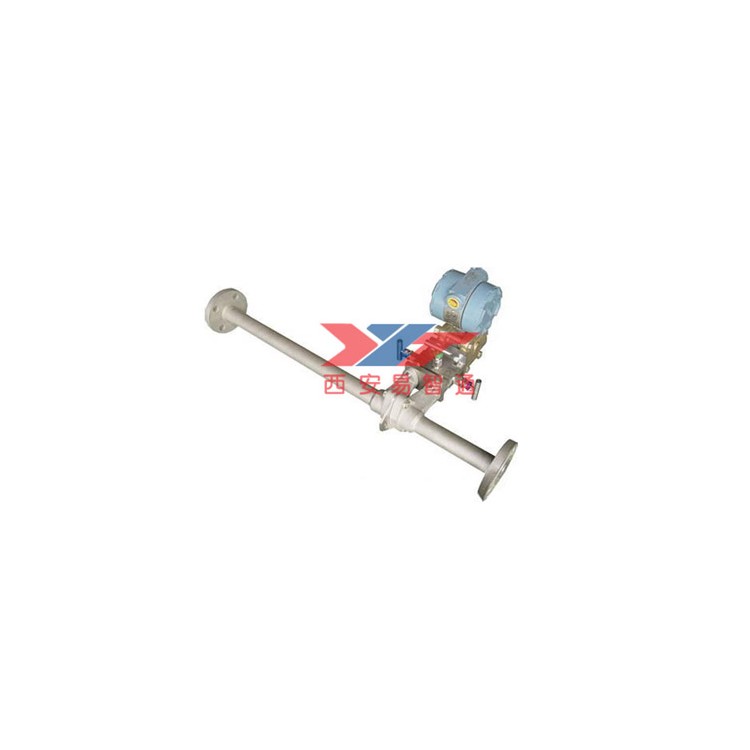

VT300内藏孔板与差压变送器一体化安装图
