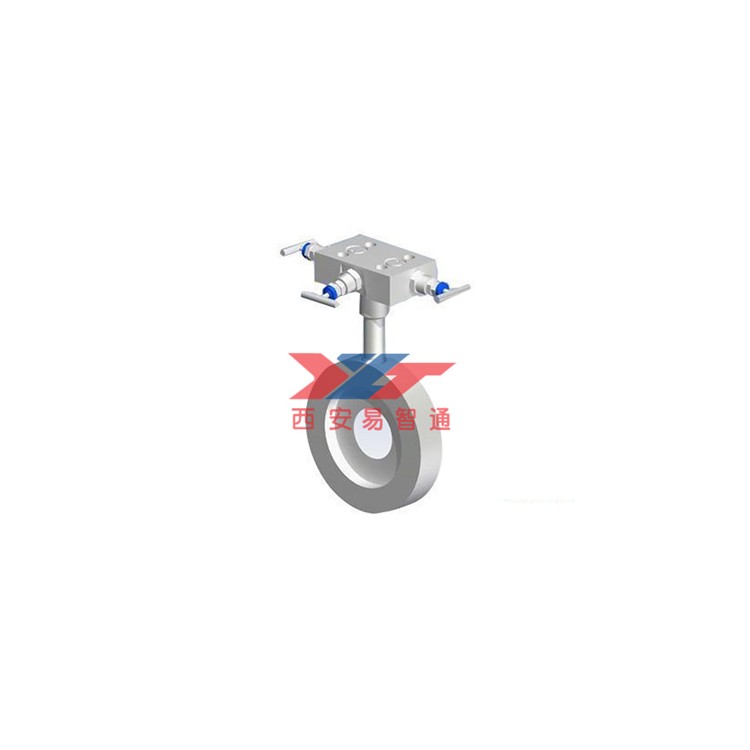

VT200F紧凑型孔板流量计-分体安装

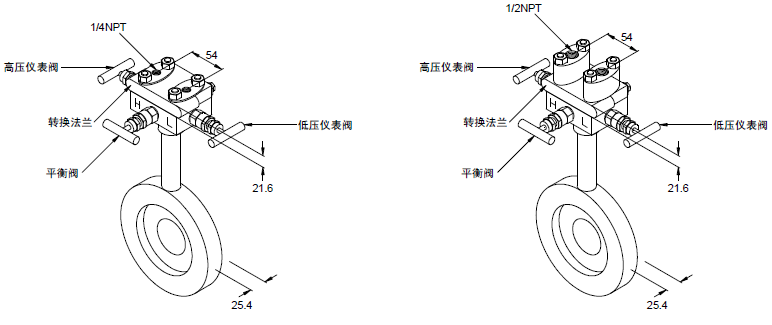

当过程温度大于232℃时，变送器需要与VT200紧凑型孔板分体安装。VT200F的分体安装有两种过程接口形式：
1/4-18NPT内螺纹，通过转换法兰将标准直接安装形式的孔板转换为1/4-18NPT过程接口，直接与引压管相连；
1/2-14NPT内螺纹，通过转换法兰及腰形法兰将标准直接安装形式的孔板转换为1/2-14NPT过程接口，直接与引压管相连。

VT200紧凑型孔板与标准孔板相比的性能优势
无需安装引压管减少泄漏点提高可靠性
最低的总安装费用，单一的一体化铸件，连接件和一次元件减少了工程量，从而降低安装费用；
易于安装 ：1” (25mm)厚的孔板本体允许直接安装在现有法兰之间；
确定的β值使订货更简单并缩短了交货期；
利用 ASME 边角取压设计可用于通用场合或闭环回路控制的测量。
VT200紧凑型孔板流量系数偏差

VT200紧凑型孔板孔板的基本参数
1. 测量介质：气体、液体或者蒸汽
2. 取压类型：ASME/ISO 角接取压
3. 孔板材质：316SS不锈钢或304SS不锈钢
4. 精度：±1.25%，流量精度与所配套使用的差压变送器有关
5. 开孔尺寸：根据客户提供的过程参数进行计算，Beta值介于0.2-0.75之间
6. 过程温度温度：直接安装，过程温度不超过450℉（232℃）；分体安装850℉（454℃）
7. 与孔板连接的法兰规格：直接安装为ANSI CLASS600#/PN100；也可与CALSS
8. 管道尺寸：1/2英寸（15mm）-20英寸（50mm）

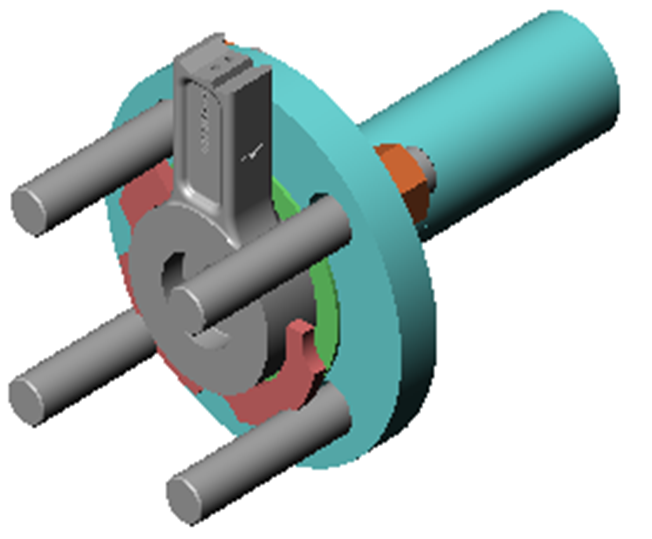

9. 安装附件：标配对中环，如下图示：
