一、型号说明

二、产品概述

随着我国经济的高速发展，整个社会对电力的需求日益变大，各地区的用电负荷随之猛增。系统运行电流越来越大，负荷越来越集中，变电站的主变容量也越来越大。

常规矩形母线已不适应工作电流大的回路，而且矩形母线在技术上和结构上很难满足母线发热和电动力的要求，由此引起附加损耗、集肤效应系数的变大，造成载流能力的下降、电流分布不均匀，影响电力系统及生产的安全运行供电。

为解决上述问题，本公司提出绝缘管型母线代替传统母线的方法来改善母线材料的有效利用率，提高母线机械强度，防止人身触及带电母线及金属物落到母线上产生相间短路等情况发生。并在实际工程中得到应用，获得了较好的效果，为电力系统的安全运行提高供电可靠性、降低损耗起到了积极的作用。

三、产品优点

1、载流量大

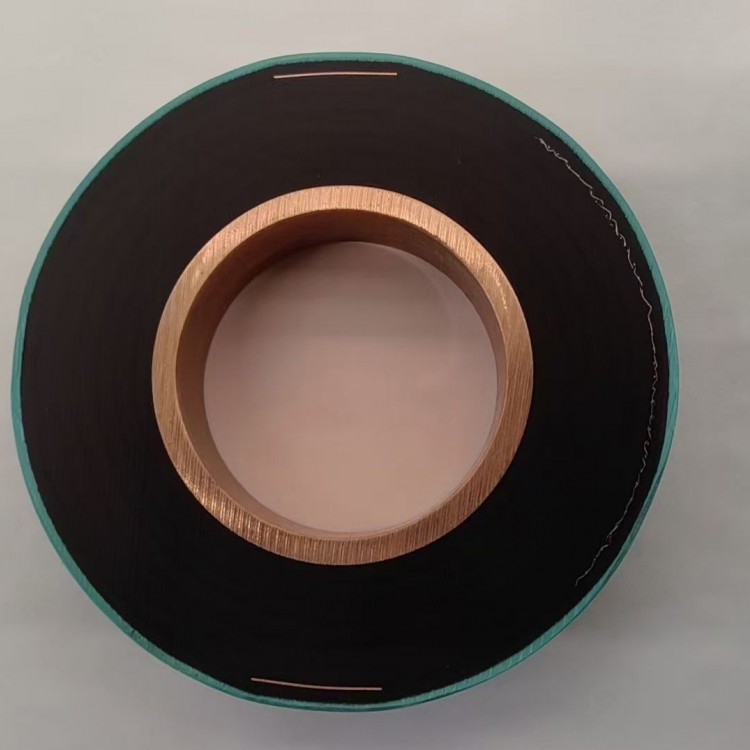

绝缘管型母线为空心导体，表面积大，导体表面电流密度分布均匀，如铜管导体为 Φ100x5mm，截面积：1491mm²，载流量 4000A，电流密度：2.68 (A/mm²)；铜管导体为 Φ100x10mm，截面积：2826mm²，载流量：6000A，电流密度：2.12 (A/mm²)。因此，绝缘管型母线特别适合工作电流大的回路。

2、集肤效应低、功率损失小

绝缘管型母线的集肤效应系数低，Kf≤1，交流电阻小，因而母线的功率损失小。若采用多片矩形导体，随着片数增加，集肤效应系数不断加大，单位截面的有效载流量下降，片与片之间电流分布不均匀，附加损耗加大，散热条件差。

3、散热条件好、温升低

绝缘管型母线为空心导体，母线内径风道能自然形成热空气对流（室内和室外的气压差，能自然形成热空气对流），散热条件好。

4、允许应力大、机械强度高

绝缘管型母线的允许应力为矩形母线的 4 倍，可承受的短路电流大，机械强度高，使得母线支撑跨距加大。在 50kA 短路电流情况下，0100X6mm 管型母线悬空跨距达 9 米，利用母线托架支撑，母线跨距可达到 13 米，由于母线跨距大，可直接进入高压室与户内限流电抗器或 10 千伏开关柜连接，减少了相应的支柱绝缘子、母线金具、建构基础。管型母线连接部位，采用专利技术连接温度低于导体。

5、电磁对环境影响小

绝缘管型母线采用密封屏蔽绝缘方式，外壳接地电位为零，由于电气屏蔽具有：a. 使电场分布均匀；b. 控制电位和限制电场；c. 避免在绝缘表面产生局部放电；d. 传导泄漏电流和充电电流；e. 对危险的接触电压进行防护等特性，故这种屏蔽绝缘电缆形导电管母线电场分布均匀，电气绝缘性能强，从而减小了对周围环境的电磁污染。母线架构简明、布置清晰、安装方便、维护工作量小。

6、绝缘材耐执系数高

绝缘管型母线主绝缘材料采用聚四氟yi烯，可在 - 250℃~+250℃中工作，有优良的电气性能和化学稳定性，介质损耗小，阻燃、耐老化、使用寿命 240 年。

7、抗电器震动能力强

直接将绝缘管型母线固定在钢构架上或混凝土支架上，取消穿墙套管和支柱绝缘子，具有较强抗震动能力。

8、不受环境干扰、可靠性高

绝缘管型母线每相是密封屏蔽绝缘，内部无凝露产生，且消除了外界潮气、灰尘以及外物所引起的接地和相间短路故障，运行具有高度的可靠性。相比之下，矩形母线暴露在环境中，容易受人、动物（如老鼠等）以及其他物体偶然接触而发生接地和短路，不利于安全运行。

四、绝缘管型母线载流量规格
