一、适用范围

ZHMM 系列密集绝缘型母线槽适用于额定电压 690V 以下，额定工作电流 100-5000A、频率 50-60Hz 的输配电系统。

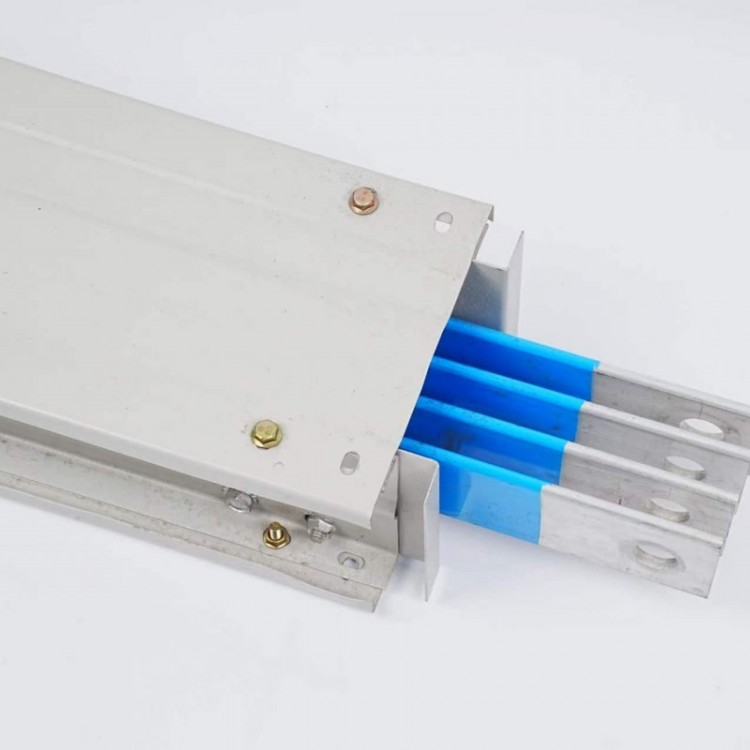

二、结构性能

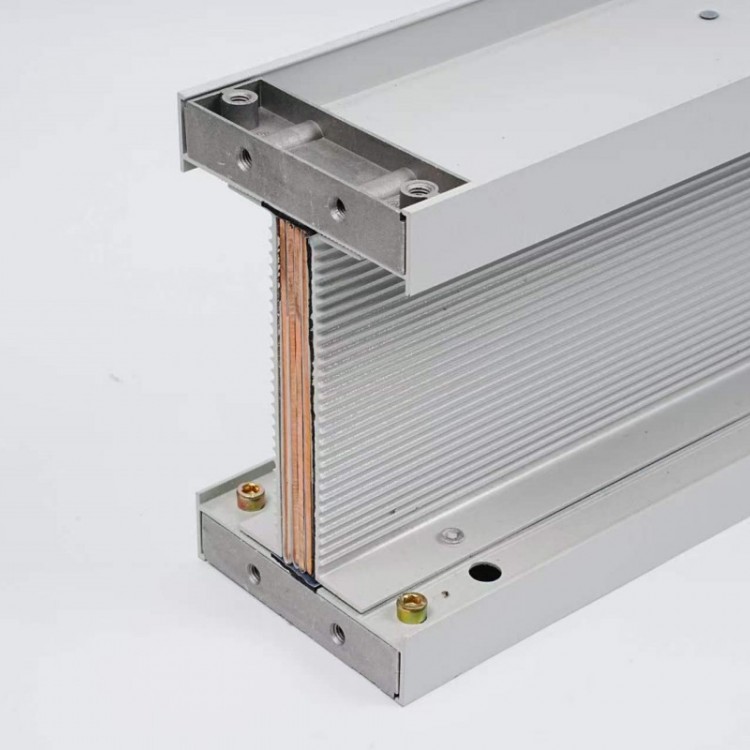

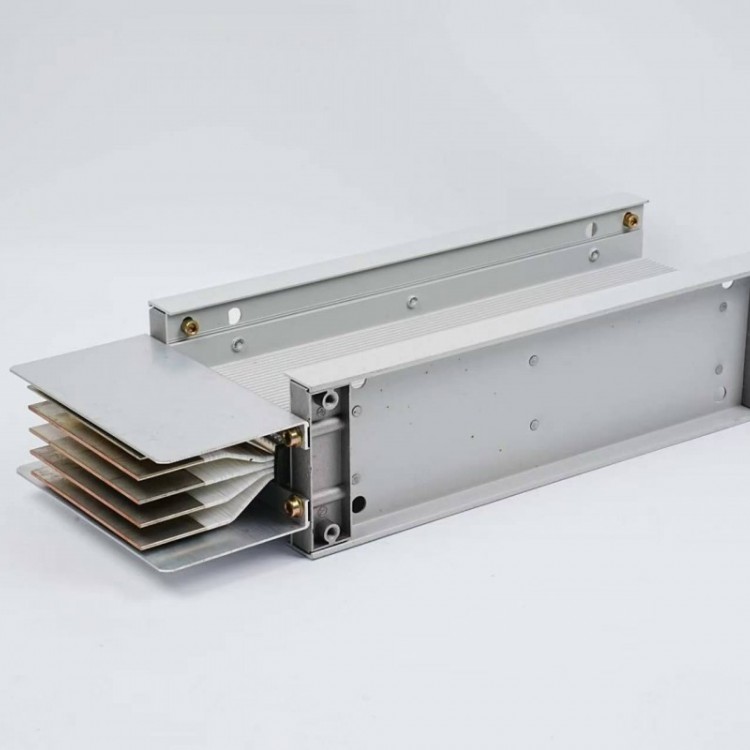

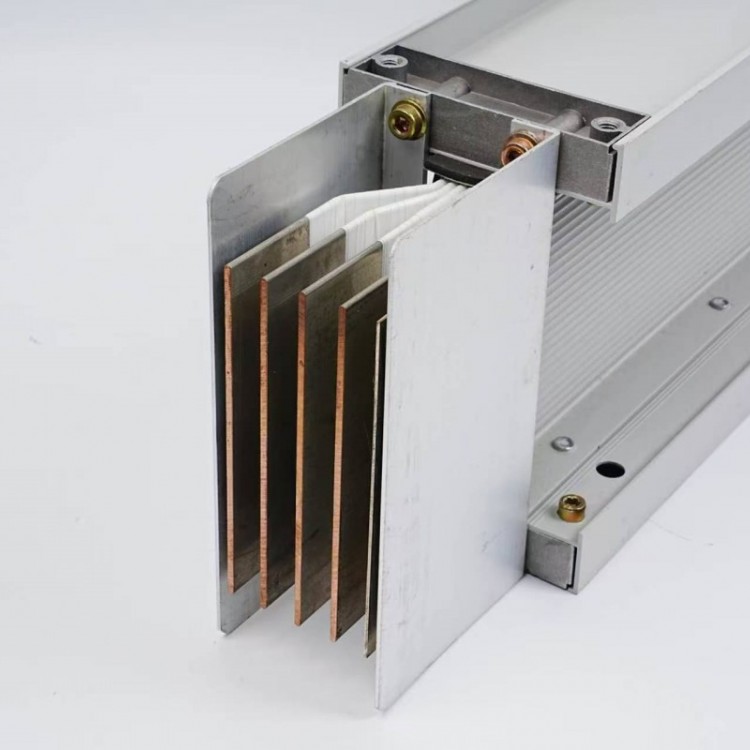

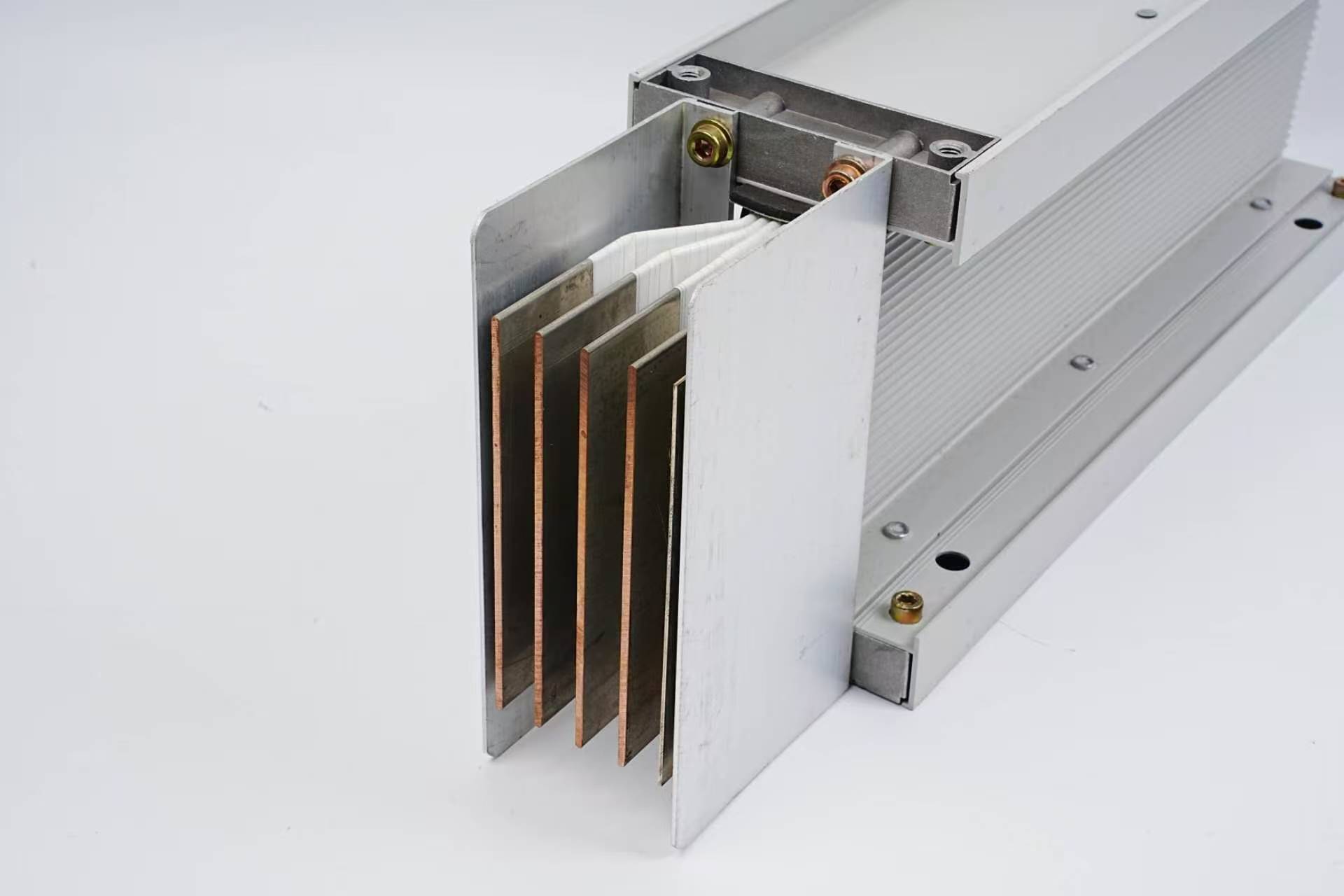

1、采用合理的 “三明治” 相线紧密叠压结构设计，使母线槽外形更加紧凑、体积更小，并增加了母线系统的动热稳定性，使母线具有阻抗低、电压降低的优点，杜绝了发生火灾时母线槽 “烟囱效应” 的形成。可应用于施工现场的大跨距安装。

2、外壳采用模制电工用铝型材与冷拉成型薄钢型材混合组成（也可采用加强型全铝合金型材结构）。该套外壳为轻质全封闭、不通风型，既拥有钢质外壳的高轻度，又有铝外壳良好的抗锈蚀性和较好的散热性、接地性。其特殊的弱磁性铝质侧板，可削减大电流母线相间的涡流现象，降低母线导体因涡流而引起的发热现象，能显著增强母线排载流能力；并在外壳范围内构成整体式接地系统，在发生大容量接地故障时，可有效地缓解母线 PE 接地排的压力，以双保险的形式组成第二条接地系统，保护整条母线槽系统的安全运行。

3、采用标准配置的单臂锁紧避震连接器，连接可靠方便。

4、可方便地设置馈电插接口，上下两面均可同时设置，且不降低其抗弯强度。馈电插接口的安全防护等级达 IP54（符合标准 IEC529）。每套插接口均设有特制的开合锁定装置，可防污物、防尘和防止误操作，其材料为 ABS 工程塑料。

三、绝缘配置

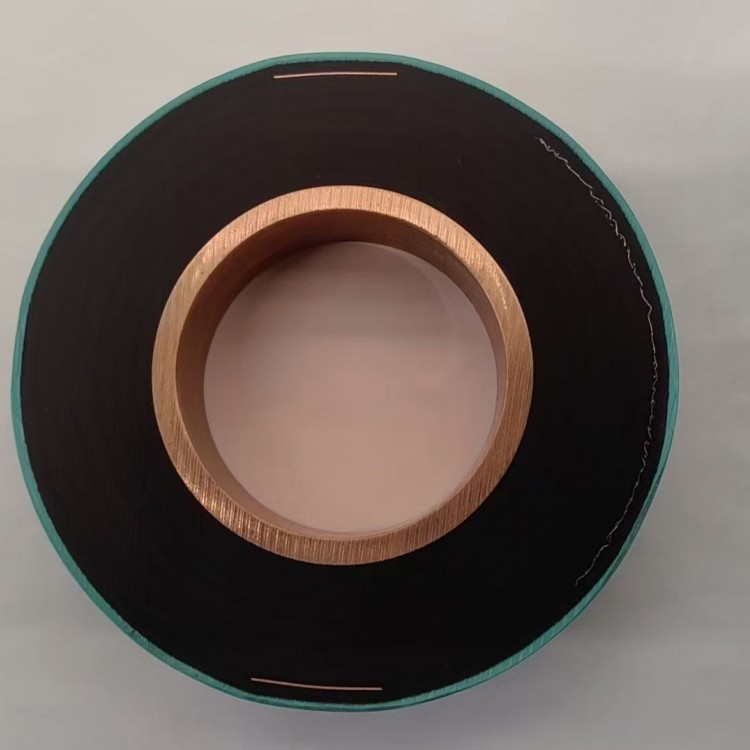

ZHMM 系列密集绝缘型母线槽绝缘介质主要采用绝缘材料 — 聚酯薄膜（美国杜邦 Mylar），该材料具有较好的耐高温性（在高温中无有毒气体释出）、较高的介电性能，绝缘等级为 “B” 级。也可采用绝缘材料 “塑料王”— 聚四氟仪烯定向薄膜（SFM-3），该材料耐温等级很高（-180℃~+250℃），单层耐压 6000V，绝缘等级 “C” 级，绝缘老化寿命 50 年以上，为现行实用绝缘材料中性能好的产品。

四、主要技术参数

1、采用 “三明治” 密封结构设计，一般防护等级为 IP42，IP54，特殊要求可达 IP65。

2、母线系统能承受 3750V 的工频耐压，历时 1min 无击穿和闪络现象。

3、母线系统在长期接通额定电流工作时，其温升不超过：连接端子：60K，金属外壳：30K，槽内绝缘件表面：40K。

五、母线截面示意图及性能参数

1、母线槽截面示意图

2、母线槽性能参数
