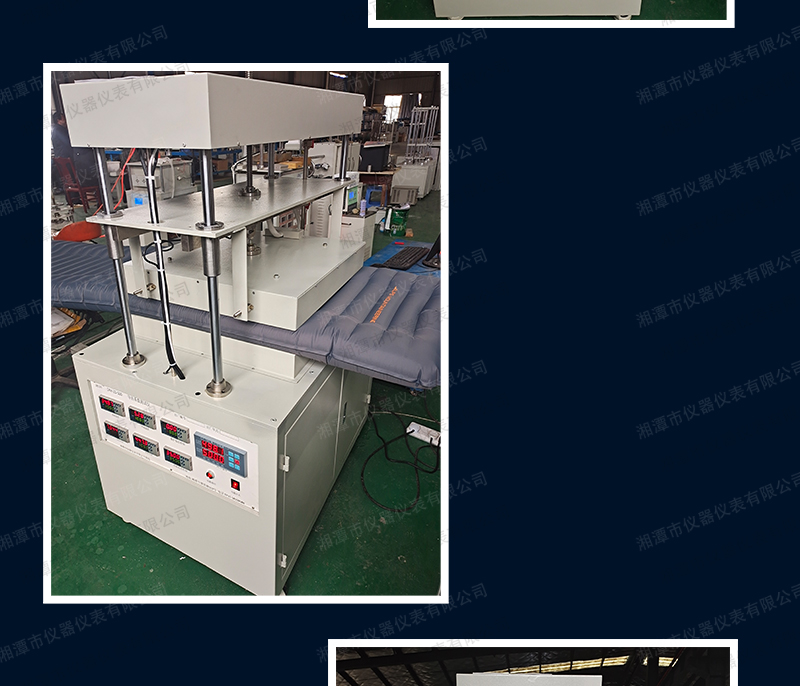

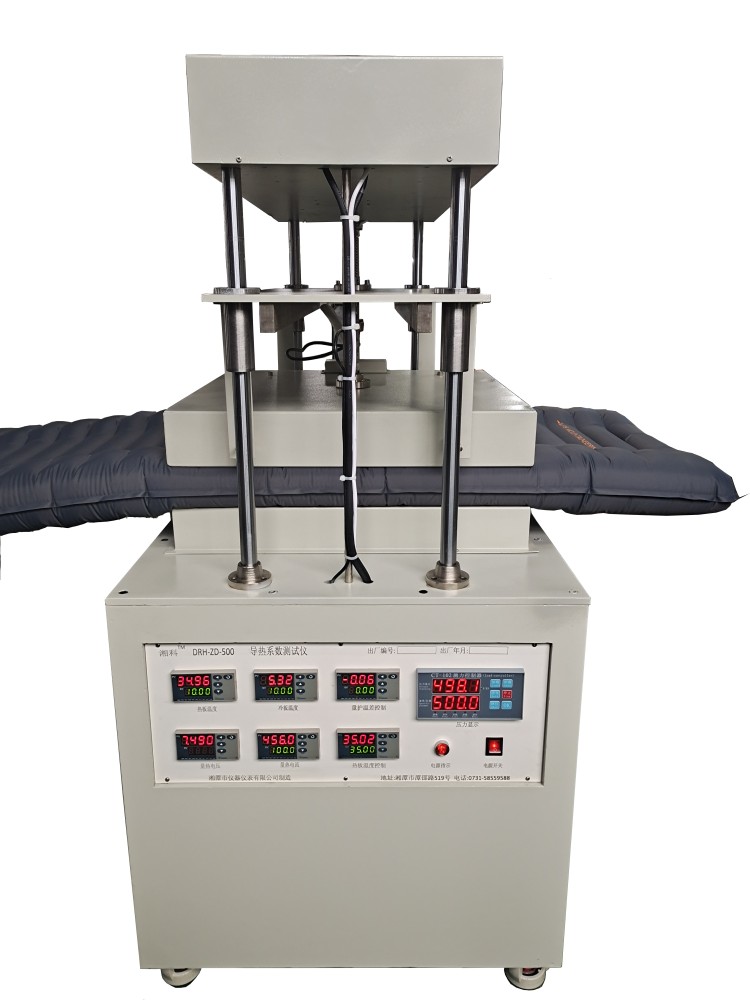

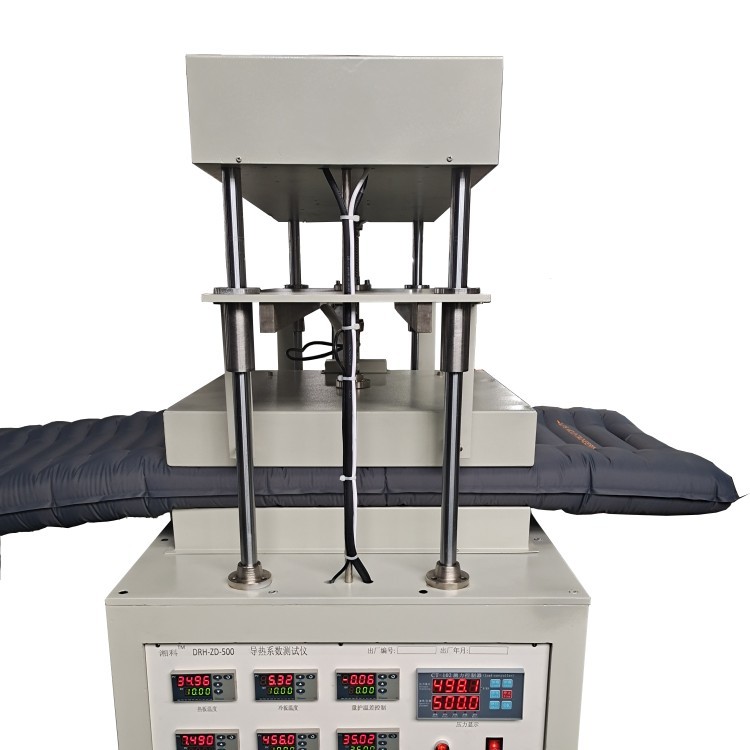

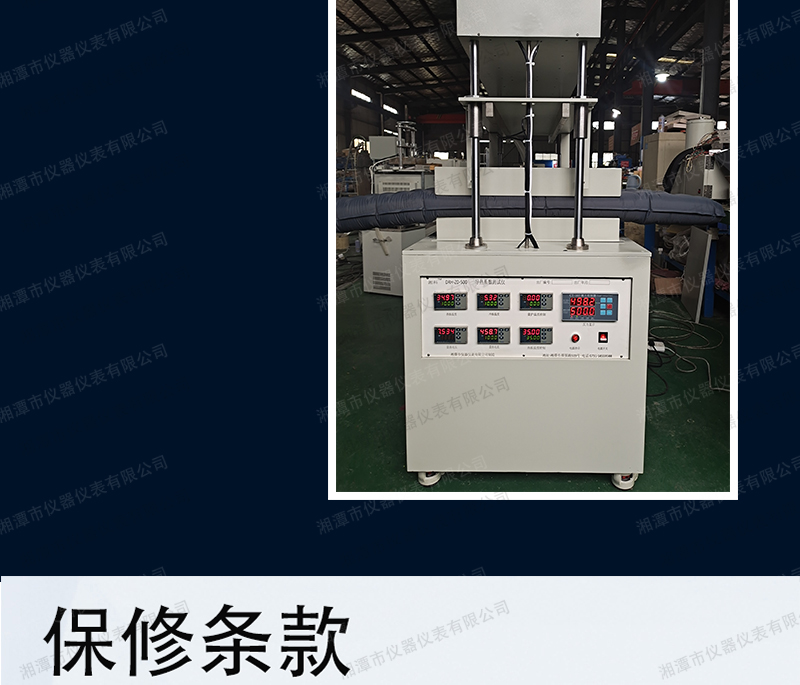

湘科DRH-ZD-500保温材料露营床垫热阻导热系数测试仪（防护热平板法）

该仪器采用防护热平板法，主要测试塑料、玻璃、纤维、泡沫、发泡水泥、保温材料以及露营床垫等材料的导热系数及热阻。仪器参考标准：GB/10294-2008（绝热材料稳态热阻及有关特性的测定 防护热板法）、ISO 8302-1991 绝热 稳态热阻及有关特性的测定 防护热板法、ASTM-F3340-18标准测试方法：露营床垫的热阻使用保护热板装置。

性能特点：

1、自动加压系统： 计算机自动加压，可试验在不同压力下的导热系数，比人工加压更科学，更数据化，重复性更好。

2、测量种类多：除测量硬质板材外，选配公司各种配件，可以测量多种特殊材料。比如：颗粒料、散料、土壤等。

主要技术指标：

1、导热系数范围：0.0010～3.000W/mk；

2、测试精度：±3％；

3、量热中心面积：250×250mm（边长精确到0.01mm）；

4、有效测试面积：500×500mm；可装样空间800×800mm；

5、热面温度范围：室温～100℃，温度分辩率0.01℃，测量精度：0.05℃；热板加热采用柔性印刷电路板方式。

6、冷面温度范围：0～60℃，温度分辩率0.01℃；

7、计算机控制全自动测试，数据处理，并生成检测报告，可打印输出；

8、可自动加压，检测不同压力状态下的导热系数，加压范围0—1000N可调，分辨率0.1N。

9、冷热板温差：默认值30℃（常用标准温差），用户也可以自行设定。

10、电压：220V，50HZ.

测量装置简介

DRH-ZD-500仪器主要由热板温度测控系统、量热功率测控系统、冷板温度测控系统、试样装夹系统、计算机数据测控系统组成。仪器还可选配试样厚度测量系统、压力测量系统、电动加压系统和外护热环境温度控制系统。

热板由量热板和护热板组成，内装有量热平板加热器（或水路外恒温槽控制）、护热平板加热器、量护温差热电硅和测温探头。护热板由高精度温控表控温，提供稳定的护热温度；量热板由高精度温控表控制直流稳压电源加热，根据量护温差热电堆信号控制量热温度，测得量热功率为热流值；热面温度由内嵌测温探头或外接测温探头测温。

冷板内有水路和测温探头，通过管道与外恒温水槽相连，利用外恒温槽与冷板的介质循环，在冷板中形成第二恒温场，提供冷端面稳定温度，冷面温度由内嵌测温探头或外接测温探头测温。因使用温度不同，有半导体制冷控温；电加热控温等方式。

试样装夹装置有手动和自动两种。自动装置组成：1、试样测厚装置由位移传感器和数字显示仪表组成，可实时检测试样厚度；2、压力测量系统由压力传感器和数字显示仪表组成，可实时检测试样压力；3、电动加压系统由电机、直线减速机（或步进电机）、电子调速器和控制电路组成，实现自动加压和卸载。

计算机系统完成数据采集、数据处理、仪器控制，实现全自动测试。

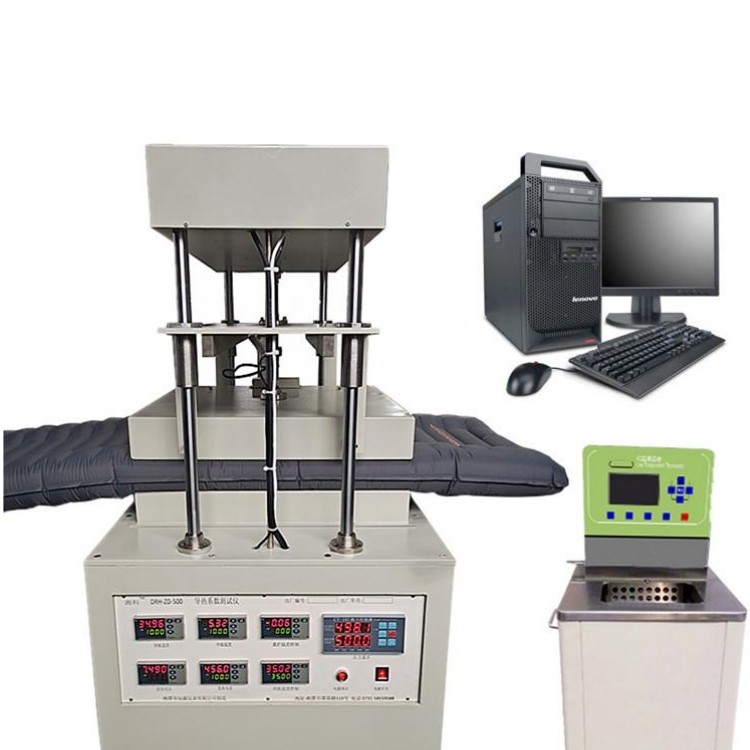

配置：含DRH-ZD-500型测试主机壹台，软件壹套，高精度恒温水槽壹台，台式电脑壹台（按合同配置）。
