湘科DRPL-3B大量程小尺寸样品导热系数测试仪，防护平板热流计法

湘科DRPL-3B导热系数测试仪（防护平板热流计法）

一、概述

本仪器采用国际上流行的热流计检测导热系数方法，配计算机实现全自动检测，是在我公司原DRPL-2基础上优化设计而成，增加自动加压，自动测厚功能，可做不同压力下的测试，并减少了人工测量的误差，适应各种常见材料导热系数及热阻的测试要求。本仪器基于稳态平板法测试原理，在热面加入稳定的热面温度，热量通过试样传递到冷面，测量传递的热流，再根据试样的厚度和传热面积可计算导热系数和热阻。此测试方法简便，快捷，重复性好。非常适用于材料传热方面的研究和开发。可用于尼龙、塑料、硅橡胶、石墨、保温材料等测试，广泛应用在大专院校、科研院所、质检、厂矿。本仪器参考标准：ASTMC518-04用热流计法测定稳态热通量和热传递特性的试验方法；GB10295-2008绝热材料稳态热阻及有关特性的测定（热流计法）。

二、主要技术参数

1、导热系数范围：低导热材料0.0100~5W/mk；高导热材料3~500W/mk，精确至小数点后四位；

2、精确度：优于±4%、重复性：±2%。

3、热面温度：室温+10~100.00℃或室温+10~300.00℃，两种规格任选；采用高数度数显表测温，分辨率0.1℃。

5、热面温控：室温+10~100.00℃或室温+10~300.00℃，两种规格任选；分辨率0.1℃，平板加热器，双向可控硅控制。

6、采用计算机自动测试，数据处理，并可生成检测报告，打印输出。

7、热流量范围：80-2000W/m2。

8、采用有机玻璃防风罩，可直接观察实验过程。

9、测试面尺寸：100×100mm，

10、配带护热装置，以保证测试精度；

11、带自动加压、自动测厚功能，检测不同压力状态下的导热系数及热阻，非常适用于有压缩性的材料：自动压力测量：0.0～1000.0N，自动位移测量：0.00～100.00mm，1

2、加卸载方式：步进电机，13、电压：220V,50HZ。

14、加配粉体样品框，可做粉体的检测。

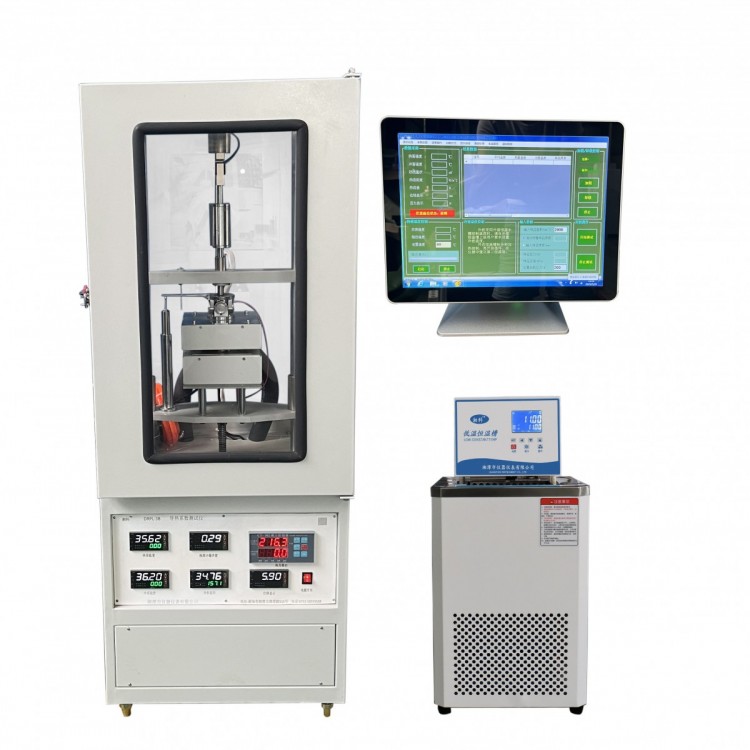

仪器配置：含DRPL-3B测试主机壹台，软件壹套，有机玻璃防风罩壹台，高精度恒温水槽壹台，电脑壹台(按合同配置)。
