卧式注塑机

　　1、即使是大型机由于机身低，对于安置的厂房无高度限制。

　　角式注塑机

　　角式注塑机

　　2、产品可自动落下的场合，不需使用机械手也可实现自动成型。

　　3、由于机身低，供料方便，检修容易。

　　4、模具需通过吊车安装。

　　5、多台并列排列下，成型品容易由输送带收集包装。

　　角式注塑机

　　角式注塑机螺杆的轴线与合模机构模板的运动轴线相互垂直排列，其优缺点介于立式与卧式之间。因其方向和模具分型面在同一平面上，所以角式注塑机适用于开设侧浇口的非对称几何形状的模具或成型中心不允许留有浇口痕迹的制品。

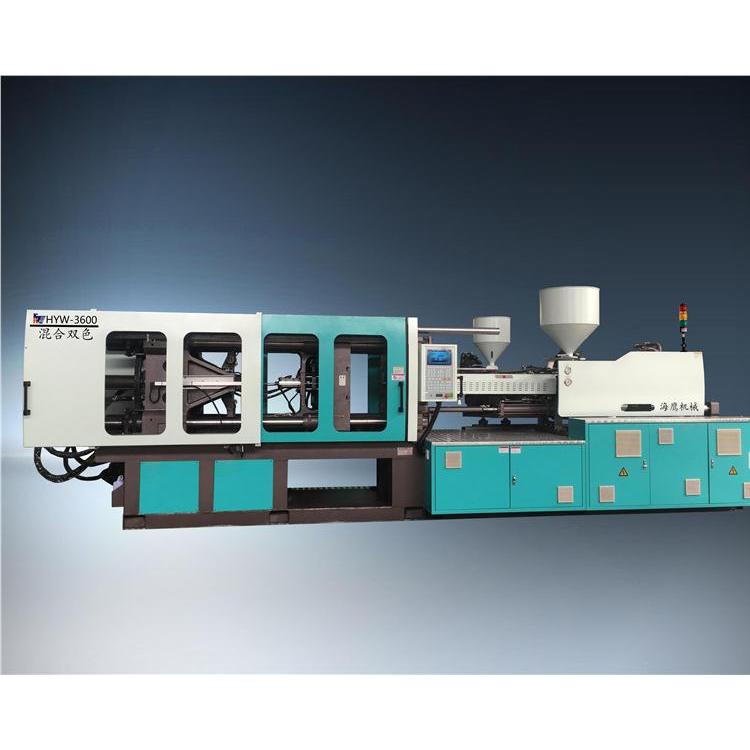

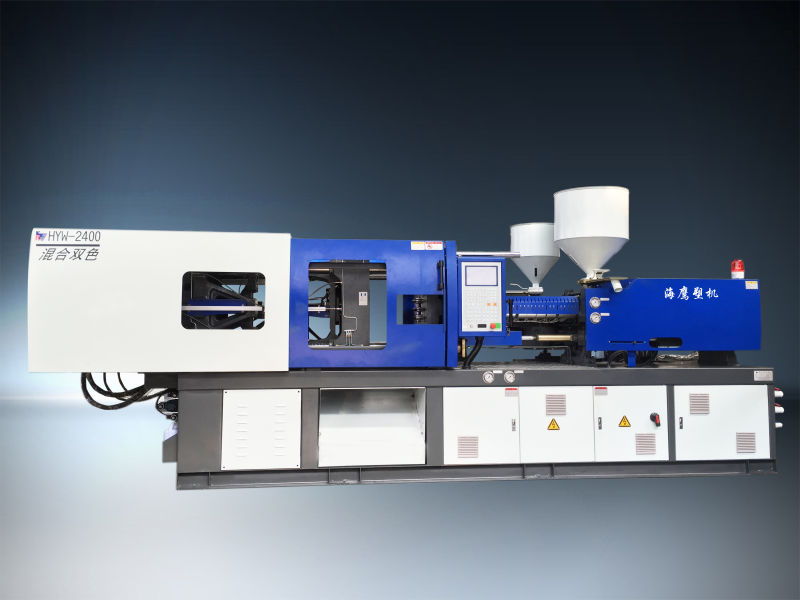

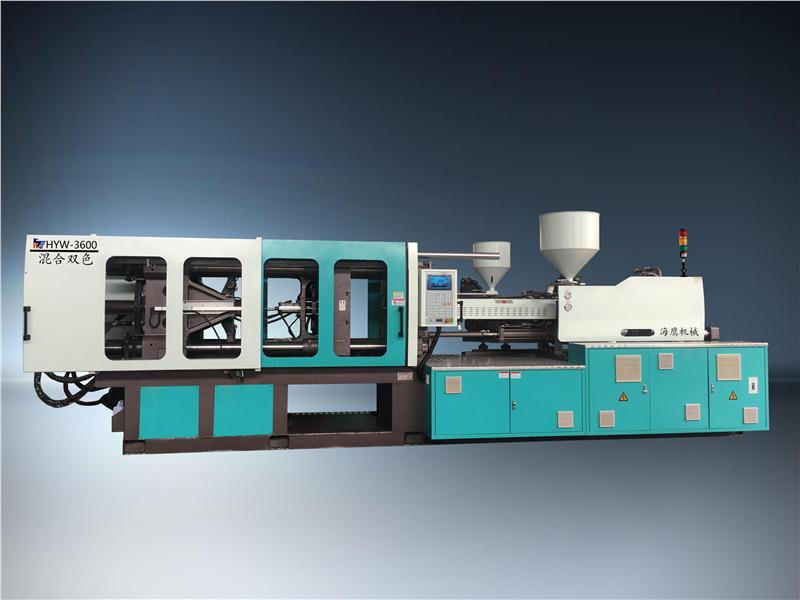

　　双色注塑机

　　可以一次性注塑二种颜色的注塑机，可以满足消费者对外观要求，可以使用户使用产品更加舒心。

　　多工位成型机

　　其装置与合模装置有两个或两个以上的工作位置，也可把装置与合模装置进行多种排列。

　　电动注塑机

　　全电动注塑机不仅能满足用途的需要，而且还有比普通注塑机更多的优点。

　　全电动注塑机的另一个优点就是可以降低噪音，这不仅使工人们受益，而且还能降低隔音生产车间里的投资建设成本。

　　对塑料制品的评价主要有三个方面，是外观质量，包括完整性、颜色、光泽等；第二是尺寸和相对位置间的准确性；第三是与用途相应的物理性能、化学性能、电性能等。这些质量要求又根据制品使用场合的不同，要求的尺度也不同。制品的缺陷主要在于模具的设计、制造精度和磨损程度等方面。但事实上，塑料加工厂的技术人员往往苦于面对用工艺手段来弥补模具缺陷带来的问题而成效不大的困难局面。

　　生产过程中工艺的调节是提高制品质量和产量的必要途径。由于注塑周期本身很短，如果工艺条件掌握不好,废品就会源源不绝。在调整工艺时一次只改变一个条件，多观察几回，如果压力、温度、时间统统一起调的话，很易造成混乱和误解，出了问题也不知道是何道理。调整工艺的措施、手段是多方面的。例如：解决制品注不满的问题就有十多个可能的解决途径，要选择出解决问题症结的一、二个主要方案，才能真正解决问题。此外，还应注意解决方案中的辨证关系。比如：制品出现了凹陷，有时要提高料温，有时要降低料温；有时要增加料量，有时要减少料量。要承认逆向措施的解决问题的可行性。

　　操作要点

　　开机之前

　　1．注塑机操作前，检查电器控制箱内是否有水、油进入，若电器受潮，切勿开机。应有维修人员将电器零件吹干后再开机。

　　2．注塑机操作前，检查供电电压是否符合，一般不应超过±6%。

　　注塑机的操作

　　注塑机的操作

　　3．检查急停开关，前后安全门开关是否正常。验证电动机与油泵的转动方向是否一致。

　　4．检查各冷却管道是否长途畅通，并对油冷却器和机筒端部的冷却水套通入冷却水。

　　5．注塑机操作前，检查各活动部位是否有润滑油，并加足润滑油。

　　6．打开电热，对机筒各段进行加热。当各段温度达到要求时，再保温一段时间，以使机器温度趋于稳定。保温时间根据不同设备和塑料原料的要求而有所不同。

　　7．在料斗内加足足够的塑料。根据注塑不同塑料的要求，有些原料先经过干燥。

　　8．要盖好机筒上的隔热罩，这样可以节约电能，又可以延长电热圈和电流接触器的寿命 [1] 。

　　操作过程

　　1．不要为贪图方便，随意取消安全门的作用。

　　2．注意观察压力油的温度，油温不要超出规定的范围。液压油的理想工作温度应保持在45-50℃之间，一般在35-60℃范围内比较合适。

　　3．注意调整各行程开关，避免机器在动作时产生撞击。

　　工作结束

　　1．注塑机操作完毕后，应将机筒内的塑料清理干净，预防剩料氧化或长期受热分解。

　　2．应将模具打开，使肘杆机构时间处于闭锁状态。

　　3．车间必须备有起吊设备。装拆模具时应十分小心，以确保生产安全。

　　结构功能

　　组成

　　zy-623注塑机通常由系统、合模系统、液压传动系统、电气控制系统、润滑系统、加热及冷却系统、安全监测系统等组成。

　　系统

　　系统的作用：系统是注塑机主要的组成部分之一，一般有柱塞式、螺杆式、螺杆预塑柱塞注

　　射式3种主要形式。应用广泛的是螺杆式。其作用是，在注塑料机的一个循环中，能在规定的时间内将一定数量的塑料加热塑化后，在一定的压力和速度下，通过螺杆将熔融塑料注入模具型腔中。结束后，对到模腔中的熔料保持定型。

　　系统的组成：系统由塑化装置和动力传递装置组成。

　　螺杆式注塑机塑化装置主要由加料装置、料筒、螺杆、过胶组件、射嘴部分组成。动力传递装置包括油缸、座移动油缸以及螺杆驱动装置（熔胶马达）。

　　合模系统

　　合模系统的作用：合模系统的作用是保证模具闭合、开启及顶出制品。同时，在模具闭合后，供给模具足够的锁模力，以抵抗熔融塑料进入模腔产生的模腔压力，防止模具开缝，造成制品的不良现状。

　　合模系统的组成：合模系统主要由合模装置、机绞、调模机构、顶出机构、前后固定模板、移动模板、合模油缸和安全保护机构组成。

　　液压系统

　　液压传动系统的作用是实现注塑机按工艺过程所要求的各种动作提供动力，并满足注塑机各部分所需压力、速度、温度等的要求。它主要由各自种液压元件和液压元件所组成，其中油泵和电机是注塑机的动力来源。各种阀控制油液压力和流量，从而满足成型工艺各项要求。

　　电气控制

　　电气控制系统与液压系统合理配合，可实现机的工艺过程要求（压力、温度、速度、时间）和各种程序动作。主要由电器、电子元件、仪表（见右下图）、加热器、传感器等组成。一般有四种控制方式，手动、半自动、全自动、调整。

　　加热/冷却

　　加热系统是用来加热料筒及喷嘴的，注塑机料筒一般采用电热圈作为加热装置，安装在料筒的外部，并用热电偶分段检测。热量通过筒壁导热为物料塑化提供热源；冷却系统主要是用来冷却油温，油温过高会引起多种故障出现所以油温必须加以控制。另一处需要冷却的位置在料管下料口附近，防止原料在下料口熔化，导致原料不能正常下料。

　　润滑系统

　　润滑系统是注塑机的动模板、调模装置、连杆机铰、射台等处有相对运动的部位提供润滑条件的回路，以便减少能耗和提高零件寿命，润滑可以是定期的手动润滑，也可以是自动电动润滑。

　　安全监测

　　注塑机的安全装置主要是用来保护人、机安全的装置。主要由安全门、安全挡板、液压阀、限位开关、光电检测元件等组成，实现电气——机械——液压的联锁保护。

　　监测系统主要对注塑机的油温、料温、系统超载，以及工艺和设备故障进行监测，发现异常情况进行指示或报警。
