YDS-3型岩土力学多功能试验仪

（电脑控制全自动直剪试验机）

YDS-3岩石直剪试验机是根据成都理工大学提出技术要求方案，由本公司自主研发、生产的电脑伺服控制全自动直剪试验机。主要用于各种岩石（土）的直剪试验。该试验机可同时对试样施加垂直（法向）试验力和水平向试验力（剪力），并能同时测定试样垂直向和水平向变型，加卸荷力速度由伺服油路控制。

我公司本着不断发展，不断创新的原则，在短短4年时间内已推出三代产品，产品在可靠性，精度方便有了非常大的提高。

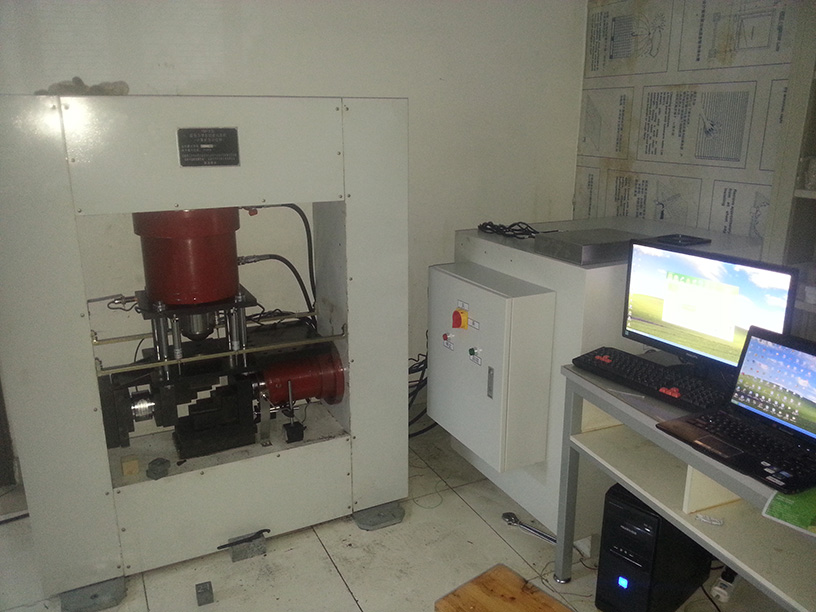

现场照片

一、 主要特点

1） 可以进行多种试验

1 可实现完整岩石或土的直剪试验;

2 可实现岩石结构面或软岩的直剪试验；

3 可实现单轴压缩变形试验；

3 可实现岩石抗拉强度试验；(霹雳法)

4 可实现双轴压缩变形试验；

5 可实现双轴循环压缩变形试验。

2） 采用进口伺服阀配合我公司自主生产高精度压力传感构成闭环伺服控制系统。测量精度高，控制性能优。

3） 法向荷载反力架带有行进轨道，轨道中带有减少摩擦的滚珠排。在保证了实验过程中试件受力的位置同时，几乎消除了摩擦力对法向力的影响。提高了法向数据的采集精度。

4） 剪切荷载反力架带有行进轨道，轨道中带有减少摩擦的滚珠排。保证了实验过程中试件受力的位置。另我公司与成都理工大学联合实验讨论，推出将剪切力传感器安装在切剪盒的后方。这个安装方式完全消除了实验过程中水平摩擦力对剪切力的影响，大大提高了实验精度。

5） 系统带有4路法向位移传感器和2路水平向位移传感器，在完成剪切试验的同时，也完了试件的压缩变型测试。

6） 由于我公司完全为自主研发生产，所以剪切试验尺寸可实现用户的多种要求。

7） 电脑自动控制法向力与剪切力，保证了法向力的稳定保持和剪切速度的精确控制。

8） 实时的数据及图形显示功能，使得整个实验过程更直观。

9） 实验结束后，可打印切剪位移与切剪应力关系曲线图、能生成报告并打印出C、φ曲线图。

二、 主要技术指标

1） 法向蕞大压力：600kN，控制范围（5%——100%）；（可定制）

2） 水平向蕞大压力：300kN控制范围（5%——100%）；（可定制）

3） 试验力测量误差：±0.5％示值；

4） 试验力控制稳定性: ±1％示值；

5） 法向变形测量范围：0～10mm；

6） 水平变形测量范围：0～20mm；

7） 变形测量误差：±0.01mm；

8） 法向、水平向加载速度：1.25kN～10kN/S；

9） 法向、水平向活塞蕞大行程：90mm；

10） 试样：

立方体试样:50×50×50mm、100×100×100mm（可定制）

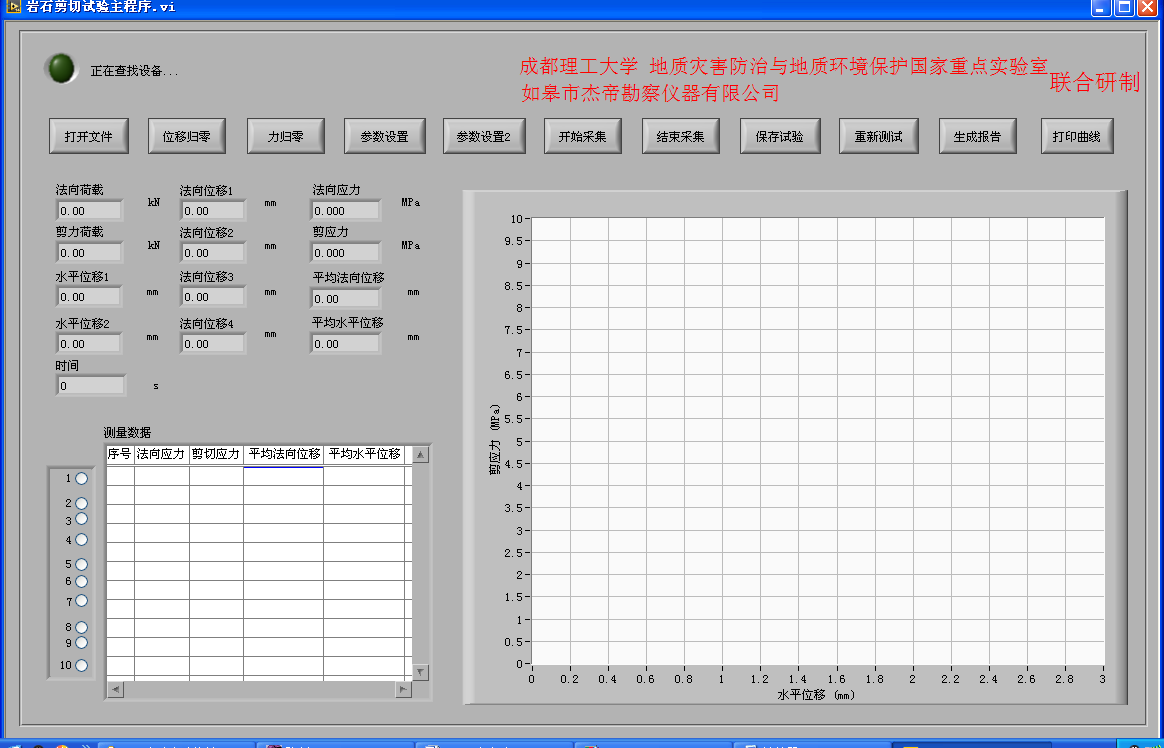

三、 测量窗口

YDS-3岩石直剪试验采集系统。是根据成都理工大学多年实验经验，我厂本着操作简单、方便，实验数据可靠的原则下进行设计的程序，得到广大用户的一致好评。

压力、压应力、剪力、剪应力、垂直位移、水平位移数据实时显示，剪力——水平位移曲线实时显示，整个实验过程一目了然。无论是高校进行教学还是科研单位进行数据分析都是相当不错的帮手。

试验窗口简介；

1） 岩石剪切试验     试验名称（未设备时显示正在查找）

2） 设备关闭        液压站状态

 为了保证学生在更换试件过程中的安全，我们在每个实验结束后都后自动关闭液压站。

3） 打开文件       打开已存在文件

4） 位移归零       位移传感器归零

5） 参数设置       设置传感器系统等不用经常变化的参数

6） 参数设置2      设置每次试验过程中的参数

6） 参数设置2      设置每次试验过程中的参数

7） 开始采集       开始采集数（注液压站状态必须是“设备空闲”、且力传感读数为零）

8） 结束采集       结束一次采集

9） 保存试验       保存当前采样数据

10）重新测试       开始新一组试验

11）生成报告       生成C、φ曲线图（实验点数至少要3个点以上）

12）打印曲线       打印当前显示的曲线

13）法向荷载       向压力传感器所受压力值0－600kN。

14）法向应力      （MPa）

15）剪力荷载        水平向压力传感器所受压力值0－300kN。

16）剪应力       （MPa）

17）法向位移       法向位移1——4，是单个位移值；平均法向位移是4个位移值的平均值。

               如果那个位移传感器不使用，请将该通道位移传系统设置为零。

18）水平向位移      同法向位移

19）时间          当前实验所花时间，单位S

20）测量数据框      当数据保存或打开数据后，便将保存或打开的数据的法向最大应力，以及法向最大应力

               时的水平向最大应力、法向位移、水平向位移。用户可以通过前面的圆选择需要处理的文件。

四、外形尺寸：1380*780*1620（长*宽*高，单位：mm）

五、整机重量：1200KG

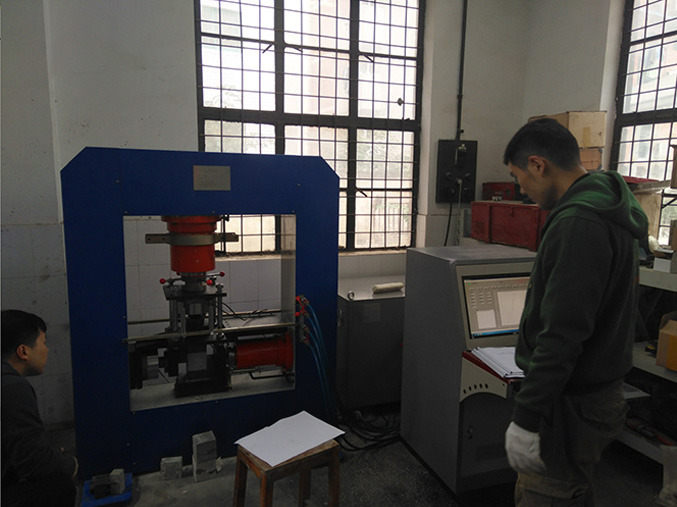

现场学生实验照片

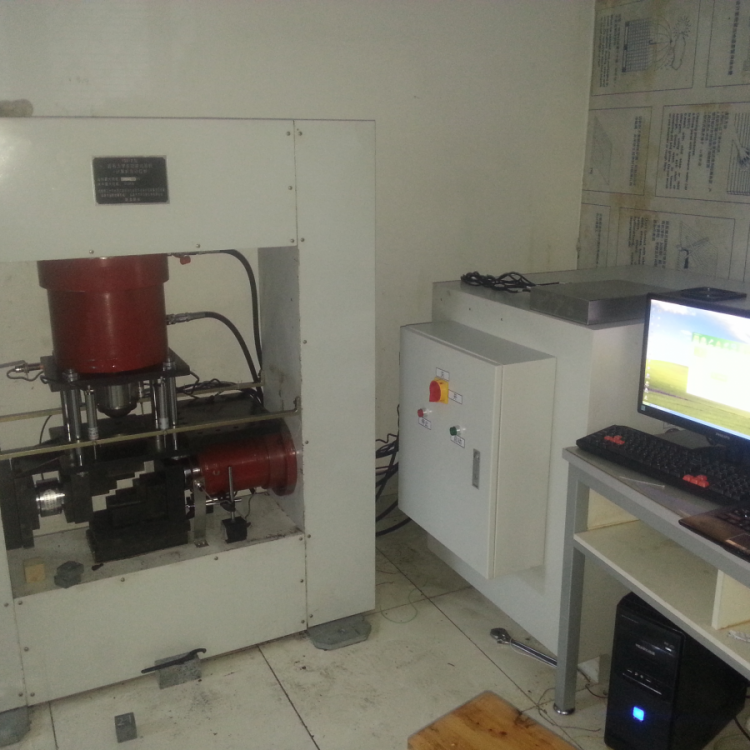

直剪试验照片

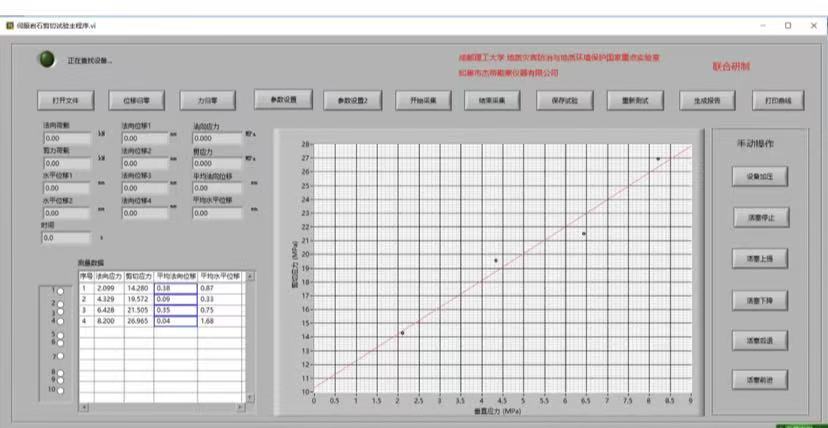

C、φ曲线
