一：锅炉排汽消声器用途及产品优点

　　锅炉排汽消声器主要用于电力、石油、化工、冶金、纺织等工业的锅炉蒸汽排放及其它气体消声排放的有效消声。 锅炉排汽消声器是消除蒸汽排放性噪声的重要措施。各类锅炉排汽蒸汽不仅高温高压，且排放频带宽，蒸汽排放消声器的好坏，主要考虑以下三个方面：

　　1、消声器的消声量能满足《工业企业噪声标准》的要求。

　　2、消声器能适应不同频率、高温和压力(低中高压、超高压、亚临界、超临界)。

　　3、消声器的结构性好（尺寸合理、强度高、寿命长、安装方便）。

　　二、消声器原理

　　锅炉排汽消声器是主要建立在“小孔喷注”理论结合阻抗扩容吸声的消声原理，锅炉蒸汽排放一般流速快，气流噪声高，需先以通孔扩流，经过多次通孔后的蒸汽在抗性扩张室得到降压降流，气流再经小孔喷出，喷出后其各倍频带的声功率已降低，而声压级的频率被推高到20000Hz以上范围，其噪声大为削弱，但部分频率的二次噪音还需要进一步消声，我们在扩张室外加装阻性吸声棉结构，它系根据 降压体所发出的剩余噪声的频谱特性所设计，用以有效地吸收剩余噪声。当用户按要求安装后，消声量可达30-45分贝。使之达到<<工业企业噪声标准>>要求。

　　1、锅炉点火排汽消声器

　　本消声器系综合了消声原理所设计。高压蒸汽在消声器内经一次控流后进入降压体经大容积扩压后，从而形成低压蒸汽后喷出，在此过程中，汽流内能部分转化成某种频率的声能，其噪声虽然功率大为削弱，但往往会因排汽偏离设计值等诸原因，使噪声仍然高于标准值。为此，在降压体外设计了一只双层结构的阻声罩，它系根据降压体所发出的剩余噪声的频谱特性所设计，用以有效地吸收剩余噪声。当用户按要求安装后，总消声量可达36～45分贝。

　　2、蒸汽安全阀消声器（TA型）

　　对于锅炉等压力装置的安全门，其排汽既应避免过大的噪声，更应让汽流顺利排出，为此，以往常见的多级节流及小孔喷注的消声手段即不宜采用，这种限制历来是安全门消声器的设计难点，也是安全门消声器消声效果差的原因。本实用于安全门的消声器同样采用了抗、喷、阻的消声原理，其中以大孔扩容代替了直径较小的控流孔，在结构上更强化了抗、阻消声机理，达到了理想的消声效果。

　　3、低压蒸汽消声器（TD型）

　　各工矿企业使用着大量0.13Mpa及以下的低压锅炉，在电站热力系统中也有着大量的低压热力装置，如背压式汽轮机、除氧器、辅助抽气器、汽轮油泵、锅炉连续排污、定期排污等。上述设备的排汽管要求配置结构轻便、安装更方便的消声器。本公司针对不同的消声对象，设计有专用的除氧器系列、背压式汽轮机系列及其它系列产品，可满足用户的要求。

　　三、消声器定购选型

　　本厂销售的消声器是按各参数要求进行精心设计，在订购排汽消声器时须提供下列资料，才能获得大的消声效果：

　　（1）蒸汽排放量多少(T/h)、压力、温度。

　　（2）排汽管通径、壁厚。

　　（3）结构可选定小孔式或抗喷阻复合型。一般用户选购复合型消声器，消声效果好，材质内部为不锈钢，壳体材料为碳钢；接管可选取焊接或法兰对接；支腿可选取腿式或耳式结构；

　　四、规格型号

　　型号举例说明如:PD-6/57

　　P-排汽消声器代号 D--排汽压力 6-排汽量 57-排汽管径

　　注:温度对选材很重要 温度≤350℃可选碳钢制造 ≥485℃应用不锈钢 ≥530℃应用12Cr1MoV

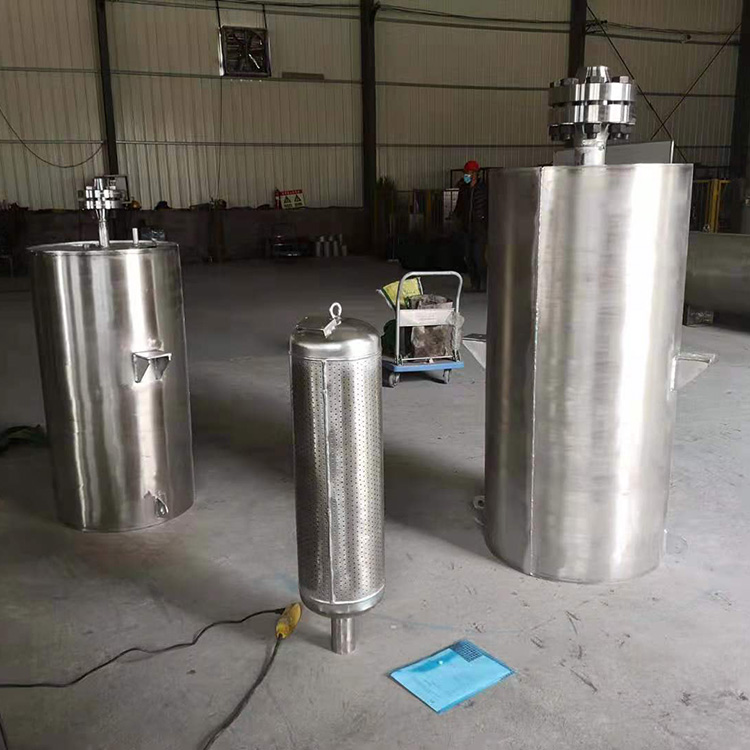

　　蒸汽排汽消声器（复合型，适用于450度以内，6.4Mpa以内）

　　TB型蒸汽排汽消声器，TB指带阻声罩消声器 （复合式），在小孔型的基础上增加了阻声罩，有消音棉填料，气体从底部接管进入，从上部排出。由于有消音棉填料，适合于压力在6.4Mpa以内，否者填料被吹出，壳体是碳钢适用于450度以内。

　　TB-3.82-10/57型号含义：TB代表，复合式排汽消声器，57代表接口外径为57mm，10代表排汽量为10T/H。
